體驗Photoshop CS4的三維能力

2024-08-21 23:24:47

字體：大中小

供稿：網友

很久很久以前…

sorry，我不是在講童話故事。我只是說在photoshop的很早期版本有一個3d變換濾鏡，后來不知為什么被去掉了?，F(xiàn)在看來adobe大概是在韜光養晦，正在策劃一場2d跨越3d的革命！

這場革命從cs3就開始了，而如今它已經“占領”了我所有的視覺神經。這里用一個小例子，來體驗一下photoshop cs4的三維能力吧。

用戶如今不但可以導入maya、3dsmax等生成的3d對象，還可以在photoshop cs4中直接生成三維形狀，比如立方體、球體、蘇打罐、葡萄酒瓶等。你可以有兩種選擇，基于平面圖像直接轉換為帶貼圖的三維對象；或像我一樣，選擇主菜單“3d>new shape from layer”來新建一個三維對象，這里我新建了一個帽子形狀。

圖1: 新建一個帽子的三維對象

在圖層面板可以看到新建的三維圖層，雙擊該層textures下的background，我們來編輯帽子的材質。

圖2: 圖層調板中的三維圖層

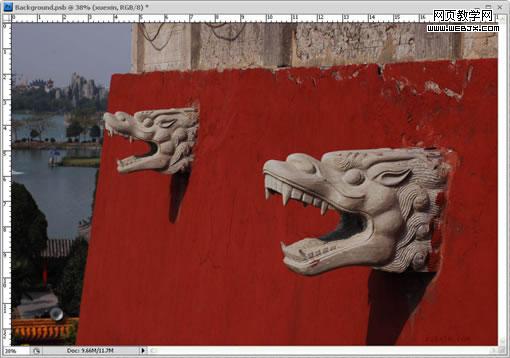

photoshop會建立一個新的空文件，在該文件中我們置入一張平面圖片，大小正好鋪滿畫布。該圖的大小和位置將影響最終3d合成的效果。

圖3: 置入一張平面圖片

|||

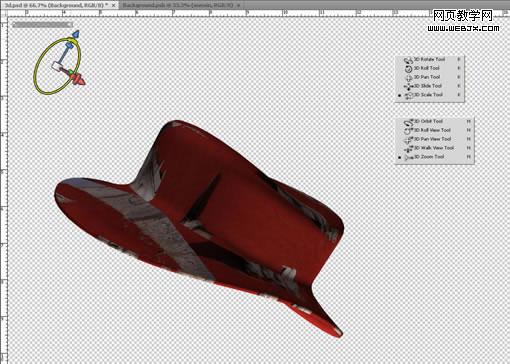

切換至剛才的3d文件，可以看到平面圖片已經合成到三維對象上了。你可以通過工具箱中新增的兩組工具來查看該對象，它們分別用于控制三維對象和攝像機機位。

其中控制三維對象的工具分別是旋轉、滾動、拖動、滑動和縮放；而控制攝像機的為環繞移動、滾動、平移、步覽和變焦。當然你也可以使用屏幕左上角的操縱桿，同樣可用來調整3d對象的位置、大小和角度。操縱桿上的三原色的箭頭分別代表的x,y,z軸。

圖4: 查看三維對象

您不但可以使用普通圖像進行貼圖，也可以使用畫筆和圖章直接在三維對象上繪畫，或使用ctrl+e直接把平面圖像壓入三維對象中，而這里我只是在原材質上輸入了一行字來代表。

圖5: 在3d材質上輸入文字

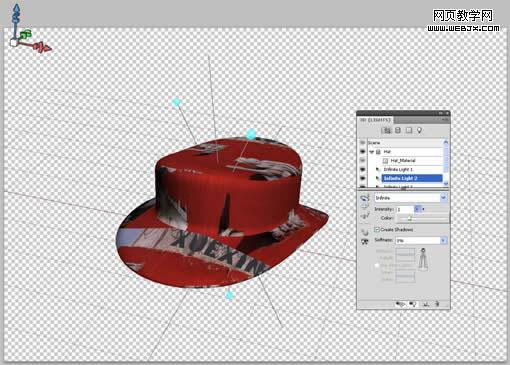

可以看到該行字已經自動添加到了三維對象上。在主菜單中選擇“windows>3d”打開3d面板。該面板可以用來控制、添加、修改場景、材質、網格和燈光，以及顯示對象的截面。

您可以通過選中面板左下角的兩個按鈕，來顯示地面和光源的位置以作為參照，也可以添加新的光源。這里我只修改現有光源，在主場景中選擇“infinite light 2”，將intensity值增加到“２”，您可以看到，帽子已經被照亮。

圖6: 新建一個帽子的三維對象

|||

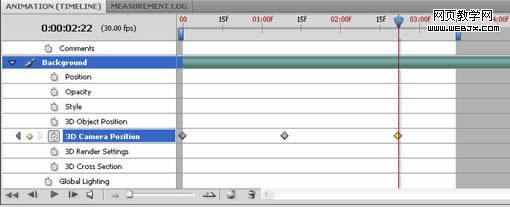

打開動畫調板，在該面板展開當前的三維層“background”左側的小三角，你可以看到該層的眾多屬性，特別是下面關于3d的屬性，我們點選“3d camera position”前的“小表”，移動指針并創建三個關鍵幀（菱形）。通過操縱桿修改關鍵幀處攝像機的位置，這樣一段兒“三維動畫”就完成了。

圖7: 在時間軸上創建動畫

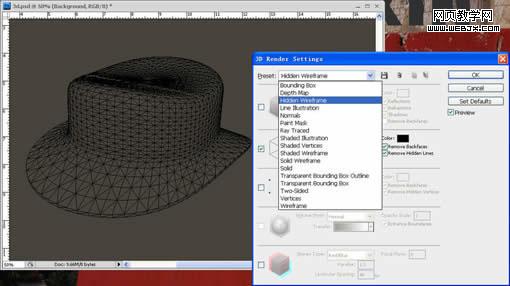

如果需要渲染，可以通過主菜單“3d>render settings”命令進入設置，選擇一個已提供的渲染預設，如透明線框，實色輪廓等。然后通過“3d>render for final output”進行渲染。需要提醒的是，如果您的機器配置一般，建議不要嘗試。
