arcengine geometry庫定義了基本幾何圖形的矢量表達形式，頂級的幾何圖形有points、multipoints、polylines、polygons、 multipatches，geodatabase和繪圖系統使用這些幾何圖形來定義其他各種形狀的特征和圖形，提供了編輯圖形的操作方法和地圖符號系統符號化特征數據的途徑。

　　geometry庫中幾個核心類和接口構成了geometry對象的基本框架。

　　geometryenvironment

　　geometryenvironment提供了從不同的輸入、設置或獲取全局變量來創建幾何圖形的方法，以便控制geometry方法的行為。geometryenvironment對象是一個單例對象。

以下為引用的內容： public ipolyline testgeometryenvironment() {     ispatialreferencefactory spatialreferencefactory = new spatialreferenceenvironmentclass();     //create a projected coordinate system and define its domain, resolution, and x,y tolerance.     ispatialreferenceresolution spatialreferenceresolution = spatialreferencefactory.createprojectedcoordinatesystem((int)esrisrprojcstype.esrisrprojcs_nad1983utm_11n) as ispatialreferenceresolution;     spatialreferenceresolution.constructfromhorizon();     ispatialreferencetolerance spatialreferencetolerance = spatialreferenceresolution as ispatialreferencetolerance;     spatialreferencetolerance.setdefaultxytolerance();     ispatialreference spatialreference = spatialreferenceresolution as ispatialreference;     //create an array of wkspoint structures starting in the middle of the x,y domain of the      //projected coordinate system.     double xmin;     double xmax;     double ymin;     double ymax;     spatialreference.getdomain(out xmin, out xmax, out ymin, out ymax);     double xfactor = (xmin + xmax) * 0.5;     double yfactor = (ymin + ymax) * 0.5;     wkspoint[] wkspoints = new wkspoint[10];     for (int i = 0; i < wkspoints.length; i++)     {         wkspoints[i].x = xfactor + i;         wkspoints[i].y = yfactor + i;     }     ipointcollection4 pointcollection = new polylineclass();     igeometrybridge2 geometrybridge = new geometryenvironmentclass();     geometrybridge.addwkspoints(pointcollection, ref wkspoints);     ipolyline polyline = pointcollection as ipolyline;     polyline.spatialreference = spatialreference;     return polyline; }

　　new geometryenvironmentclass僅僅是創建了一個指向已存在的geometryenvironmentclass的引用。注意 igeometrybridge2接口的使用，addwkspoints方法將wkspoint二維點添加到pointcollection中，用于構建 path、ring、polyline、polygon，或增加新點到multipoint、trianglefan、trianglestrip。在 geometry庫中，除了igeometrybridge2還有igeometrybridge接口，后者繼承了前者，增加了一些編輯功能（添加點、插入點、重置點、分段等）。

　　geometrybag

　　geometrybag是支持igeometry接口的幾何對象引用的集合，任何幾何對象都可以通過igeometrycollection接口添加到 geometrybag中，但是在使用拓撲操作的時候，需要注意不同類型的幾何類型可能會有相互不兼容的情況。在向geometrybag中添加幾何對象的時候，geometrybag對象需要指定空間參考，添加到其中的幾何對象均擁有和geometrybag對象一樣的空間參考。

以下為引用的內容： private ipolygon geometrybag_example(ifeatureclass featureclass) {     //check input objects.     if (featureclass == null)     {         return null;     }     igeodataset geodataset = featureclass as igeodataset;     ispatialfilter queryfilter = new spatialfilterclass();     //set the properties of the spatial filter here.     igeometry geometrybag = new geometrybagclass();     //define the spatial reference of the bag before adding geometries to it.     geometrybag.spatialreference = geodataset.spatialreference;     //use a nonrecycling cursor so each returned geometry is a separate object.      ifeaturecursor featurecursor = featureclass.search(queryfilter, false);     igeometrycollection geometrycollection = geometrybag as igeometrycollection;     ifeature currentfeature = featurecursor.nextfeature();     while (currentfeature != null)     {         //add a reference to this feature's geometry into the bag.         //you don't specify the before or after geometry (missing),         //so the currentfeature.shape igeometry is added to the end of the geometrycollection.         object missing = type.missing;         geometrycollection.addgeometry(currentfeature.shape, ref missing, ref missing);         currentfeature = featurecursor.nextfeature();     }     // create the polygon that will be the union of the features returned from the search cursor.     // the spatial reference of this feature does not need to be set ahead of time. the      // constructunion method defines the constructed polygon's spatial reference to be the same as      // the input geometry bag.     itopologicaloperator unionedpolygon = new polygonclass();     unionedpolygon.constructunion(geometrybag as ienumgeometry);     return unionedpolygon as ipolygon; }

　　points

　　一個點包括x、y坐標，同時可以增加m、z值及id屬性來擴展點的功能。

　　multipoints

　　點的集合，多點組成multipoint幾何類型，使用multipoint對象實現了的ipointcollection接口可以訪問所有的點元素，這些點同樣可以擁有m、z值及id屬性來獲得更多的地理空間內涵。

　　下面列舉一個例子，通過一個已知的polyline來定義一個新的multipart polyline。

以下為引用的內容： public ipolyline constructmultipartpolyline(ipolyline inputpolyline) {     igeometry outgeometry = new polylineclass();     //always associate new, top-level geometries with an appropriate spatial reference.     outgeometry.spatialreference = inputpolyline.spatialreference;        igeometrycollection geometrycollection = outgeometry as igeometrycollection;     isegmentcollection segmentcollection = inputpolyline as isegmentcollection;     //iterate over existing polyline segments using a segment enumerator.     ienumsegment segments = segmentcollection.enumsegments;     isegment currentsegment;     int partindex = 0;;     int segmentindex = 0;;       segments.next(out currentsegment,ref partindex, ref segmentindex);     while(currentsegment != null)     {         iline normal = new lineclass();         //geometry methods with _query_ in their name expect to modify existing geometries.          //in this case, the querynormal method modifies an existing line         //segment (normal) to be the normal vector to          //currentsegment at the specified location along currentsegment.         currentsegment.querynormal(esrisegmentextension.esrinoextension, 0.5, true, currentsegment.length / 3, normal);            //since each normal vector is not connected to others, create a new path for each one.         isegmentcollection newpath = new pathclass();         object missing = type.missing;         newpath.addsegment(normal as isegment, ref missing, ref missing);         //the spatial reference associated with geometrycollection will be assigned to all incoming paths and segments.         geometrycollection.addgeometry(newpath as igeometry, ref missing, ref missing);         segments.next(out currentsegment,ref partindex, ref segmentindex);     }     //the geometrycollection now contains the new, multipart polyline.     return geometrycollection as ipolyline; }

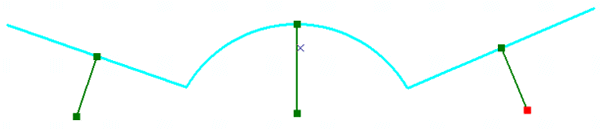

　　isegment接口的querynormal方法用來在弧段上的某一點生成該弧段的法線，指定其長度，這樣就生成了新的segment，并且多個path添加到geometrycollection中，以ipolyline的形式返回。

　　polylines

　　polylines是有序path組成的集合，可以擁有m、z和id屬性值。polyline對象的ipointcollection接口包含了所有節點的復制，igeometrycollection接口可以獲取polyline的paths，isegmentcollection接口可以獲取 polyline的segments。

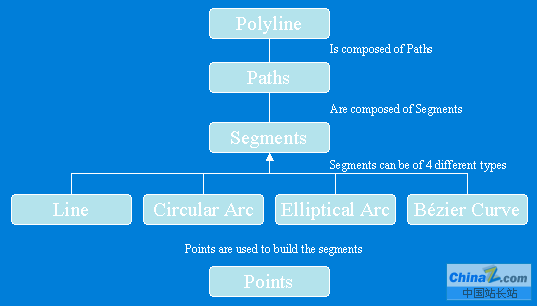

　　polyline結構圖

　　polygons

　　polygon是一系列rings組成的集合，可以擁有m、z和id屬性值。每一個ring由一個或多個segment組成，polygon或ring對象的ipointcollection接口包含了所有節點的復制，igeometrycollection接口可以獲取polygon的rings， isegmentcollection接口可以獲取polygon的segments。

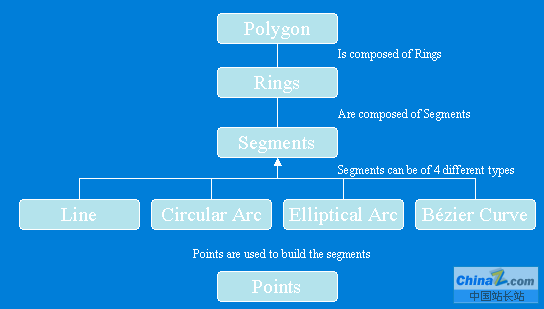

　　polygon結構圖

　　multipatch

　　multipatch用于描述3d面狀幾何類型，由一系列的矢量三角形構成，如果其中的part是一個ring，那么它必須是封閉的，第一個節點和最后一個節點相同，另外每個part所包含節點的順序非常重要，inner rings在outer rings之后，代表單個表面patch的一系列rings必須由第一個ring開始。

　　在9.0以后的開發包中，使用igeneralmultipatchcreator創建新的multipatch，igeometrymaterial進行材質貼圖。

以下為引用的內容： public imultipatch createmultipatch() {     //prepare the geometry material list.     igeometrymaterial texture = new geometrymaterialclass();     texture.textureimage = "c://temp//myimage.bmp";     igeometrymateriallist materiallist = new geometrymateriallistclass();     materiallist.addmaterial(texture);     //create the multipatch.     igeneralmultipatchcreator multipatchcreator = new generalmultipatchcreatorclass();     multipatchcreator.init(4, 1, false, false, false, 4, materiallist);     //set up part.     //could also use a ring or a trianglefan.     multipatchcreator.setpatchtype(0, esripatchtype.esripatchtypetrianglestrip);     multipatchcreator.setmaterialindex(0, 0);     multipatchcreator.setpatchpointindex(0, 0);     multipatchcreator.setpatchtexturepointindex(0, 0);     //set real-world points.     wkspointz upperleft  = new wkspointz();     wkspointz lowerleft  = new wkspointz();     wkspointz upperright = new wkspointz();     wkspointz lowerright = new wkspointz();     upperleft.x = 0;     upperleft.y = 0;     upperleft.z = 0;     upperright.x = 300;     upperright.y = 0;     upperright.z = 0;     lowerleft.x = 0;     lowerleft.y = 0;     lowerleft.z = -100;     lowerright.x = 300;     lowerright.y = 1;     lowerright.z = -100;     multipatchcreator.setwkspointz(0, ref upperright);     multipatchcreator.setwkspointz(1, ref lowerright);     multipatchcreator.setwkspointz(2, ref upperleft);     multipatchcreator.setwkspointz(3, ref lowerleft);     //set texture points.     //set the texture coordinates for a panel.     wkspoint textureupperleft  = new wkspoint();     wkspoint texturelowerleft  = new wkspoint();     wkspoint textureupperright = new wkspoint();     wkspoint texturelowerright = new wkspoint();     textureupperleft.x = 0;     textureupperleft.y = 0;     textureupperright.x = 1;     textureupperright.y = 0;     texturelowerleft.x = 0;     texturelowerleft.y = 1;     texturelowerright.x = 1;     texturelowerright.y = 1;     multipatchcreator.settexturewkspoint(0, ref textureupperright);     multipatchcreator.settexturewkspoint(1, ref texturelowerright);     multipatchcreator.settexturewkspoint(2, ref textureupperleft);     multipatchcreator.settexturewkspoint(3, ref texturelowerleft);     imultipatch multipatch = multipatchcreator.createmultipatch() as imultipatch;     return multipatch; }
