1. 簡述三類二維坐標系統之間的相同點和區別。
【解答】
gdi+中的二維笛卡兒坐標系統分為三類：全局坐標系統、頁面坐標系統和設備坐標系統。
三類坐標系統的相同點：它們都有坐標原點以及向右和向下的x軸和y軸。
三類坐標系統的區別：全局坐標系統可以進行旋轉、平移等操作。頁面坐標系統與設備坐標系統都是以設備的左上角為坐標原點，x水平向右為正，y垂直向下為正。頁面坐標系統與設備坐標系統的差異在于x，y的單位不同：頁面坐標系中的x，y單位可以任意設定，如英寸、毫米等;而設備坐標系中，只有一種單位，那就是點(point)或者像素(pixel)。頁面坐標系是不能更改的，它是一個參照標準，將全局坐標最終轉換為設備坐標。
2. 簡述創建graphics類對象的三種方法。
【解答】
(1) 在窗體或控件的paint事件中直接引用graphics對象。在為窗體創建繪制代碼時，一般使用此方法獲取對圖像的引用。
(2) 從當前窗體獲取對graphics對象的引用。注意這種對象只有在處理當前windows窗體消息的過程中有效。如果想在已經存在的窗體或控件中繪圖，可以使用此種方法。
(3) 從繼承自圖像的任何對象創建graphics對象。這個方法適用于需要更改已經存在的
圖像。
3. 同時創建多個矩形并用紅黑相間的顏色進行填充。
【解答】
(1) 新建一個windows應用程序，命名為“fillmultirectangle”,調整窗體到適當大小。更改“form1.cs”為“formfillmultirectangle.cs”。
(2) 切換到代碼方式，添加名稱空間引用：
using system.drawing.drawing2d;
(3) 雙擊窗體的屬性面板里事件頁中的paint事件，添加formfillmultirectangle_paint事件代碼。
private void formfillmultiretangle_paint(object sender, painteventargs e)
{
graphics g = e.graphics;
hatchbrush mybrush=new hatchbrush (hatchstyle.cross,color .red,color .black);
rectangle[] rect=
{
new rectangle( 0, 0, 50, 100),
new rectangle(50,100, 100, 50),
new rectangle(150, 150, 50, 100),
};
g.fillrectangles(mybrush, rect);
g.dispose();
}
(4) 結果如圖所示。
4. 使用label控件分別以矩形、橢圓和圓形的方式顯示圖片，并保證圖片完全由繪制對象的邊框決定。
【解答】
(1)新建一個windows應用程序，命名為“showimageexe”,調整窗體到適當大小。更改“form1.cs”為“fromshowimageexe.cs”。
(2)切換到代碼方式，添加名稱空間引用：
using system.drawing.drawing2d;
(3) 添加四個button控件分別命名為“buttonopenfile”、“buttonrectangle”、“buttonellipse”、“buttonround”，以及一個openfilediolog和label控件。
(4)在form類下聲明兩個私有變量filename和flag，分別用來記錄打開的文件名和判斷哪個按鈕的click時間被觸發。
private string filename = "";
private int flag = 0;
(5) 添加【打開文件】按鈕的click事件
private void buttonopenfile_click(object sender, eventargs e)
{
openfiledialog1.showdialog();
filename = openfiledialog1.filename;
label1.refresh();
}
(6) 在label1控件的paint事件下添加如下代碼：
private void label1_paint(object sender, painteventargs e)
{
if (filename.trim() == "")
return;
bitmap mybitmap = new bitmap(filename);
graphics g = e.graphics;
texturebrush mybrush = new texturebrush(mybitmap,wrapmode.clamp);
//保證圖片完全由繪制對象的邊框決定
switch (flag)
{
case 1:
g.fillrectangle(mybrush, label1.clientrectangle);
break;
case 2:
g.fillellipse(mybrush, label1.clientrectangle);
break;
case 3:
g.fillellipse(mybrush, (label1.width- label1.height)/2,0, label1.height, label1.height);
break;
}
}
(7) 在其他幾個按鈕的click事件中分別添加如下代碼：
private void buttonrectangle_click(object sender, eventargs e)
{
flag = 1;
label1.refresh();
}
private void buttonellipse_click(object sender, eventargs e)
{
flag = 2;
label1.refresh();
}
private void buttonround_click(object sender, eventargs e)
{
flag = 3;
label1.refresh();
}

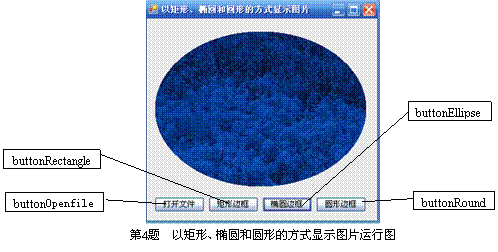

(8) 結果如圖所示。
5. 利用picturebox控件和panel控件實現使用滾動條瀏覽大圖片。
【解答】
由于picturebox控件在顯示圖片時不能直接使用滾動條，所以必須借助panel控件實現以滾動條的方式瀏覽大圖片。具體操作步驟如下：
(1)新建一個windows應用程序，命名為“scrollbar”,調整窗體到適當大小。更改“form1.cs”為“formscrollbar.cs”。
(2)切換到代碼方式，添加名稱空間引用：
using system.drawing.drawing2d;
(3) 在窗體上分別添加一個button控件命名為“buttonopenfile”，一個openfilediolog控件，picturebox和panel控件各一個，將panel控件的autoscroll屬性設為true。
(4) 在“buttonopenfile”控件的click事件中添加如下代碼：
private void buttonopenfile_click(object sender, eventargs e)
{
openfiledialog1.showdialog();
if (openfiledialog1.filename.trim() == "")
return;
try
{
bitmap mybitmap = new bitmap(openfiledialog1.filename);
picturebox1.image = mybitmap;
}
catch (exception err)
{
messagebox.show("打開文件錯誤!", "信息提示", messageboxbuttons.ok, messageboxicon.information);
}
}

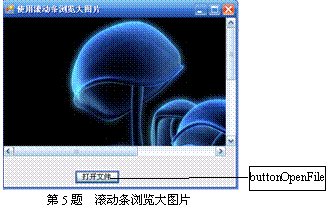

(5) 結果如圖所示。
6. 實現對圖片按任意角度進行旋轉、按任意比例進行縮放、按任意位移進行平移。
【解答】
(1) 在窗體上添加六個label控件(其中label1用來顯示圖片)、一個button控件(用于打開圖片文件)和五個numericupdown控件(分別用來選擇圖片縮放的比例、圖片旋轉的角度、圖片位移的大小)。
(2) 在構造函數上方添加代碼：
private string strfilename="";
(3) 在button控件的click事件里添加如下代碼：
private void button1_click(object sender, eventargs e)
{
openfiledialog1.showdialog();
strfilename=openfiledialog1.filename;
label1.refresh();
}
(4) 在每一個numericupdown控件的valuechanged事件中添加如下代碼：
label1.refresh();
(5) 在label1控件的paint事件中添加如下代碼：
private void label1_paint(object sender, painteventargs e)
{
if (this.strfilename.trim()=="")
return ;
try
{
bitmap mybitmap = new bitmap(strfilename);
graphics g = e.graphics;
texturebrush mybrush = new texturebrush(mybitmap);
float x = (float)(numericupdowns1.value / 100);
float y = (float)(numericupdowns2.value / 100);
mybrush.scaletransform(x, y);
g.fillrectangle(mybrush, 0, 0, clientrectangle.width, clientrectangle.height);
float r = (float)(numericupdownr1.value);
mybrush.rotatetransform(r);
g.fillrectangle(mybrush, 0, 0, clientrectangle.width, clientrectangle.height);
float tx = (float)(numericupdownt1.value);
float ty = (float)(numericupdownt2.value);
mybrush.translatetransform(tx, ty);
g.fillrectangle(mybrush, 0, 0, clientrectangle.width, clientrectangle.height);
}
catch (exception err)
{
messagebox.show("打開文件錯誤!", "信息提示", messageboxbuttons.ok, messageboxicon.information);
}
}
8-8-6
