Proe5.0中想要?jiǎng)?chuàng)建一個陀螺，該怎么制作陀螺模型嗯？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

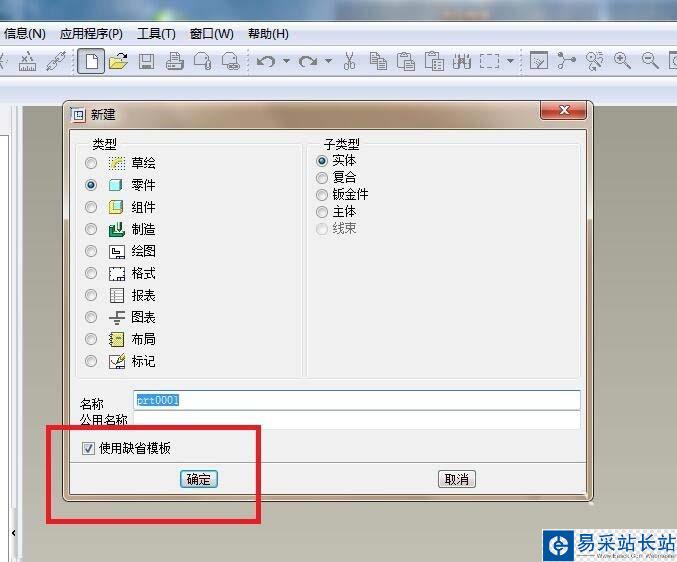

1、如下圖所示，打開Pro/e5.0軟件，“使用缺省模板”新建一個實體零件文件。

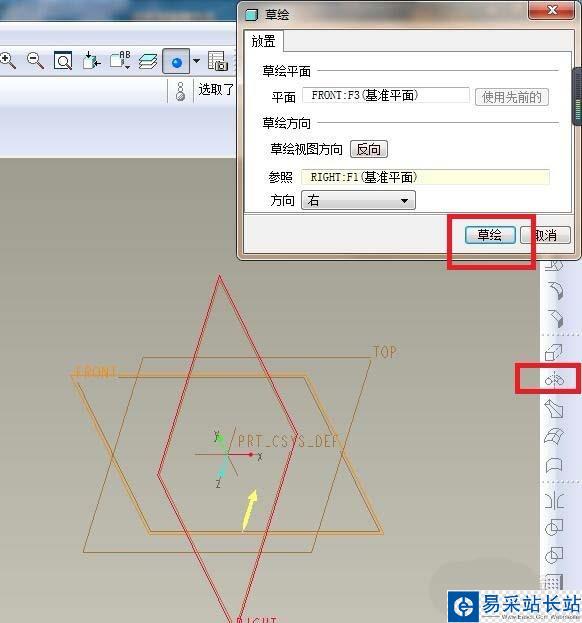

2、如下圖所示，點擊工具欄中的“旋轉”圖標，軟件左上角控制欄中點擊“位置”，點擊“定義”，點擊“FRONT面”為草繪平面，點擊軟件右上角的“草繪”對話框中的“草繪”按鈕。

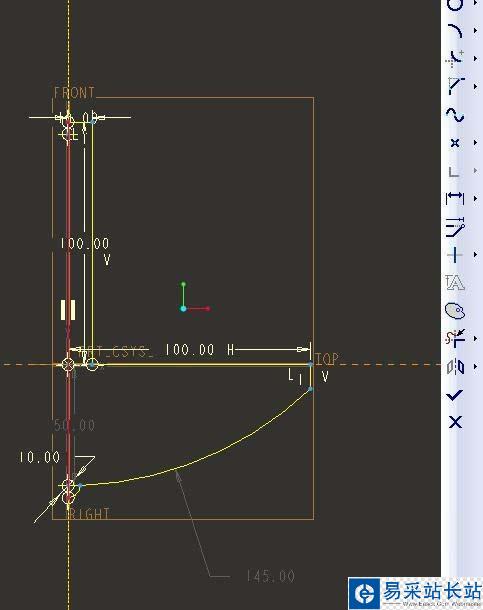

3、如下圖所示，

1）點擊工具欄中的“中心線”圖標，過坐標原點畫一條縱向的中心線，

2）點擊“直線”圖標，畫橫、豎、橫三條直線段，標注尺寸，

3）點擊“圓弧”圖標，畫一條圓弧線段，圓心在縱軸上，標注尺寸，

4）點擊“圓”圖標，以縱軸山的圓弧端點為圓心畫圓，標注尺寸，

5）點擊“裁剪”圖標，裁剪圓成圓弧線段，

6）點擊“直線”圖標，畫直線，將圖形封閉，

7）點擊“√”，完成并退出草繪。

4、如下圖所示，看著預覽的效果，直接在軟件右上角點擊“√”，完成并結束本次操作。

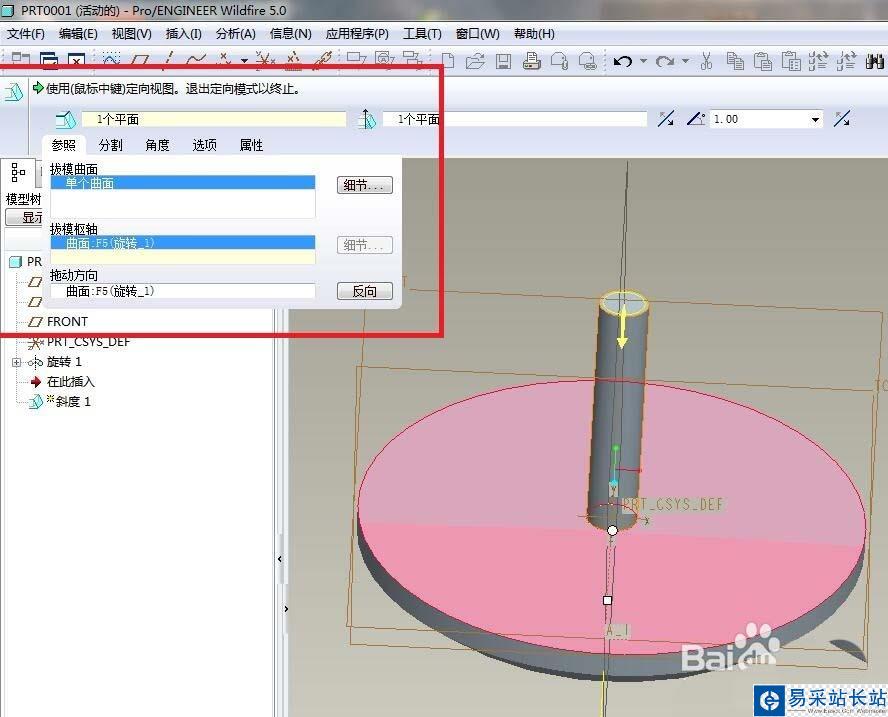

5、如下圖所示，

1）點擊工具欄中的“拔模”圖標，

2）軟件左上角控制欄點擊“參照”，

3）點擊“拔模曲面”一欄，再點擊實體中的圓柱體側面，

4）點擊“拔模樞軸”一欄，再點擊實體中的圓柱底面，

5）點擊箭頭，調整方向，

6）默認拔模角度1°，

7）軟件右上角點擊“√”，完成并結束操作。

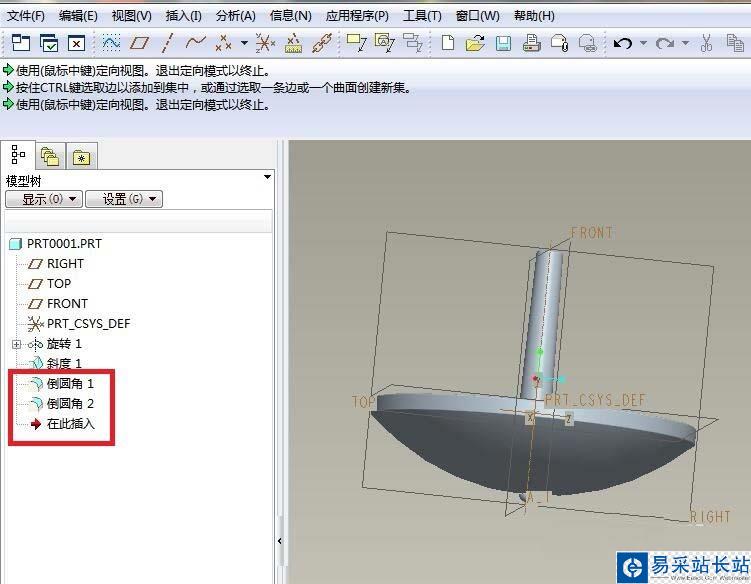

6、如下圖所示，將所有實體進行倒圓角操作。

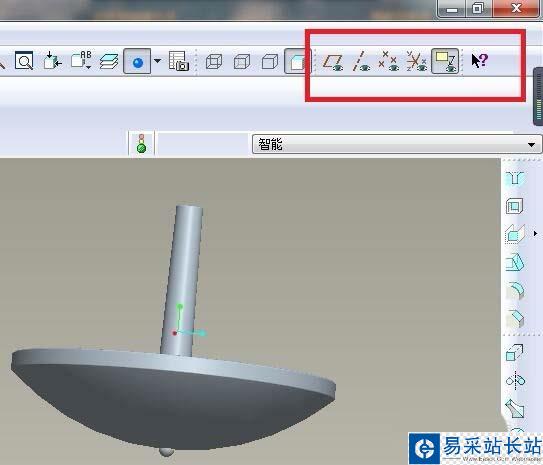

7、如下圖所示，點擊工具欄中的“圖標”，將所有的基準面、基準軸等全部隱藏。

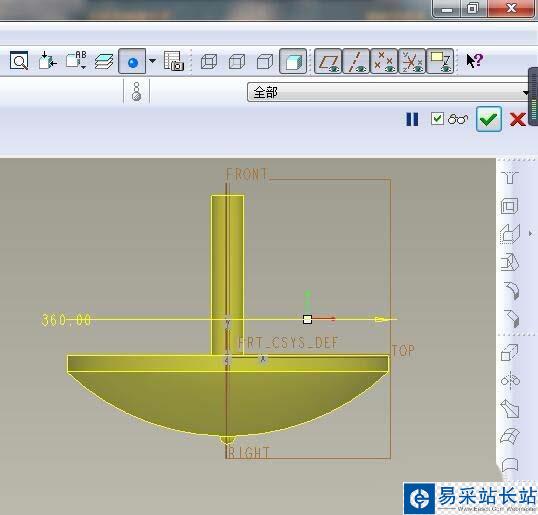

8、如下圖所示，點擊工具欄中的“顏色“圖標，選中黃色，點擊“零件”，點擊實體，默認選中整個零件，點擊“選取”對話框中的“確定”。
