UG12.0中想要創建皮帶輪模型，主體可以通過旋轉得到，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

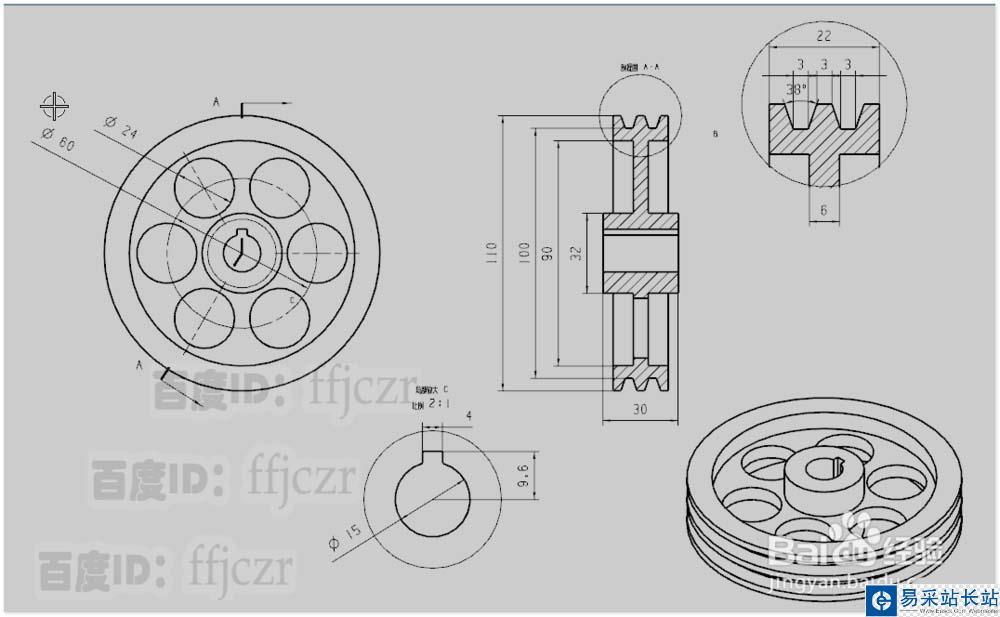

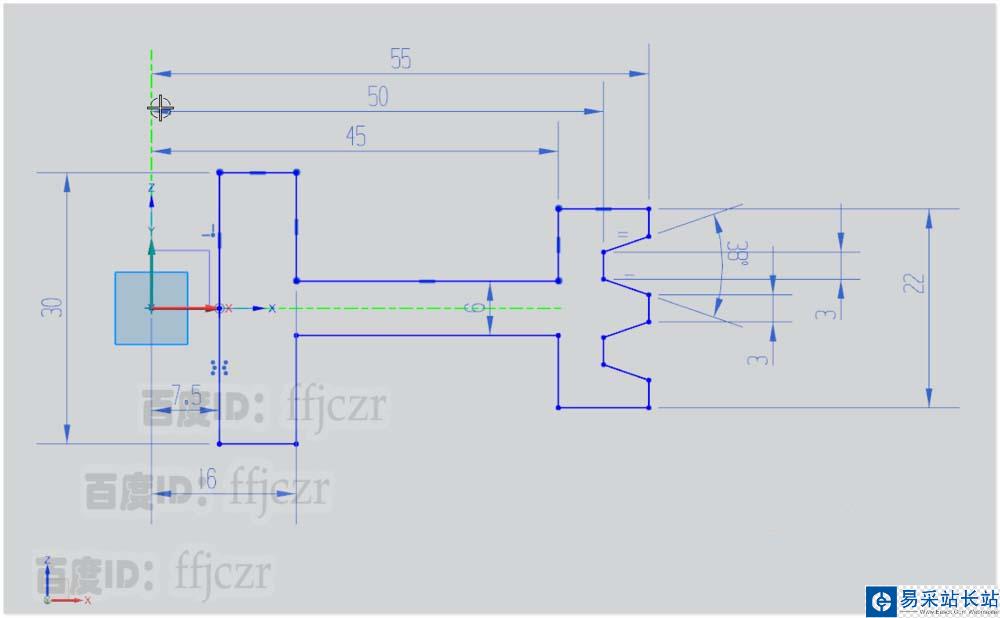

1、皮帶輪的主體可以通過旋轉命令得到，而旋轉命令所用的截面線在上次的經驗分享中已繪制完成?？梢越又瓿珊罄m的工作。

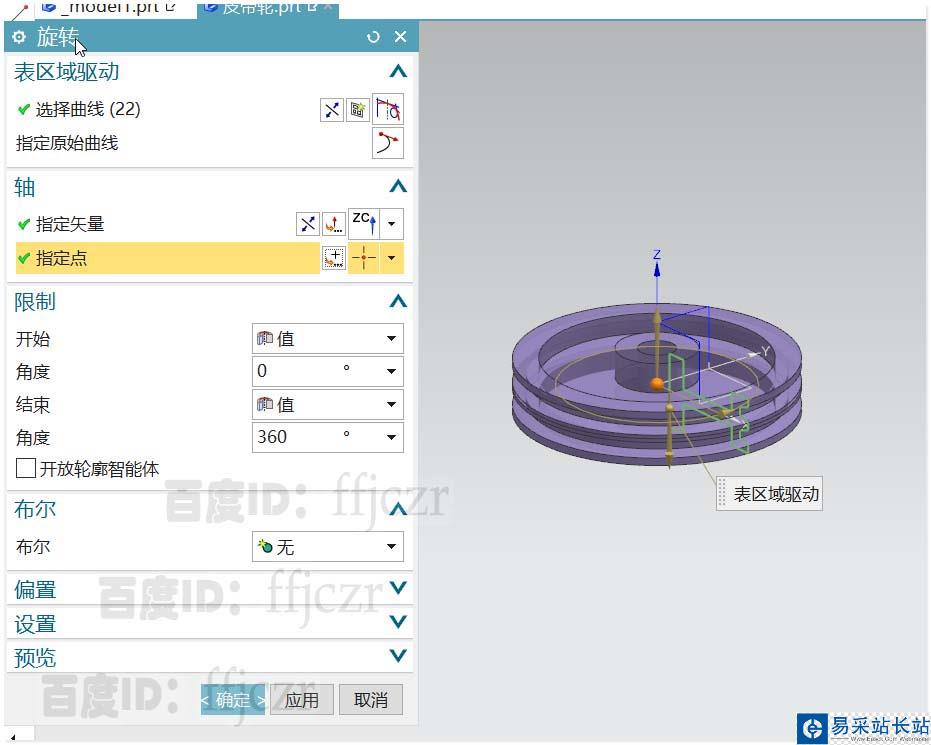

2、回到建模模式，在旋轉對話框中指定矢量為Z正向，定點為坐標原點；開始角度為0結束角度為360，確定后得到皮帶輪的主體模型。

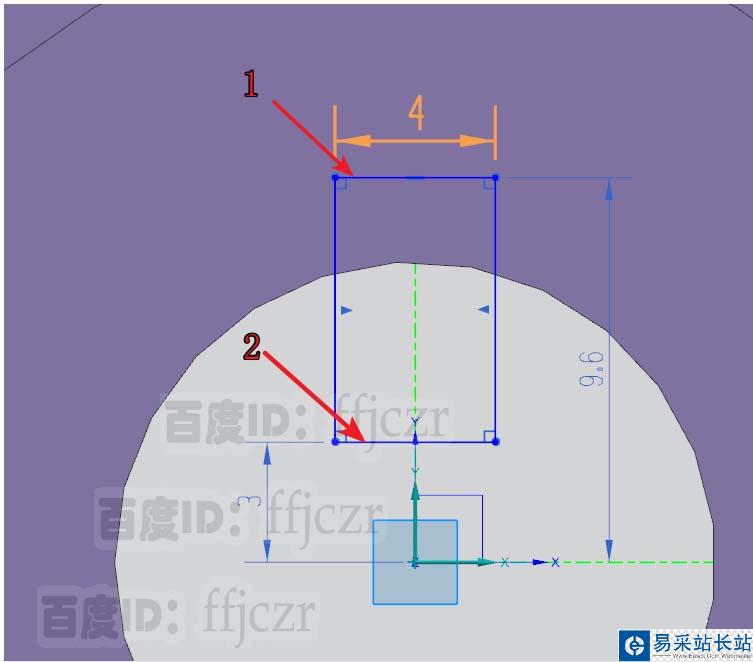

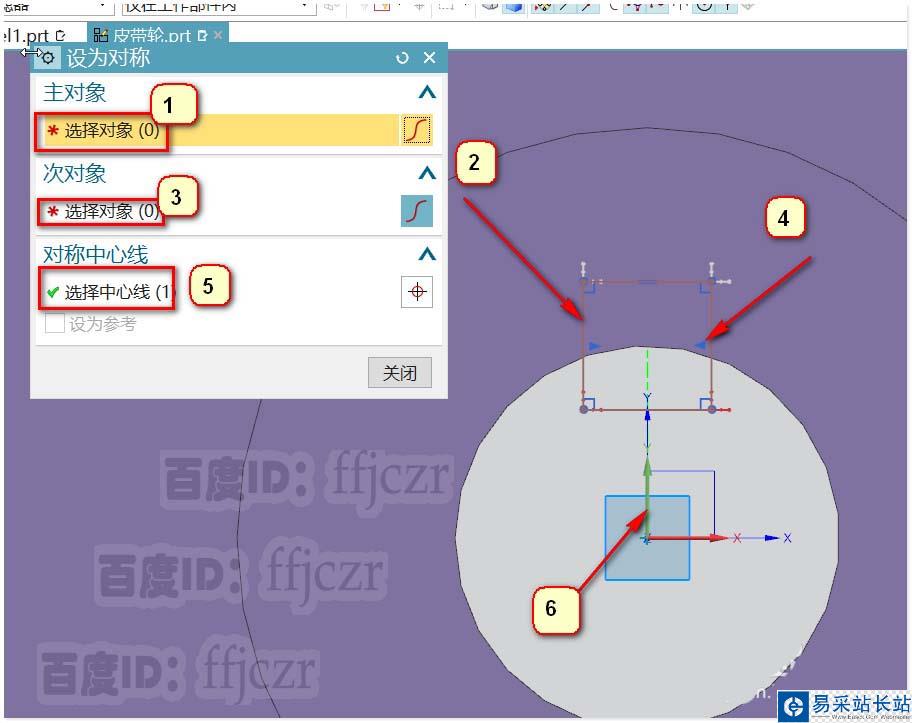

3、為皮帶輪創建鍵槽。選用拉伸命令，以XY面為草繪平面。在草繪模式中，在Y軸上繪制一個與Y軸對稱的矩形，矩形的長為4，矩形的長邊1距離X軸9.6，長邊2距離X軸3.

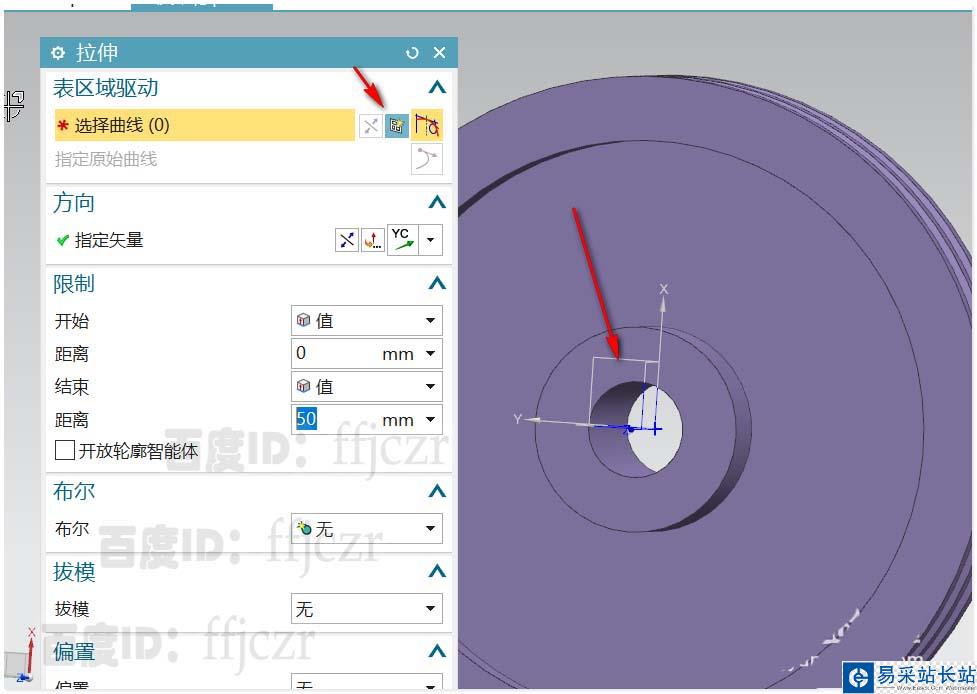

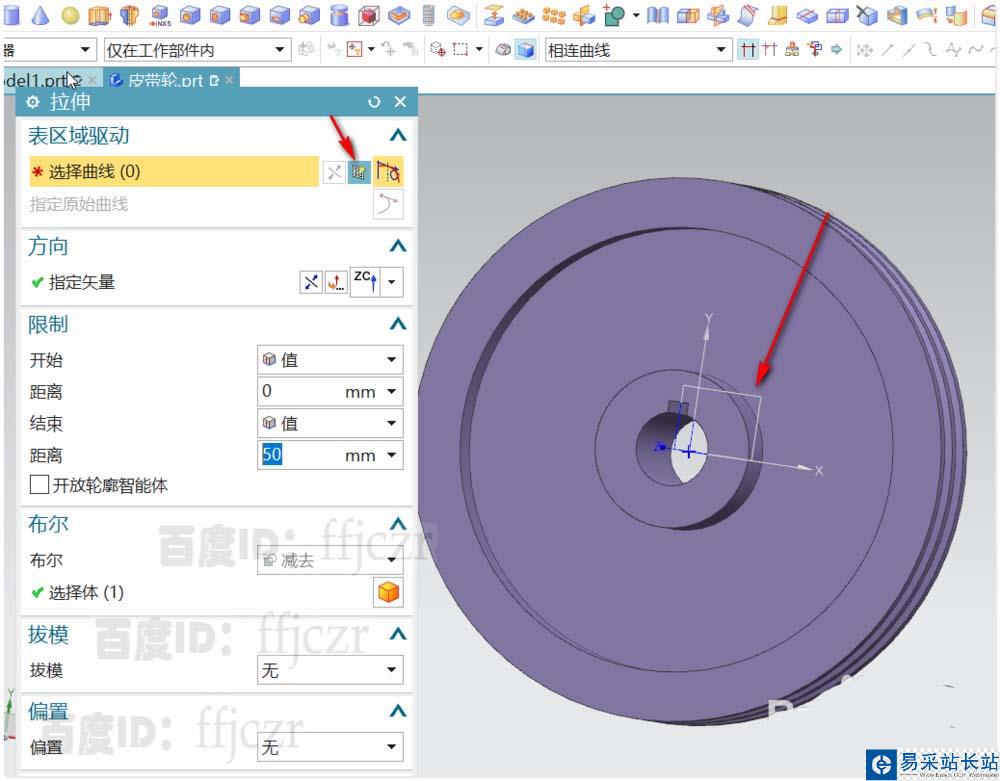

4、回到拉伸對話框，矢量方向為Z軸，拉伸方式為對稱拉伸，值為50（只要長超出皮帶輪的厚度即可）。布爾選項用減去。主體得到通孔的鍵槽。

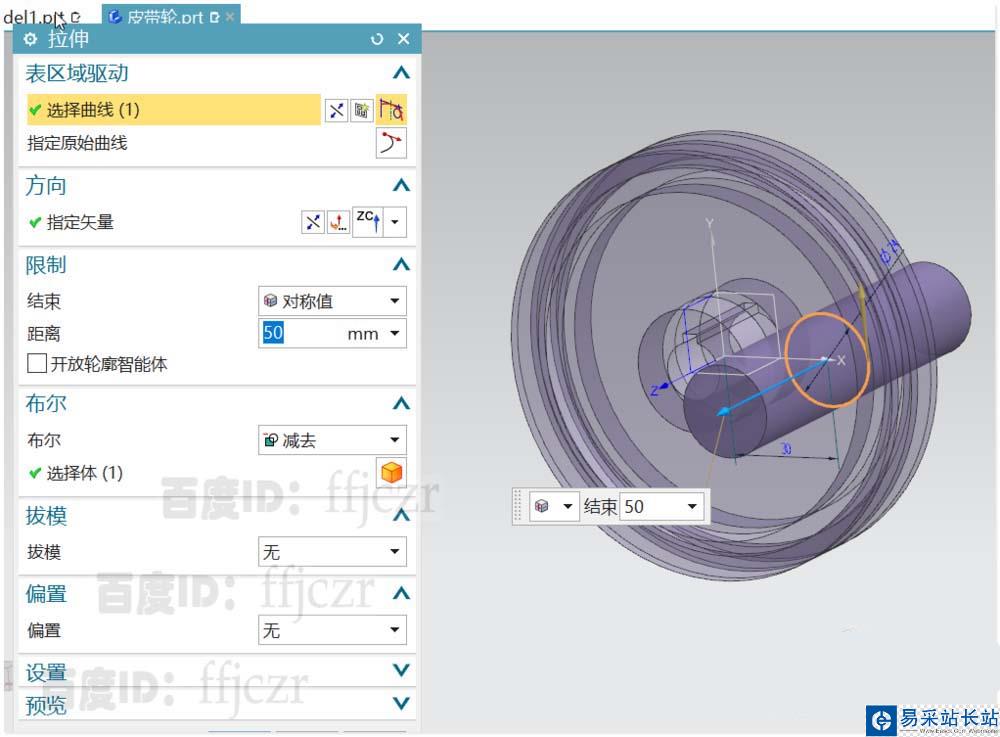

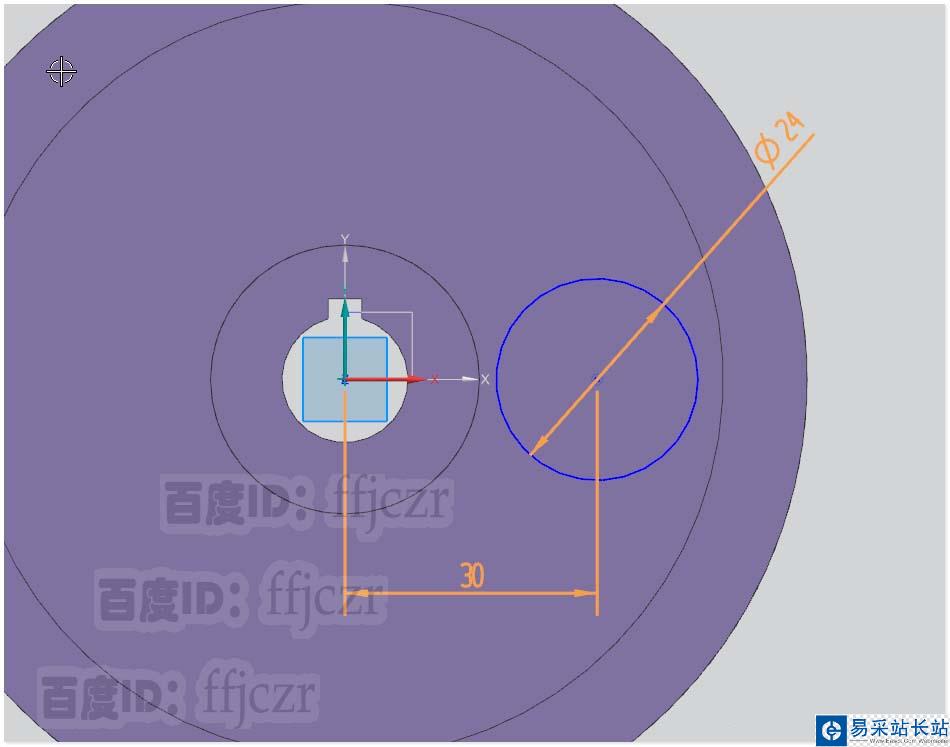

5、再次選用拉伸命令，以XY面為草繪平面；草繪中在X軸上繪一直徑為24的圓，圓心距離Y軸30.

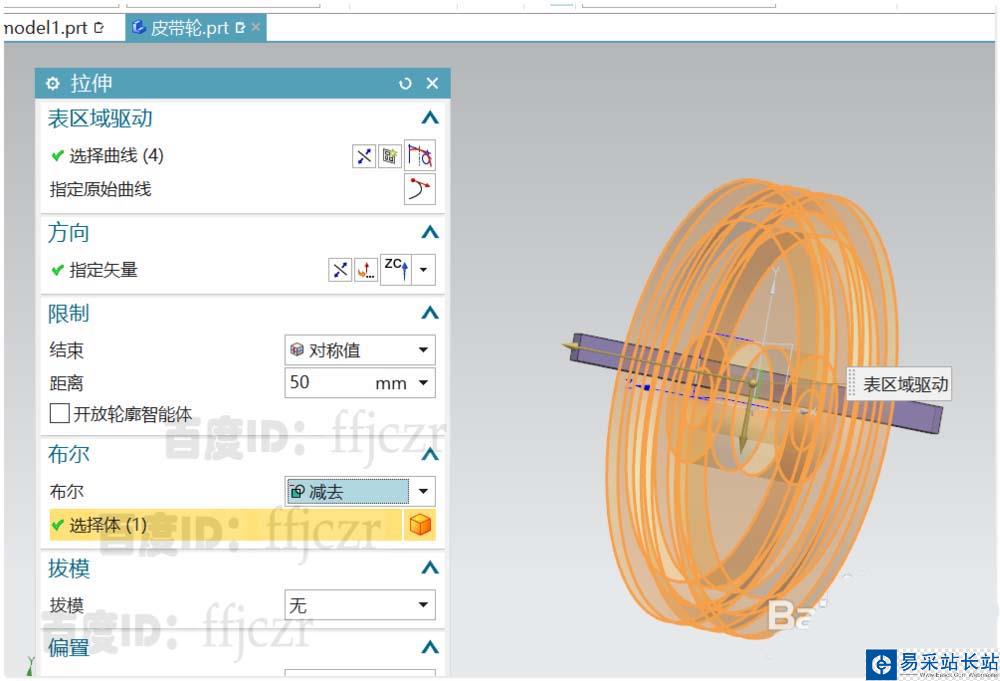

6、回到拉伸對話框，矢量方向為Z軸，拉伸方式為對稱拉伸，值為50（只要長超出皮帶輪的厚度即可）。布爾選項用減去。主體得到皮帶輪中開孔的效果。

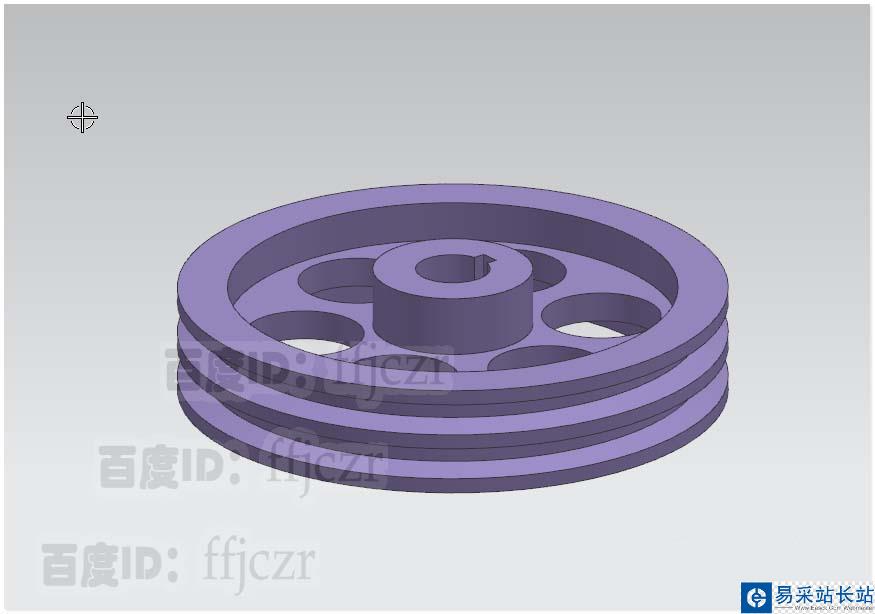

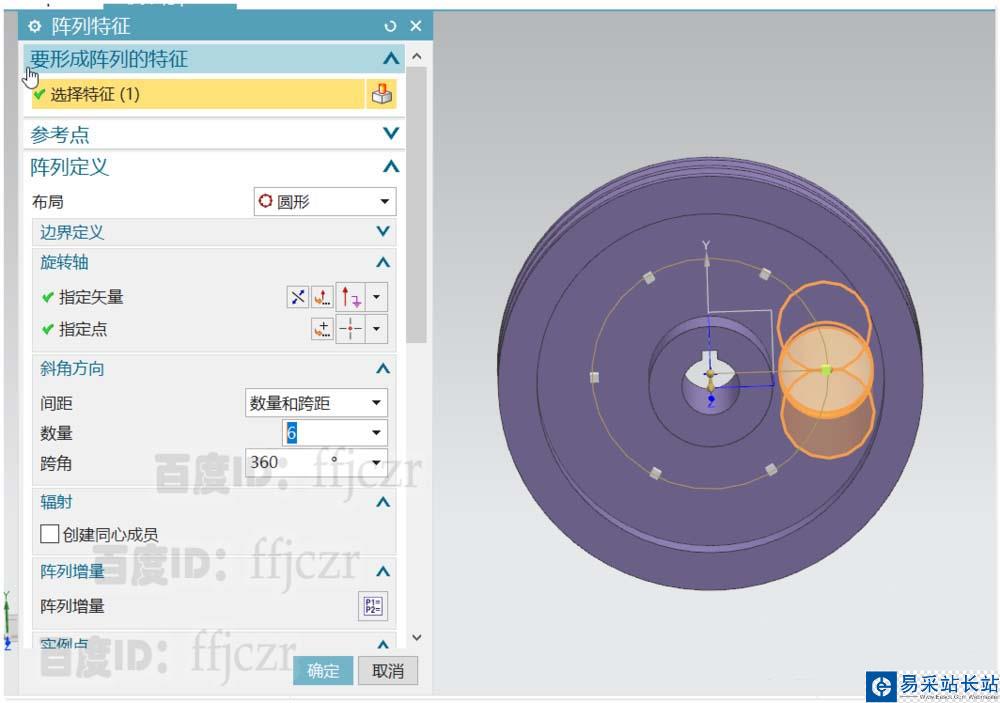

7、用陣列特征命令對上步創建的圓孔進行圓形陣列，數量為6跨角為360。得到皮帶輪的實體模型。

以上就是UG12.0創建皮帶輪模型的教程，希望大家喜歡，請繼續關注錯新站長站。
