UG8.0深度輪廓怎么加工呢？今天我們就來看看關于深度輪廓加工的相關介紹，請看下文詳細介紹。

軟件名稱：UG NX8.0正式版 64位 官方安裝免費版軟件大小：2.0GB更新時間：2016-10-20

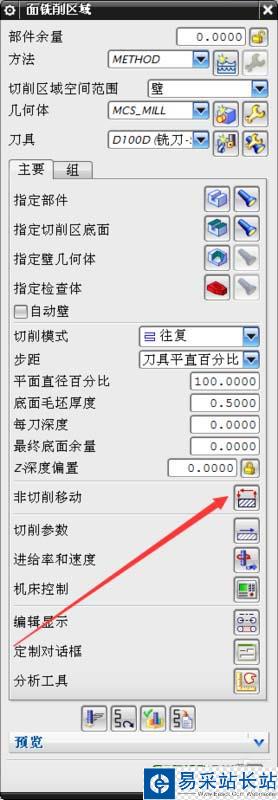

1、首先，在非切削參數里面，起點和鉆點里面。區域起點，添加集里面。可是設置不止一個下刀點的。

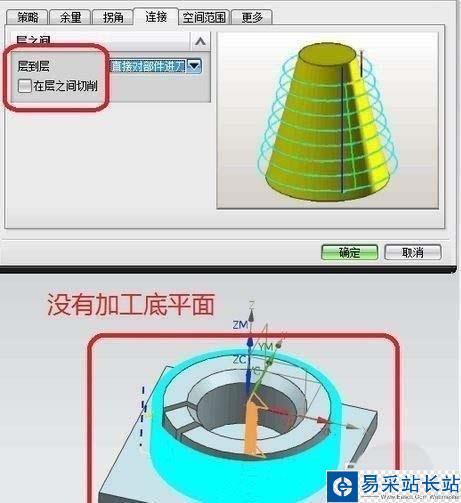

2、然后，在層里面設置，好像有個ZC，選擇最高點或者最高面即可（對不起我在家電腦沒有UG，不是很確定）。

3、然后，用的是R刀 、深度加工輪廓是默認的精加工、第一刀就要切削到零件、所以第一刀深度就是刀具的R半徑。

4、然后，打開模型，進入加工模塊，因為不知道頂平面的坐標位置，點擊分析/測量距離，選擇投影距離，測量一下頂平面與原坐標的縱向距離，方便我們設定工件坐標系。

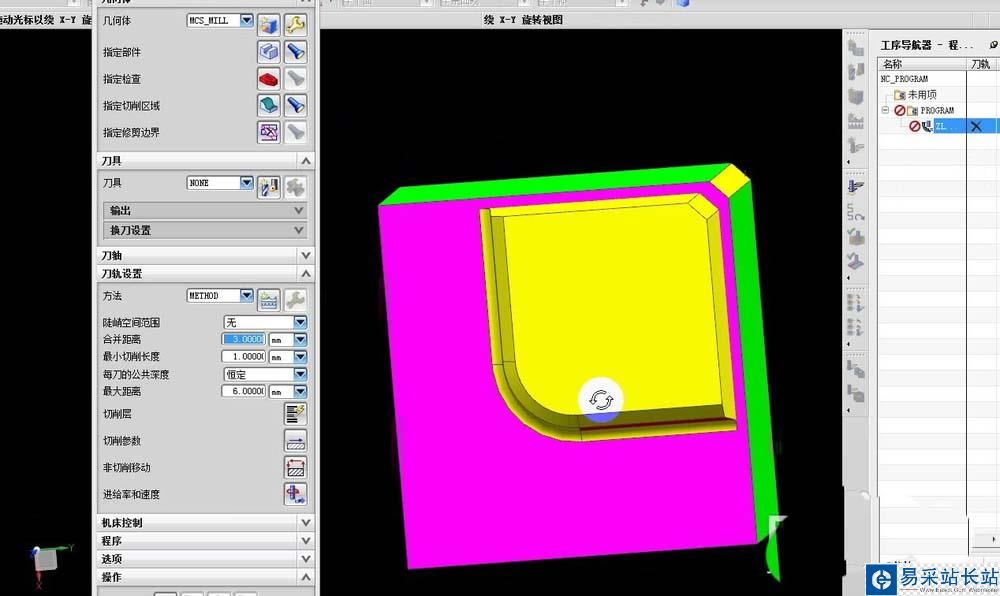

5、然后，創建工件坐標系，原坐標向上移動距離為剛剛測量的值。再創建一把直徑12的刀。進入加工操作，選擇平面輪廓銑加工。

6、最后，選擇部件邊界，分別為三個圓柱臺平面，選擇底平面為臺階面，設置每刀切削深度，生成刀路。設定好毛坯可進行仿真模擬，加工效果。

以上就是ug8.0深度輪廓加工的方法，希望大家喜歡，請繼續關注錯新站長站。
