proe5.0中制作三維鏤空模型很方便，該怎么制作三維鏤空模型呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0破解文件 含32位/64位 免費版軟件大小：44.3KB更新時間：2015-04-08

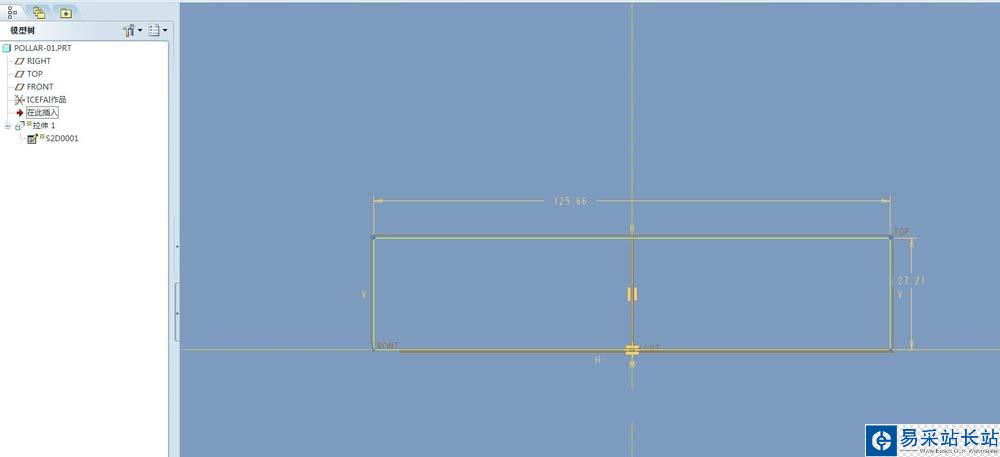

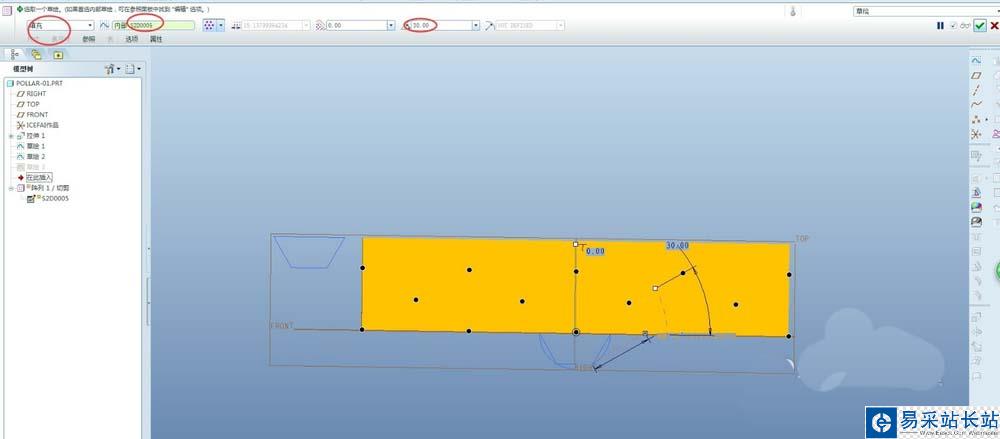

1、打開pro這個軟件，拉伸一個2毫米厚的薄板，薄板的長為125.66和寬為27.21。拉伸的草繪如下圖所示

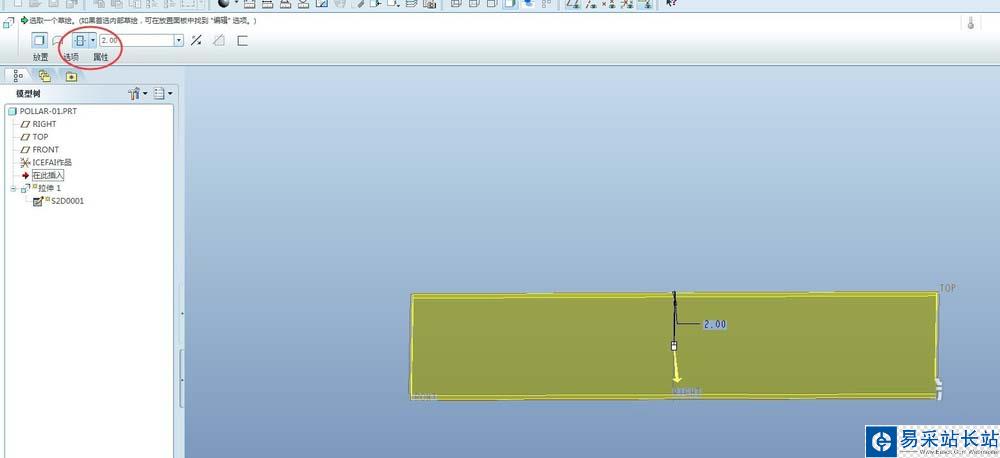

2、畫好拉伸的草繪就需要設計厚度了，注意這里設置厚度為兩毫米，便于后面處理所以設定為對稱的厚度。

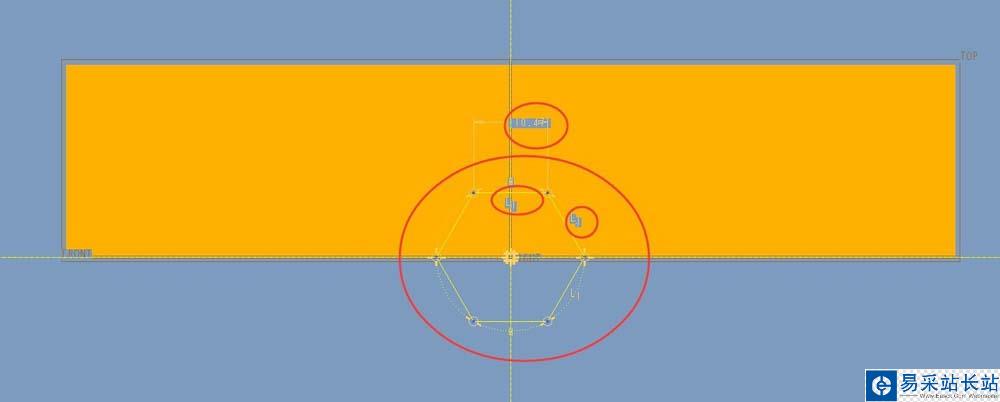

3、接下來就準備實現鏤空的六邊形，這里設置六邊形的邊長為10.47，保證每個邊的長度相等。實現這個六邊形需要一個構造的圓形來實現具體的效果如下：

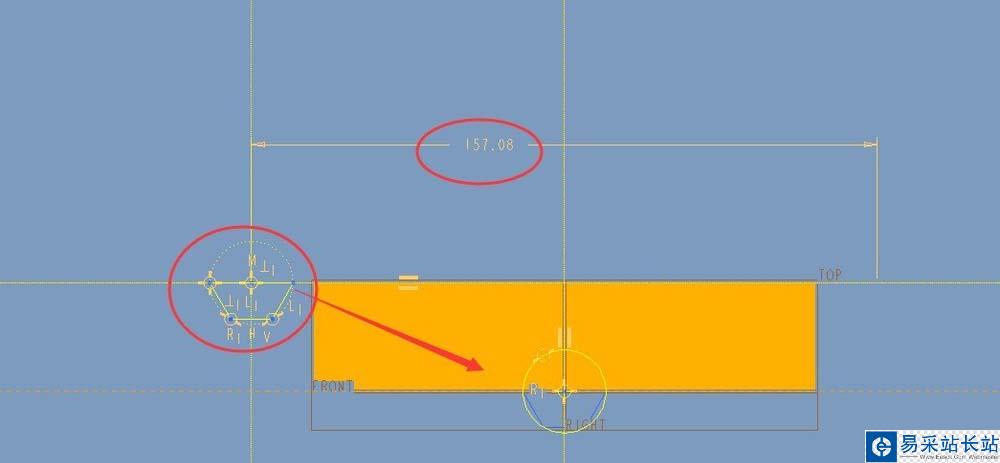

4、現在確定上面的六邊形的位置，首先六邊形的中心位置為對稱的157.08，這個能保證畫出來的六邊形在我們想要的位置上。這個六邊形的邊長和上個草繪的邊長一樣長，具體效果如下圖：

5、接下來就是重頭戲了，對第一個草繪來陣列，具體的效果如下圖所示，陣列方位為填充，定義的內部草繪為半圓直徑為1，陣列角度30度，具體如下：

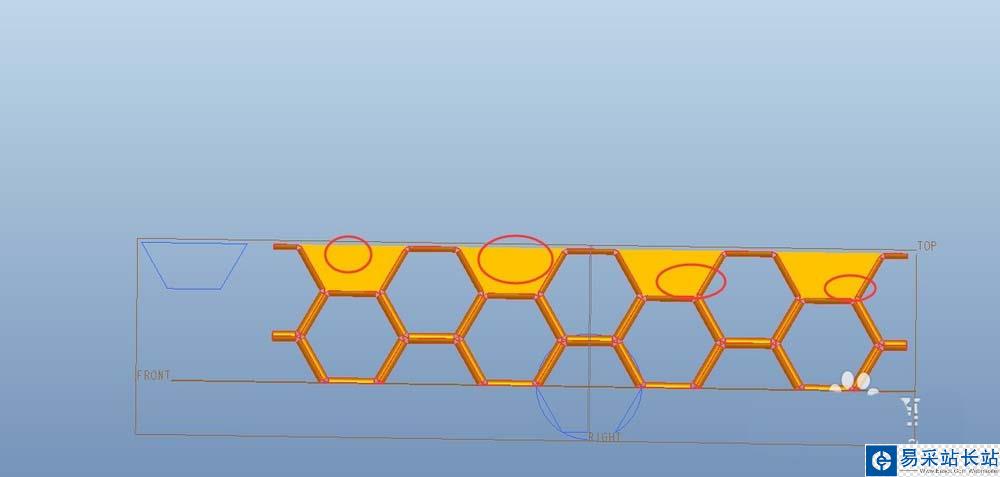

6、下圖就是陣列出來的效果圖了，是不是很有感覺呢，我們可以看到有幾個位置沒有陣列到，這里我們需要在重復上一個步驟來實現

7、這里實現上面幾個四邊形處理，這里選擇陣列的方式為曲線，也就是頂邊了。陣列的個數為5個，具體如下圖。

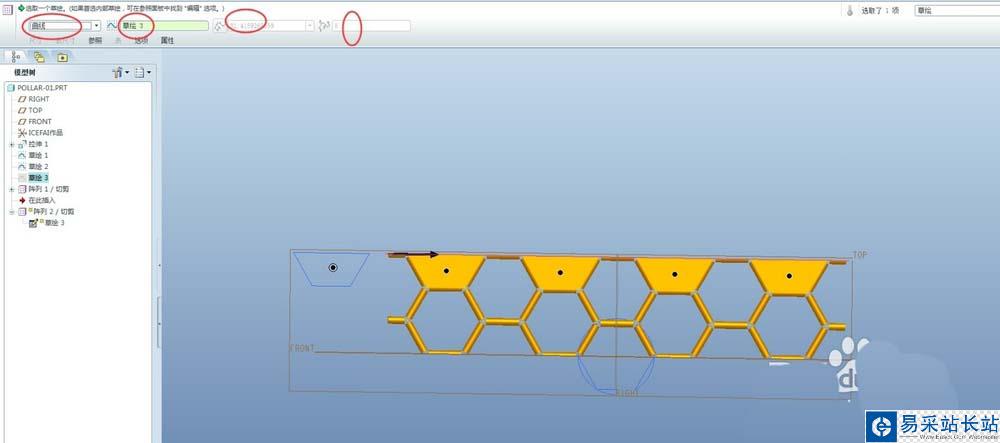

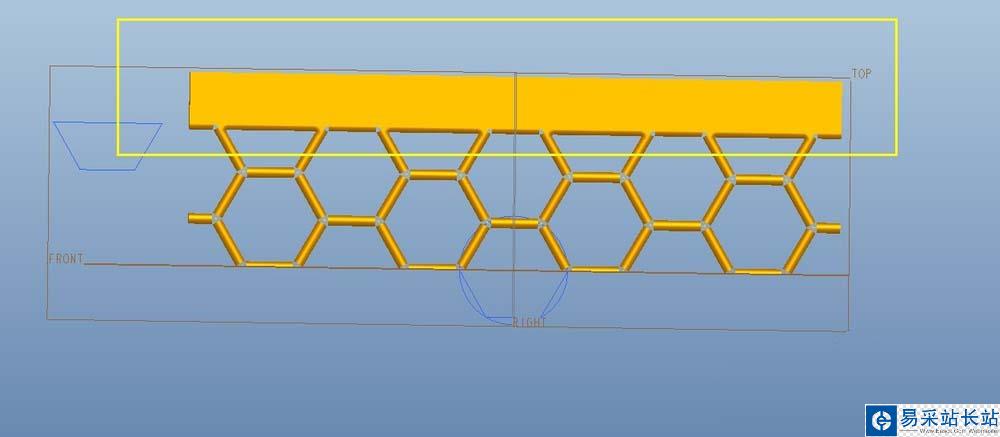

8、在頂部拉伸一個2毫米厚的薄板，長度就是下面的長度響度，高度就是一個六邊形的邊長，具體的效果圖如下

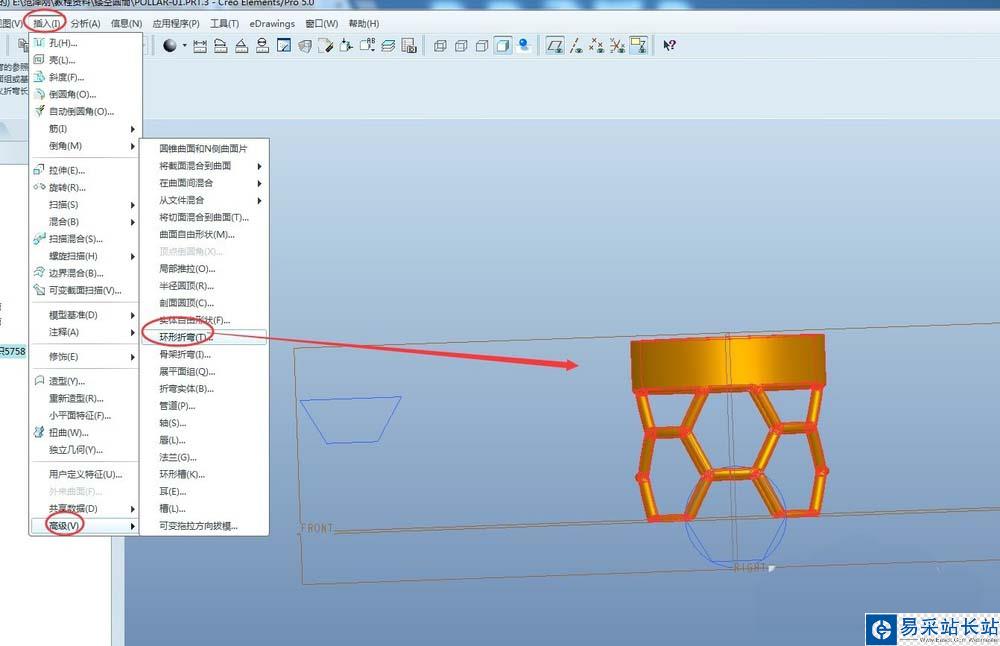

9、接下來就需要將我們創建好的環形折彎成一個圓筒，具體步驟:插入->高級->環形折彎，這樣就將我們在平面設計的東西折成一個圓筒了。具體效果圖如下

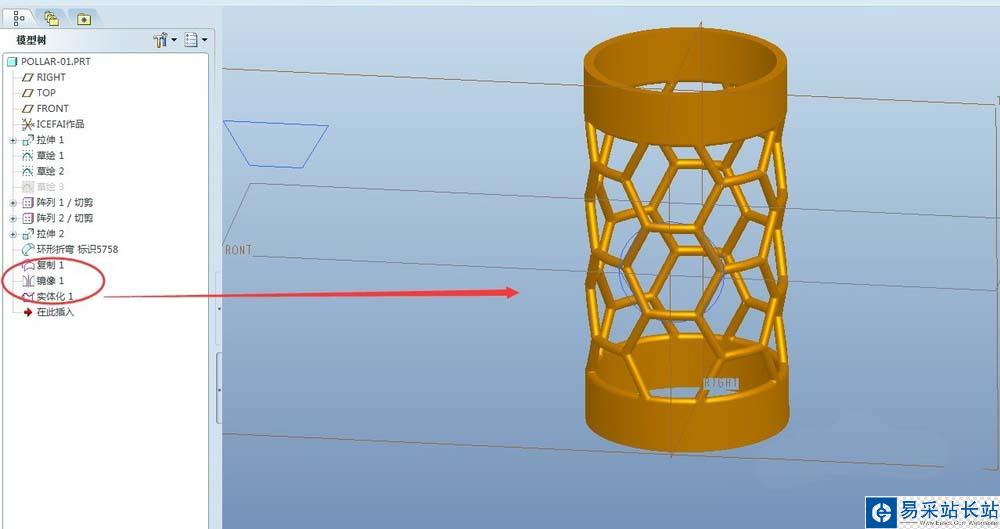

10、最后我們需要將上面折彎的圓筒復制下來，在鏡像下去，并對鏡像下去的圖像實體化，就實現我們的效果。這里我說說復制在鏡像實體化能夠用最少的特征來完成工作。
