ProE想要?jiǎng)?chuàng)建基準軸，基準軸在模型樹中顯示為黃色，名稱為“A-編號”，主要可以起到中心線和參考軸的作用，下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 32位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.15GB更新時間：2017-06-14

1、拉伸一個圓柱或圓孔時會自動產生一個基準軸。

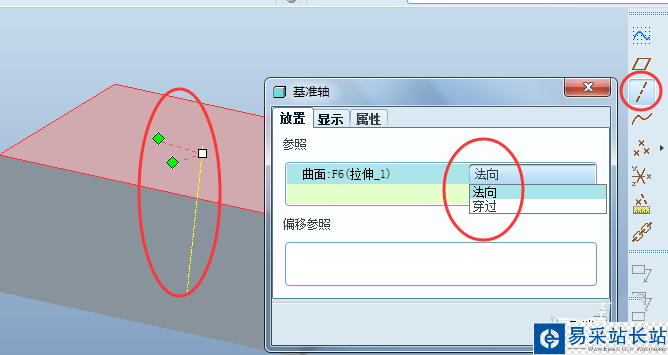

2、如下圖，要在長方體上表面中心位置創建一根基準軸，先選取上表面，然后點擊工具欄中的基準軸圖標，彈出基準軸窗口如下，選法向。

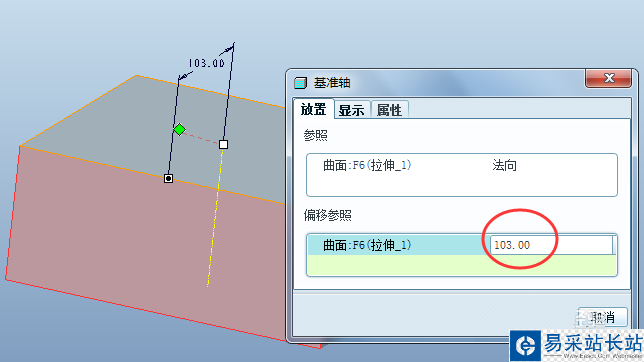

3、在偏移參照欄單擊，選擇前面，調整偏移距離。

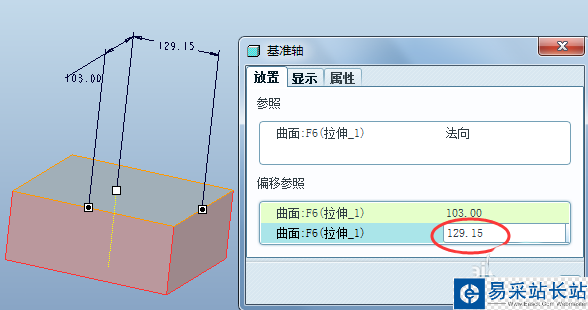

4、按著Ctrl鍵，在偏移參照欄單擊，選擇右面，調整偏移距離。

5、調整好以上參數后，點擊確定，基準軸如下所示。

以上就是ProE穿件基準軸的教程，希望大家喜歡，請繼續關注錯新站長站。
