電氣工程師CAD2010是依據最新電氣設計規范，采納眾多工程師的建議，全面采用ARX技術開發的通用電氣工程設計軟件包。那么電氣工程師CAD 2010圖案填充島樣式如何設置呢？

軟件名稱：英科宇電氣工程師CAD2010 官方免費安裝版軟件大小：175MB更新時間：2017-04-19

 圖案填充島樣式設置方法

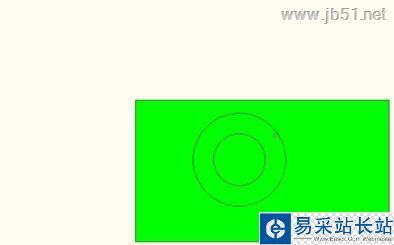

1.就拿這個圖來做演示。

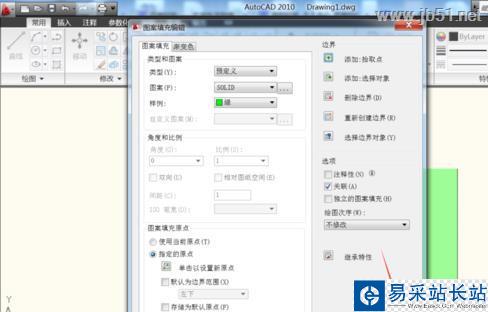

2.雙擊圖案，進入設置框。

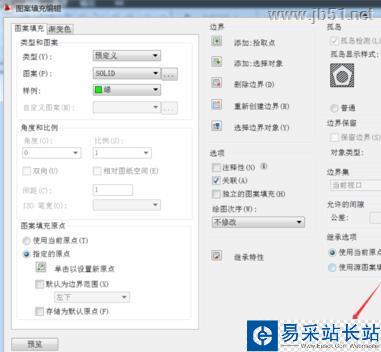

3.點擊紅箭頭指向的這個圖標。

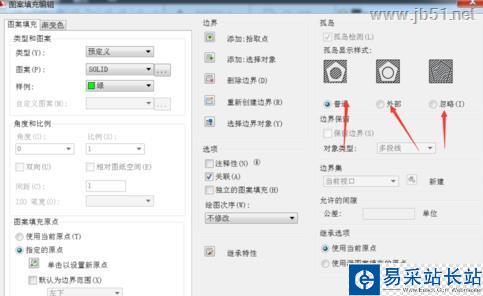

4.然后就能看到這三個島的樣式，我們現在默認用的就是普通的。

5.選擇外部，然后點擊確定。

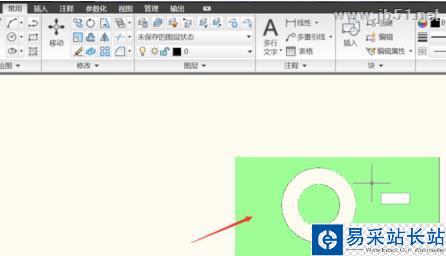

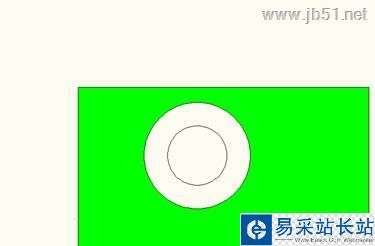

6.做出來的就是這個樣子的。

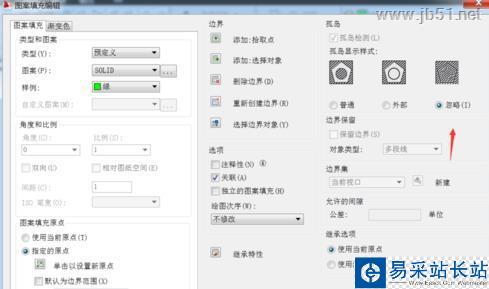

7.然后在返回去，點擊忽略，然后在點擊確定。

8.做出來的就是這個樣子的，所以大家根據自己的需求來選擇這三個樣式。

以上就是小編為大家?guī)?lái)的電氣工程師CAD 2010 圖案填充島樣式的設置方法，希望能對您有所幫助，小伙伴們有空可以來錯新站長站網站，我們的網站上還有許多其它的資料等著小伙伴來挖掘哦！
