AutoCAD（Autodesk Computer Aided Design）是Autodesk（歐特克）公司首次于1982年開發的自動計算機輔助設計軟件，用于二維繪圖、詳細繪制、設計文檔和基本三維設計，現已經成為國際上廣為流行的繪圖工具。AutoCAD具有良好的用戶界面，通過交互菜單或命令行方式便可以進行各種操作。它的多文檔設計環境，讓非計算機專業人員也能很快地學會使用。在不斷實踐的過程中更好地掌握它的各種應用和開發技巧，從而不斷提高工作效率。AutoCAD具有廣泛的適應性，它可以在各種操作系統支持的微型計算機和工作站上運行。AutoCAD是圖形設計中經常會用到的制圖軟件，在工程制圖、機械制圖、電氣設計等等領域經常會遇到剖視圖的繪制問題，箭頭的繪制是其中較為麻煩的一種元素，但是又經常性用到，還要?jiǎng)澐种本€箭頭和弧線箭頭，不少小伙伴都不知所措，下面小編就為大家仔細講講箭頭的繪制方法。

軟件名稱：AutoCAD2018(cad2018) 珊瑚の海精簡優化版 (附注冊機+安裝步驟) 32位軟件大?。?72MB更新時間：2017-11-11

AutoCAD剖視圖箭頭繪制方法：

一般在AutoCAD中箭頭都是先自己畫一個精準的箭頭，形成圖塊，再仔細的添加到所需的剖視圖中。按照由簡到繁的順序，小編先介紹較為簡單的直線箭頭，具體步驟如下：

1、執行【多線段】命令，或者輸入快捷鍵PL。

2、進入工作界面之后，鼠標點擊選擇箭頭放置的起始點?；旧蠟榱藞D形的準確度都會采用坐標繪制曲線，使箭頭的長度嚴格按照標準執行。

3、選擇第一點之后，鼠標依次向下、向右引導（在正交模式下，這是針對折線箭頭的做法），并輸入相應的距離值（圖中以5、12為例）

4、指定箭頭的寬度，如果你不需要折線的箭頭，鼠標就只需向需要的方向上引導即可。

5、指定箭頭的長度。

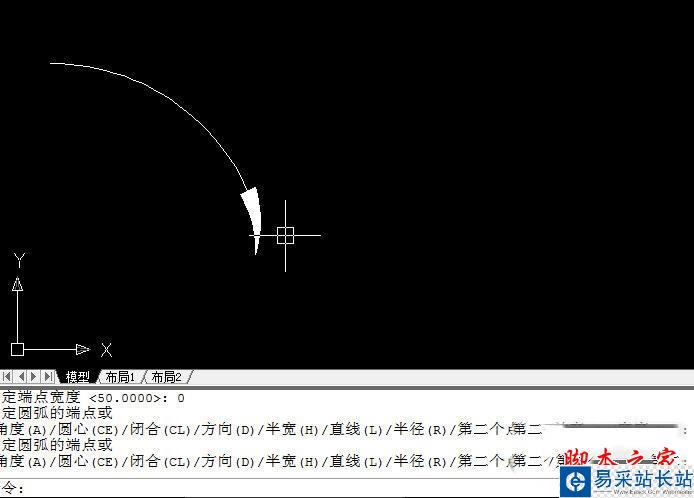

直線箭頭學會后，就可以繪制弧線箭頭了，使用的是相似的手法，只是簡單的直線繪制轉變?yōu)閳A弧線的繪制：

1、鼠標選擇起始點之后，輸入字母A，

2、指定第二點之后，指定箭頭的寬度

輸入字母A后就進入的圓弧線的繪制了，這里圓弧線的繪制和單獨畫圓弧線的方法是一樣的，相信小伙伴們都非常熟悉，就不詳細講了。

3、點擊Enter按鈕，完成弧線箭頭的繪制。

剖線圖的箭頭繪制小編到這就講完了，還不知道怎么怎么畫剖視的箭頭的小伙伴快來看看吧，幫助你快速畫出需要的箭頭。
