CATIA設計零件的時候，想要切割曲面是與零件相交的面，分為兩種情況，一種是曲面完全穿過零件實體，另一種則比較復雜，需要先把曲面延伸到能完全穿過零件才能進行切割，下面我們就來看看這兩種情況的解決辦法。

軟件名稱：CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大小：4.18GB更新時間：2017-06-14

第一種情況：曲面完全穿過零件實體

1、當完全穿過零件實體時，直接進入到零件設計模塊中，使用“基于曲面的特征”中的“切割”命令就能完成切割了。

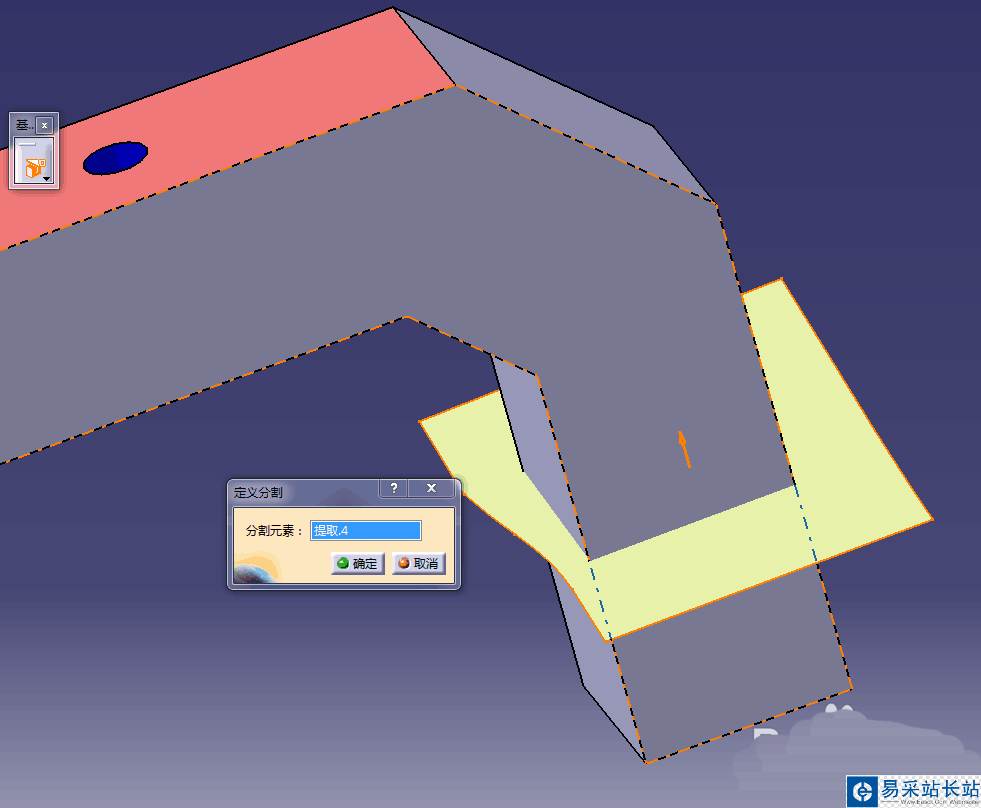

2、使用“切割”命令時，箭頭指向的那一側實體將被保留，另一側的實體將被切割掉。

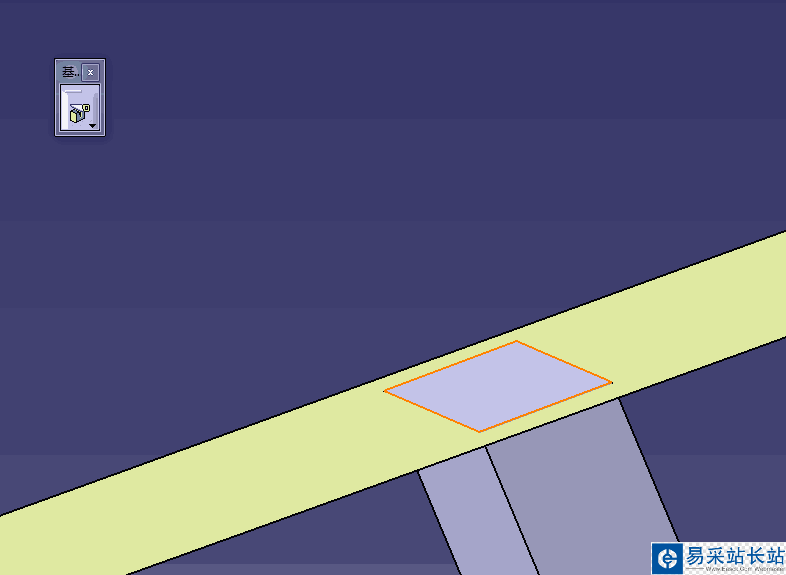

3、切割后的零件幾何體如下圖所示。

第二種情況:

如果遇到沒有完全穿過零件實體的情況又該怎么辦呢？這時候就要用到工具欄“操作”中的“外插延伸”命令了。

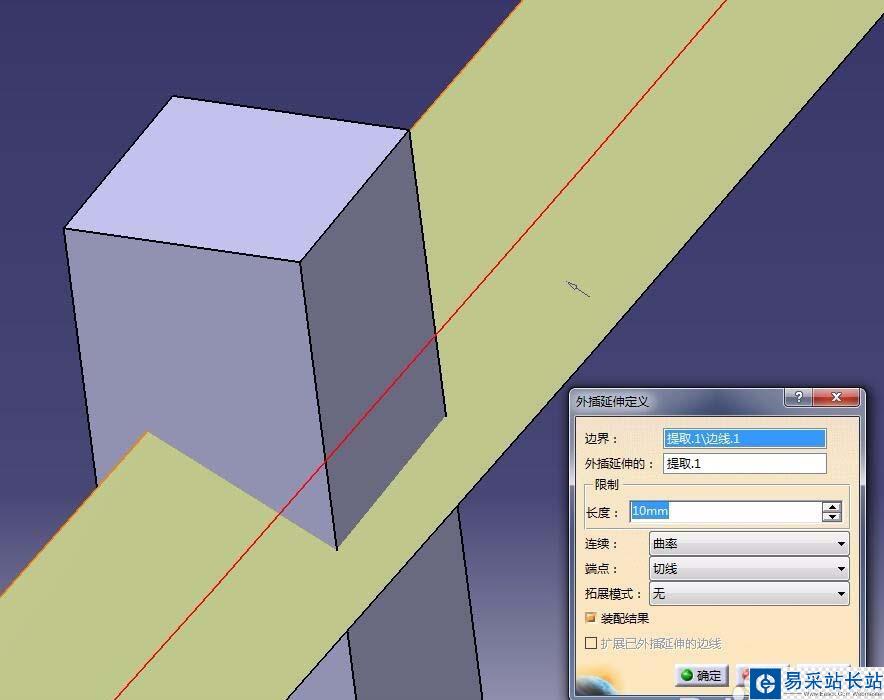

1、選擇所要延伸的邊，點擊“外插延伸”命令，選擇所要延伸的面，外插延伸定義中“連續”選擇“曲率”，長度適當即可。

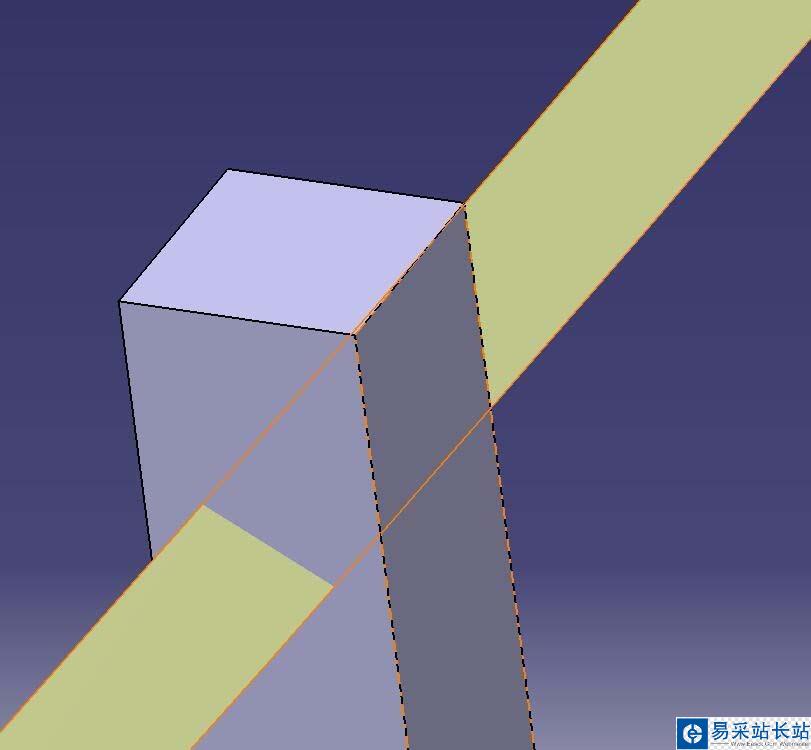

2、如圖所示，兩邊延伸后切割曲面完全穿過零件幾何體了。

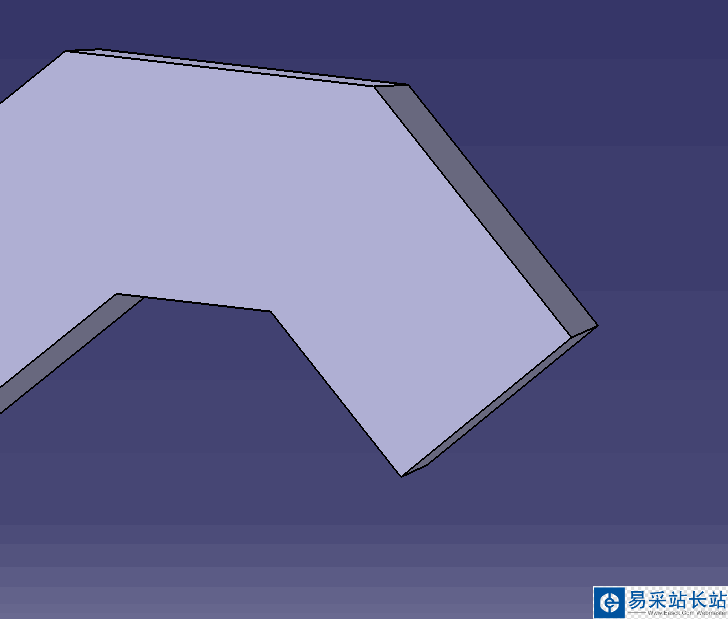

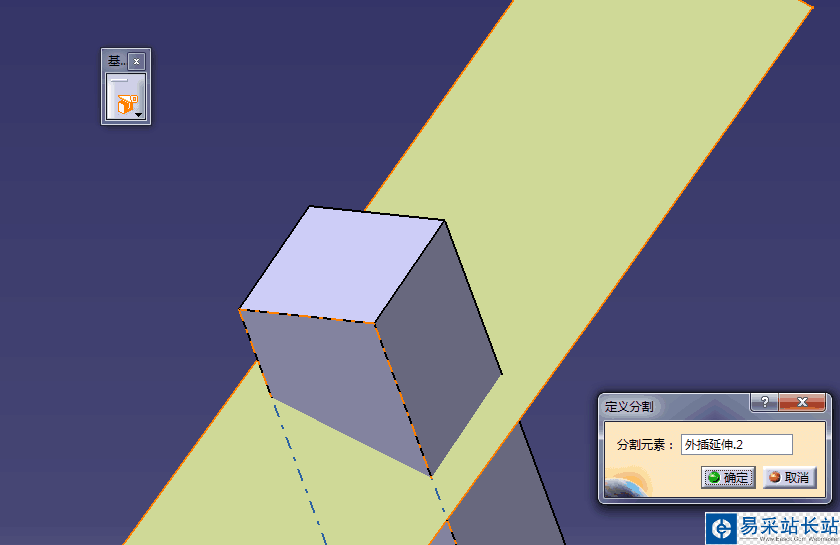

3、這時候就可以按照前面步驟中的利用”切割”命令來進行切零件幾何體了。如圖所示是切好后的零件。

以上就是CATIA切割型面的教程，希望大家喜歡，請繼續關注錯新站長站。
