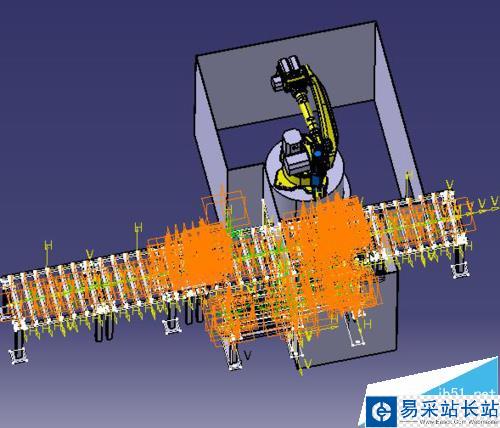

在裝配圖里面，如果零件越多，坐標平面也會越多。大量的坐標平面如果被顯示出來，會嚴重妨礙設計者的視線。常規的辦法是針對這些平面，一個一個地選中，然后再執行“隱藏/顯示”命令。但這種方法非常繁瑣，如果要隱藏的平面非常多的話，這種操作辦法就顯得十分的笨拙。本文將介紹一種通過另外的方式快速隱藏坐標平面的方法。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

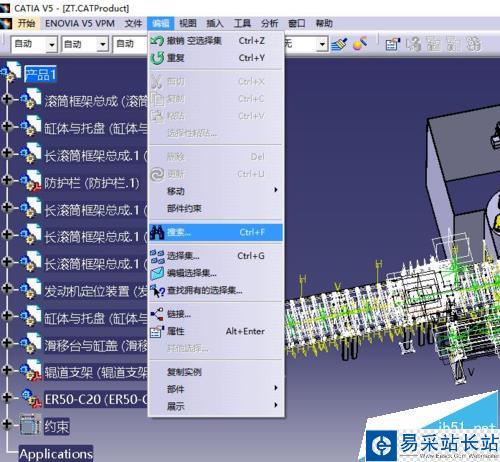

1、在裝配模塊下，選擇菜單“編輯”——“搜索…”

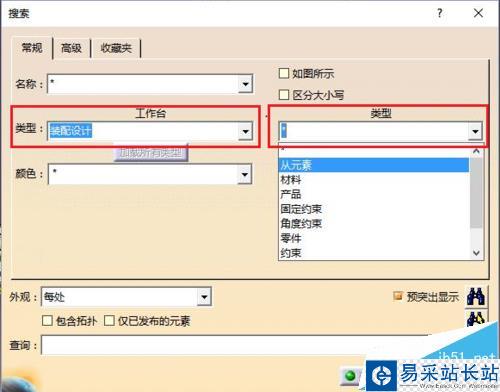

2、在彈出的“搜索”對話框窗口中，“工作臺”下方的類型選擇“裝配設計”，在右邊的“類型”中選擇“從元素”，將彈出“停止捕獲”對話框窗口。

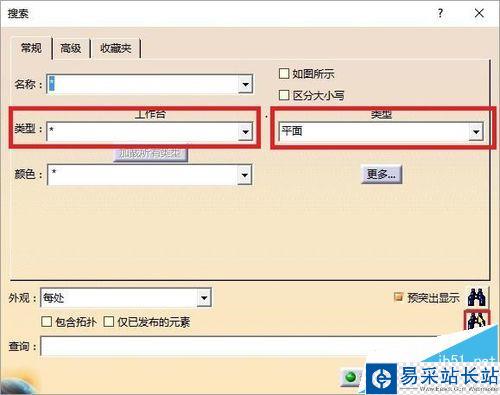

3、在出現“停止捕獲”窗口后，在裝配圖中任意選取一個坐標平面，完成對坐標平面類型的選取，并再次彈出“搜索”對話框窗口，但此時窗口中“工作臺”的類型變成了“*”，窗口右側的“類型”變成了“平面”。

4、點擊“搜索”窗口右下角的“搜索并選擇”按鈕，此時裝配圖中所有的坐標平面都被選擇。

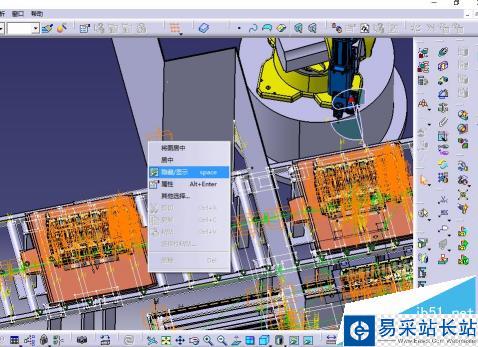

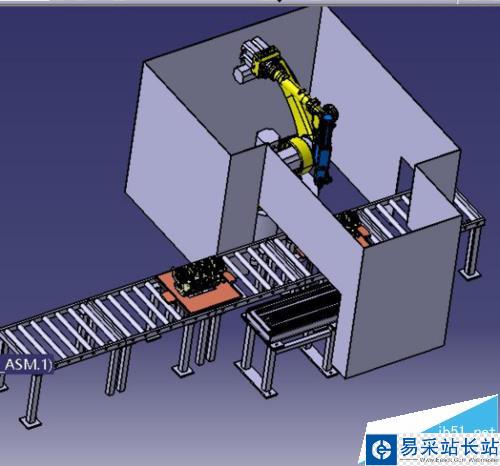

5、執行“隱藏/顯示”命令，所有坐標平面都被隱藏。用同樣的方法可以針對“約束”進行隱藏。
