草圖大師sketchup是款三維建筑設計方案創作的優秀工具，但是CAD已經成為行業的專業軟件，有時候經常要用sketchup導出DWG格式，但是方法不對就可能造成導出的DWG圖尺寸不對，后來筆者通過摸索，找到了正確的導出方法。

軟件名稱：草圖大師中文版 V14.1.1282 (SketchUp Pro) 漢化特別版軟件大小：77.6MB更新時間：2014-10-15

1、如圖，用草圖大師sketchup打開你的圖形，這里以2345mmx1234mm的矩形為例。

2、先不要急著導出DWG格式，先切換至俯視圖

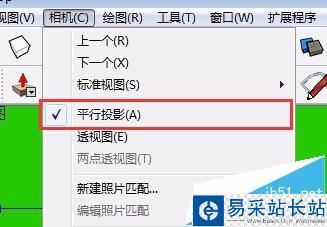

3、“相冊”—勾選“平行投影”

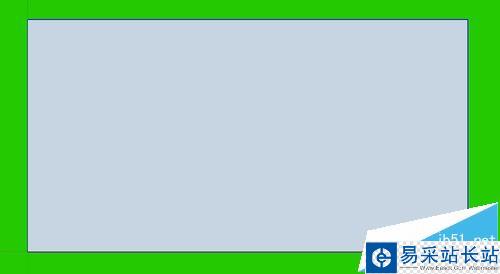

4、最后不要忘記了，選中圖形（選中后有藍色框框）

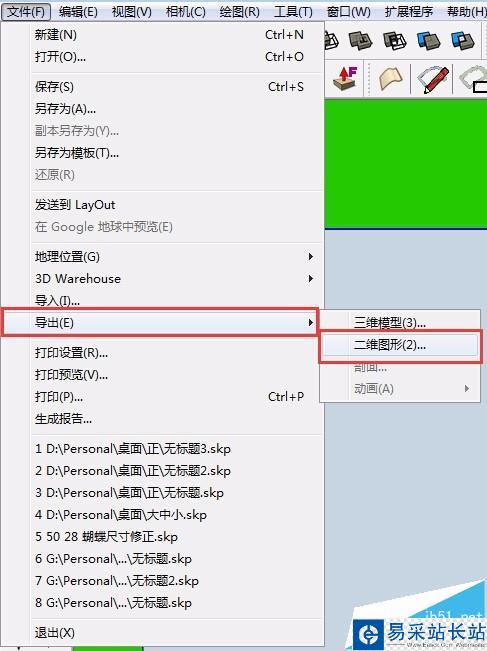

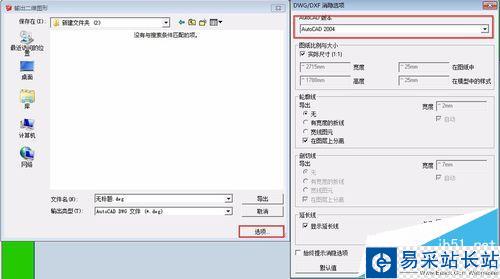

5、“文件”—“導出”，確定格式后綴為dwg（在右下角有個選項，可選擇CAD的版本）

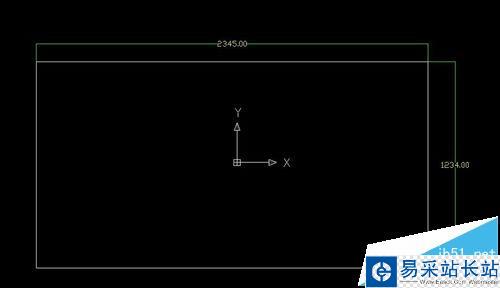

6、再用CAD打開剛剛導出來的DWG文件，看看尺寸有沒有變化。
