該經驗為大家分享一篇proe的鈑金的混合命令怎么使用的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

一、實體

1、首先，雙擊或者右鍵打開的proe5.0軟件，然后使用快捷鍵Ctrl+N，新建一個文件，名稱自定義，模型子類型為鈑金體，選中使用缺省模塊。

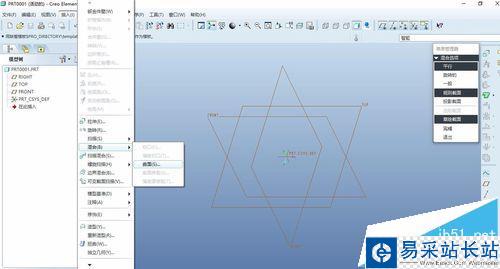

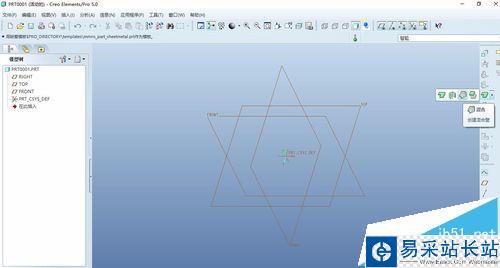

2、（圖一是鈑金的，圖二是實體創建的，是沒有厚度）插入--混合--曲面。（混合需要2個截面，）

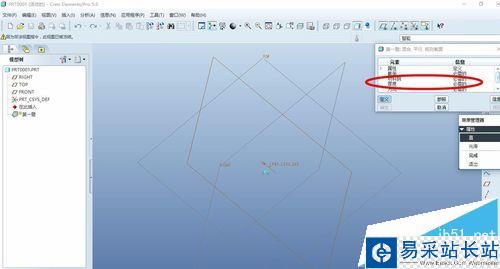

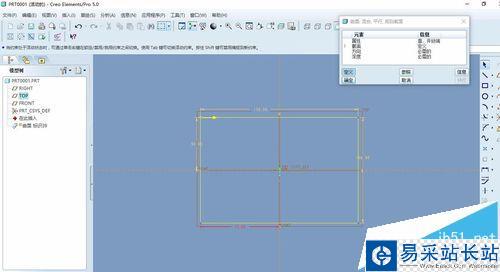

3、點擊混合命令之后，按照默認的選項，中鍵點擊確定，即平行、規則截面，草繪界面、直、開放端。然后我們通過TOP來繪制第一個界面，如下圖所示。

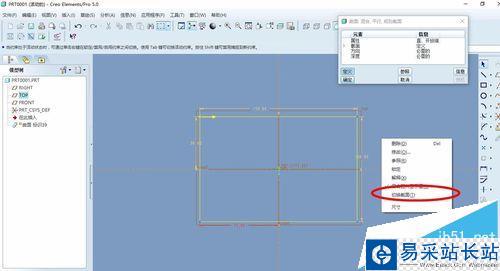

4、當我們繪制完第一界面之后，就不要急著打勾確定退出草圖，它會提示你截面不完整之類的，應該是長按右鍵鼠標選擇切換截面，這有點和其他三維軟件不一樣的地方。

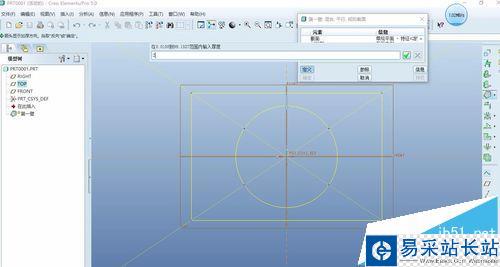

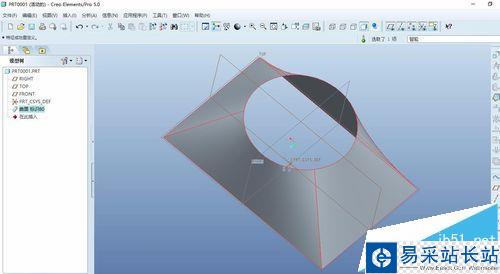

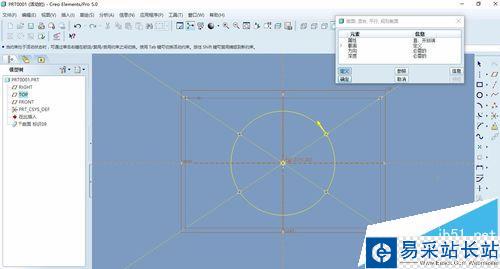

5、然后我們繼續繪制第二個截面，我們會發現我們的第一個草繪的截面還在里面，但并不影響下一個截面的繪制，第一個截面使用了矩形，這個就使用圓（分割段數）。完成后就打勾確定退出。

二、鈑金

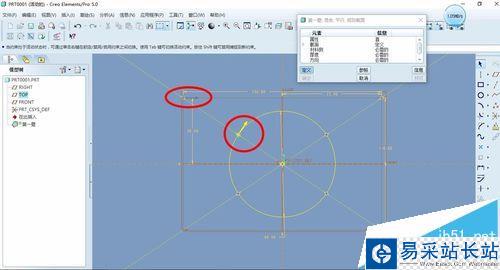

1、鈑金和實體的一樣，只是多了厚度的設置，方法是一樣的（在這里提示一下，關于形狀，也是與線條的起點有關的，選中分割點后右鍵長按鼠標選擇起點，有的版本是選擇）

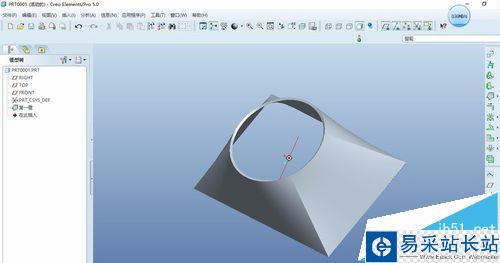

2、按照上述的方法創建混合，即可創建混合特征體，這里就不再敘述，下圖是帶厚度的。
