PROE是機械設計者常用的三維設計軟件，它的功能是十分強大的。今天，小編就以自己的親身經歷來教大家如何使用proe的螺旋掃描命令畫彈簧。

軟件名稱：proe5.0破解補丁 64位版 免費中文野火版軟件大小：31.9KB更新時間：2015-04-08

1、打開proe，如圖所示新建一個實體零件。

2、如圖所示，選擇插入菜單下的螺旋掃描命令，選擇伸出項。

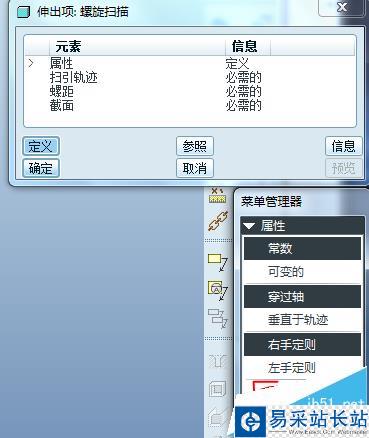

3、在彈出的對話框中，一切按默認點擊完成。

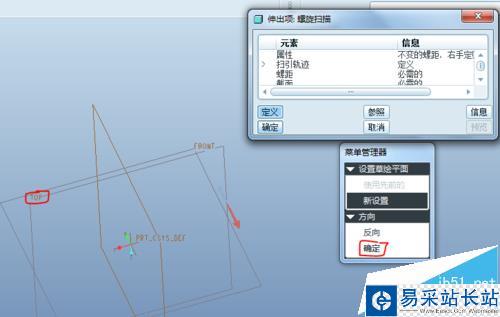

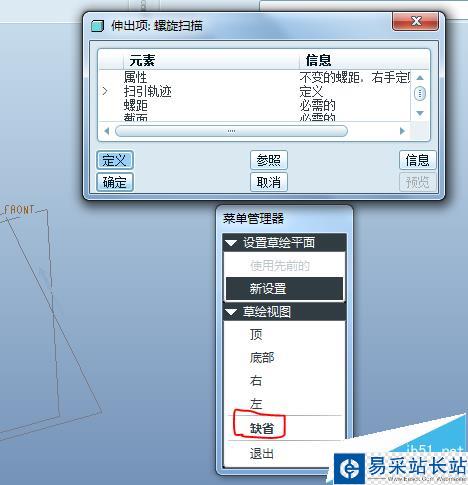

4、接下來是選擇Top平面為草繪平面，方向按默認就好，然后點擊確定，再點擊缺省。

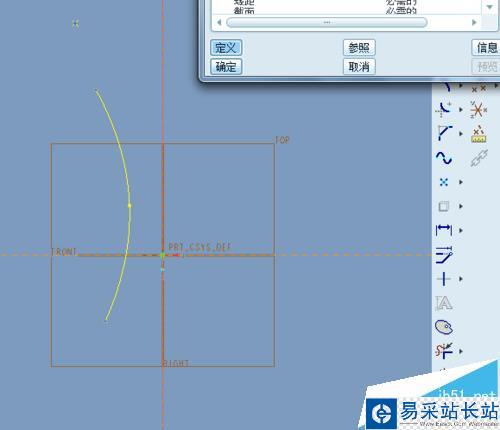

5、進入到草繪后，畫一條如圖所示的曲線來當作螺旋掃描的軌跡，再畫一條中心線，再點擊打勾。

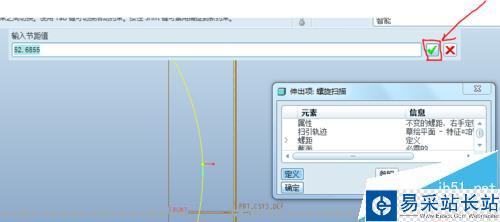

6、完成后，會彈出一個如圖所示要你輸入節距的對話框，按默認就行打勾就行。

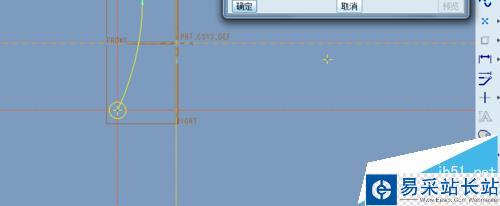

7、然后就是畫截面啦，我們以兩條中心線的交點為圓心畫一個如圖所示的圓，然后再點擊打勾。

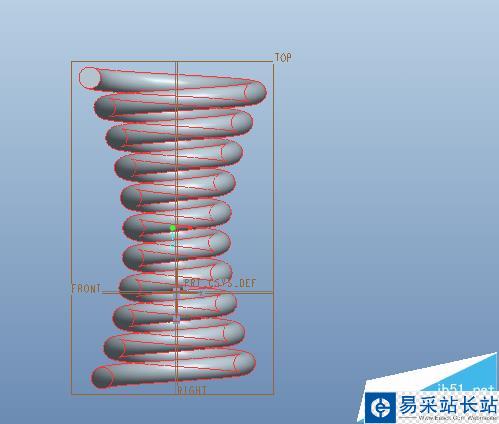

8、點擊確定，我們就可以看到所畫的彈簧了。
