SketchUp中建筑立面導出cad后顯示斷線怎么辦?

2024-07-16 17:30:11
字體:
來源:轉載
供稿:網友

用SketchUp做好模型后經常需要導入cad進行修改,尤其是做建筑立面的時候。但是直接導出的dwg文件基本上都是斷線,修改起來非常不方便。那么如何處理這種情況呢?

軟件名稱:Sketchup Pro2014 for Mac v14.0.4899英文特別版 蘋果電腦版軟件大小:124.4MB更新時間:2014-08-01

一、導出dwg文件

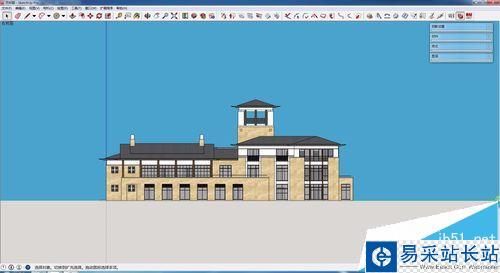

1、打開做好的SketchUp模型

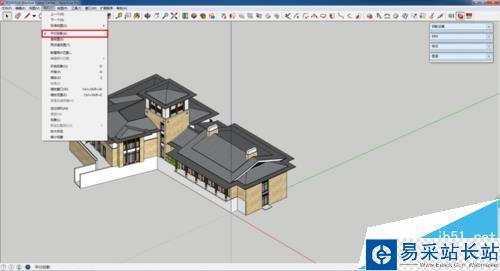

2、將視圖調整為平行投影,并選好要導出的立面角度

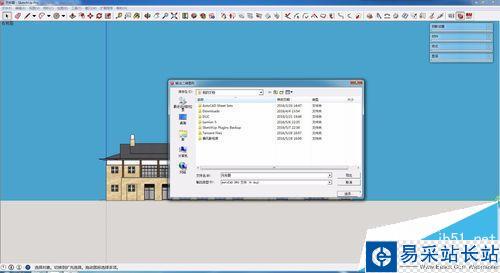

3、在工具欄依次選擇“文件-導出-導出2D模型”,并選擇dwg格式。

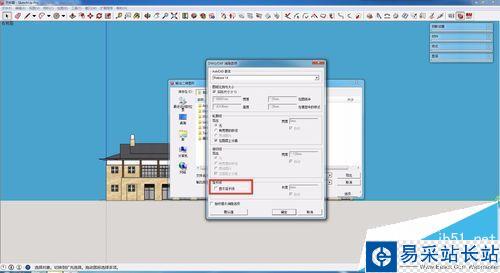

4、調整導出樣式,“顯示延長線”這一條一定不要勾選

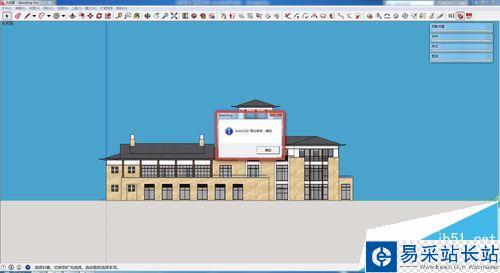

5、dwg格式導出成功。

二、調整dwg文件

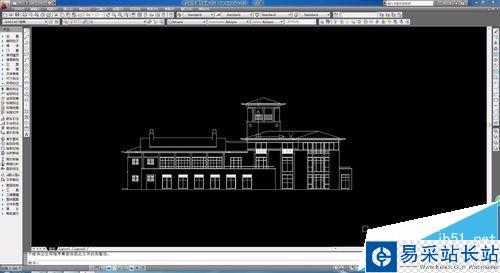

1、用天正將剛剛導出的dwg文件打開

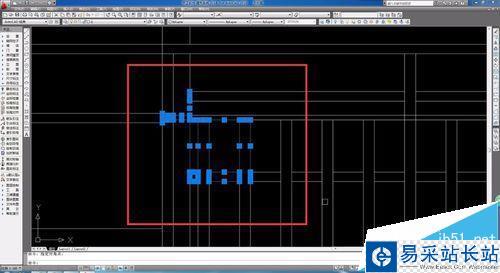

2、放大局部可以看見,導出來的全部都是斷線,每個線段交點都是斷開的。

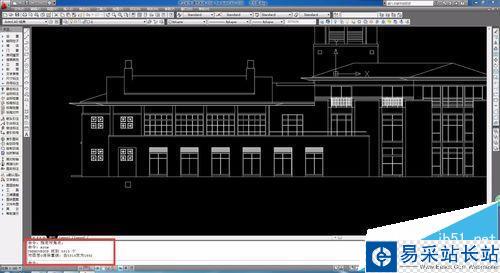

3、全選dwg文件,并輸入快捷鍵“XCCX”即“消除重線”,下方動態線示欄會顯示線段由多少條變為多少條。

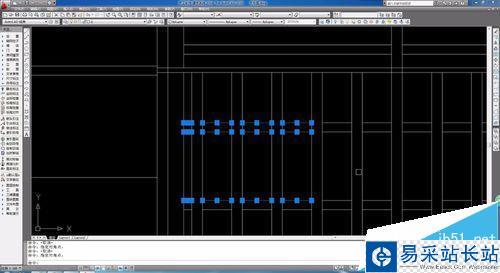

4、放大局部可以發現,之前的斷線都已經連接好了。有一些個別情況需要自己另行處理,但90%以上都是完好的線段。
