下水軟管是生活中我們會遇到的零件，想要創建這個零件模型，可以使用的軟件很多，今天我們就來看看使用proe創建下水軟管零件的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

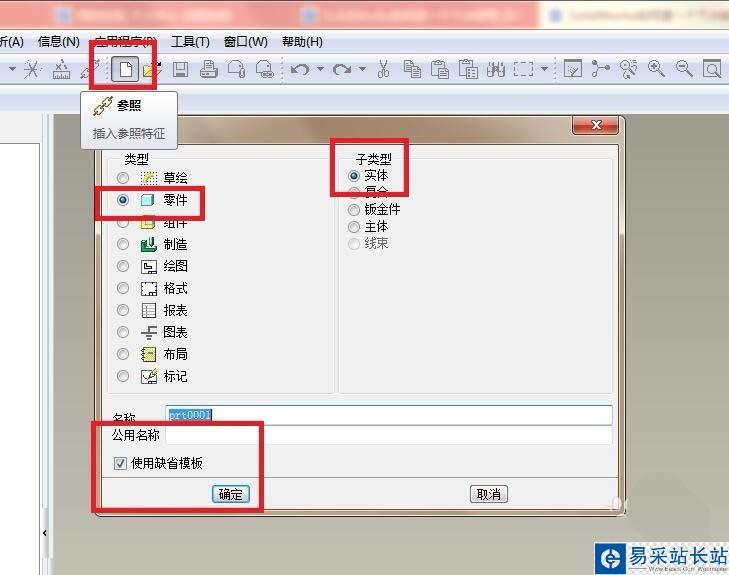

1、如下圖所示，打開Pro/e5.0軟件，新建一個空白是實體零件文件，為了省事，最好“使用缺省模板”。

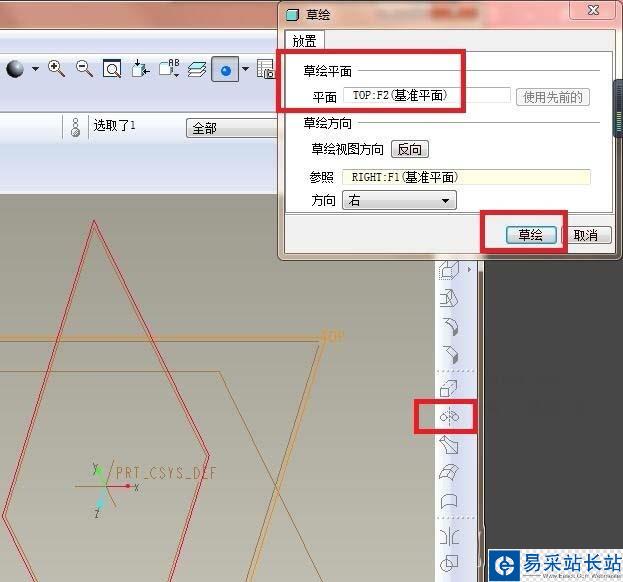

2、如下圖所示，執行【旋轉——位置——定義——TOP面——草繪】。

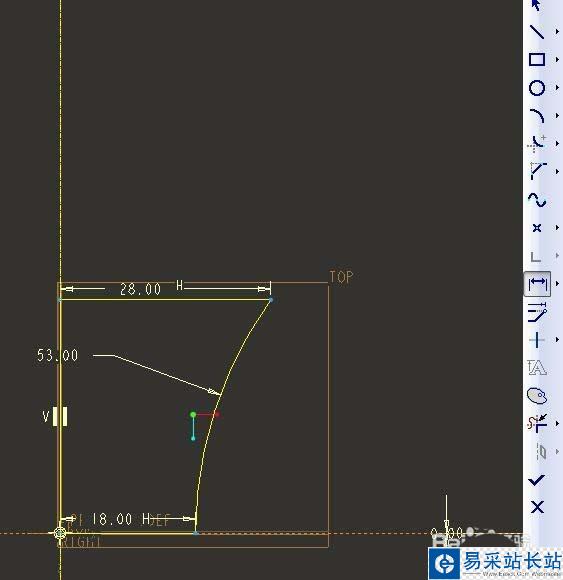

3、如下圖所示，進入到草繪環境，首先點擊“中心線”圖標，在草繪區域過坐標原點畫一條縱向的中心線，然后點擊“直線”圖標，在草繪區域畫三條直線段（兩橫一豎，見下圖），然后點擊“圓弧”圖標，在草繪區域畫一條圓弧線段，然后點擊“標注”圖標，照著下圖標注尺寸，最終點擊√，完成并退出草繪。

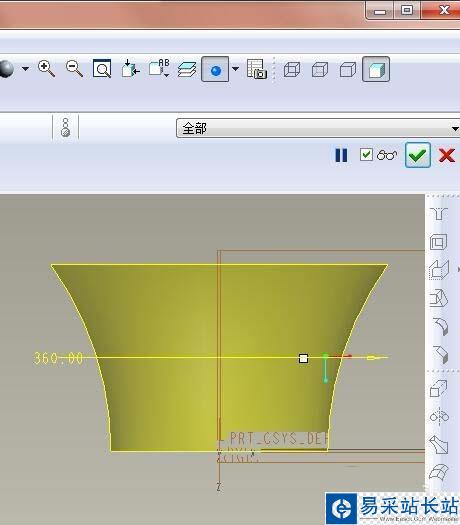

4、如下圖所示，退出草繪之后，只要點擊軟件右上角的√，就可以完成這個旋轉實體的創建了。

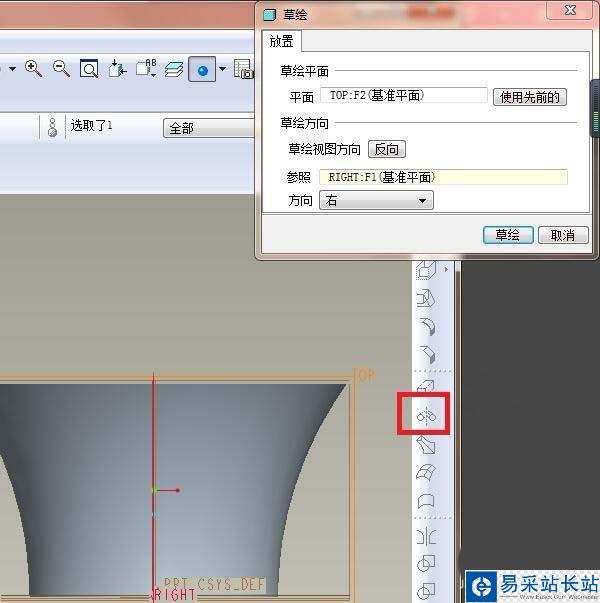

5、如下圖所示，重復第2步操作，什么都不用改變。

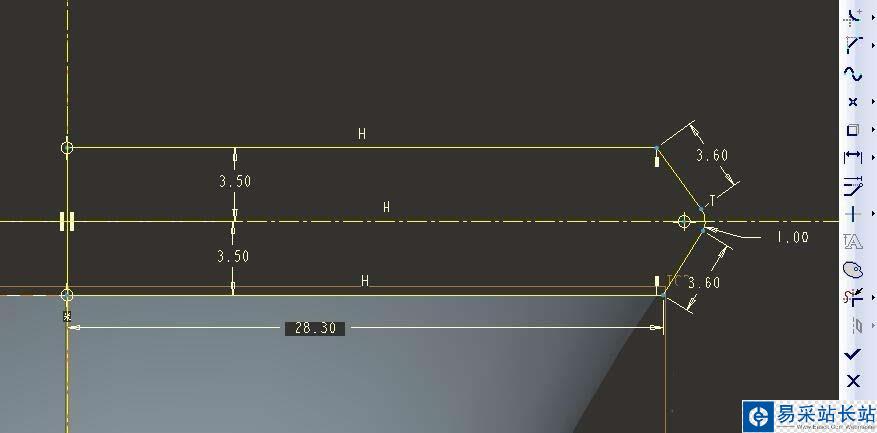

6、如下圖所示，還是先畫中心線，在畫旋轉截面，最后打√，完成并退出草繪。

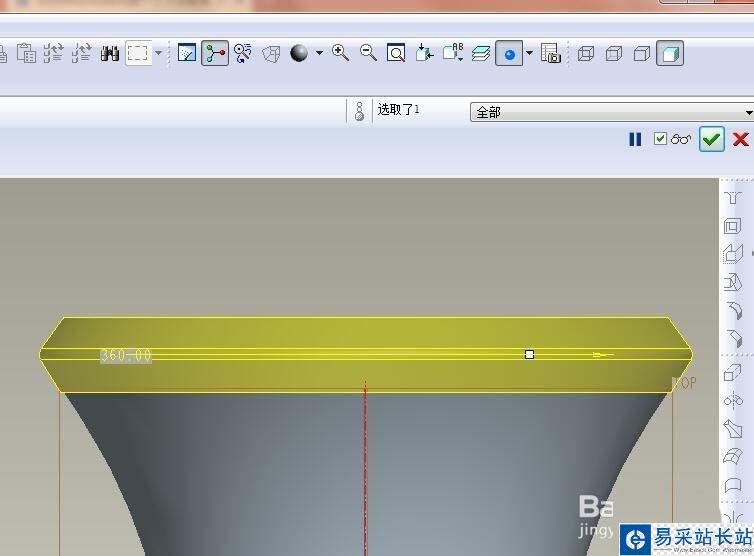

7、如下圖所示，軟件右上角打√。

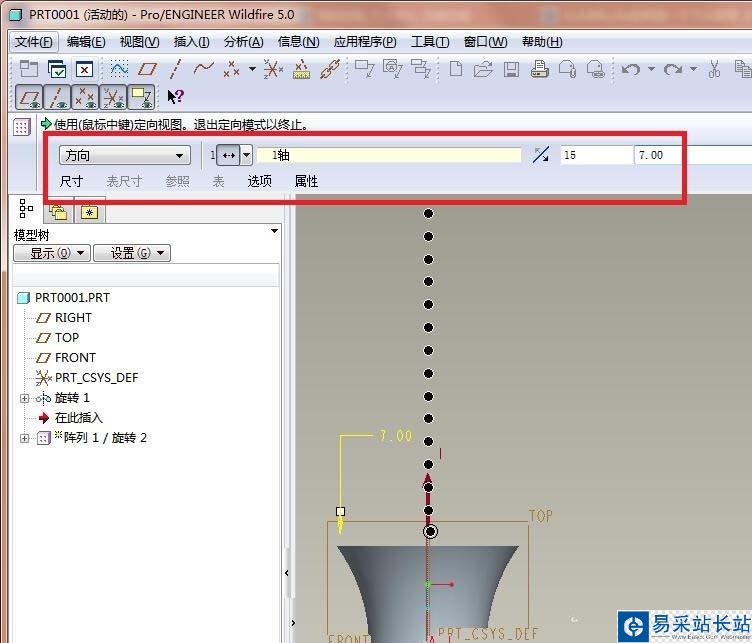

8、如下圖所示，首先選中剛剛旋轉生成的實體，然后點擊右邊工具箱中的“陣列”圖標，然后軟件左上角設置陣列參數：方向整列，向上，數量15，距離7，然后右上角點√，完成陣列操作。

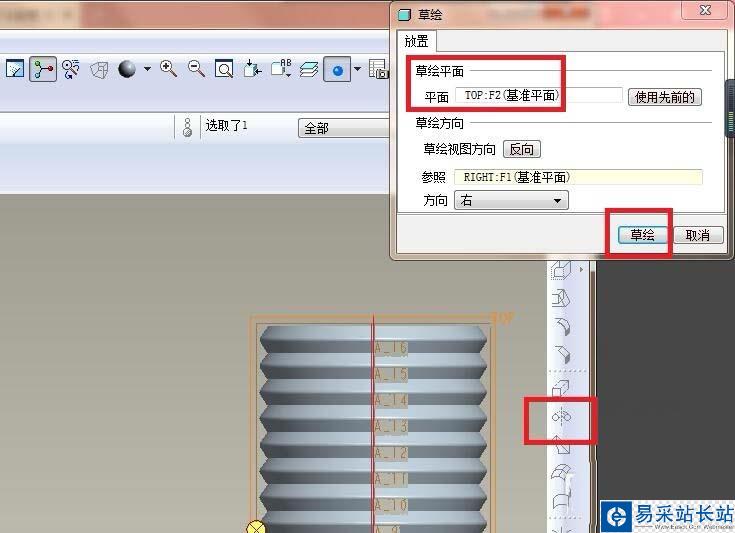

9、如下圖所示，重復第2步操作。
