PROE遇到英制圖紙，想要出圖改圖都比較麻煩，該怎么將英制改成公制圖紙呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.27GB更新時間：2017-06-14

1、打開要轉單位的圖檔

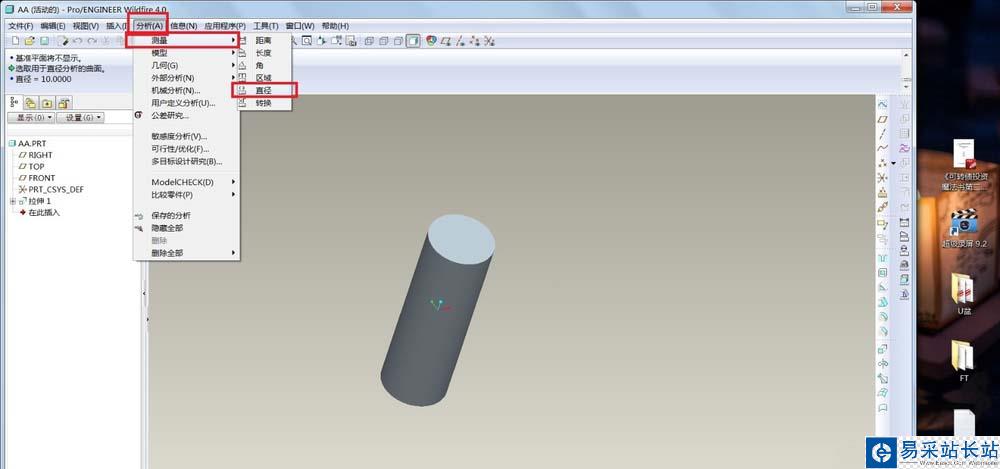

2、先點--分析--測量--直徑

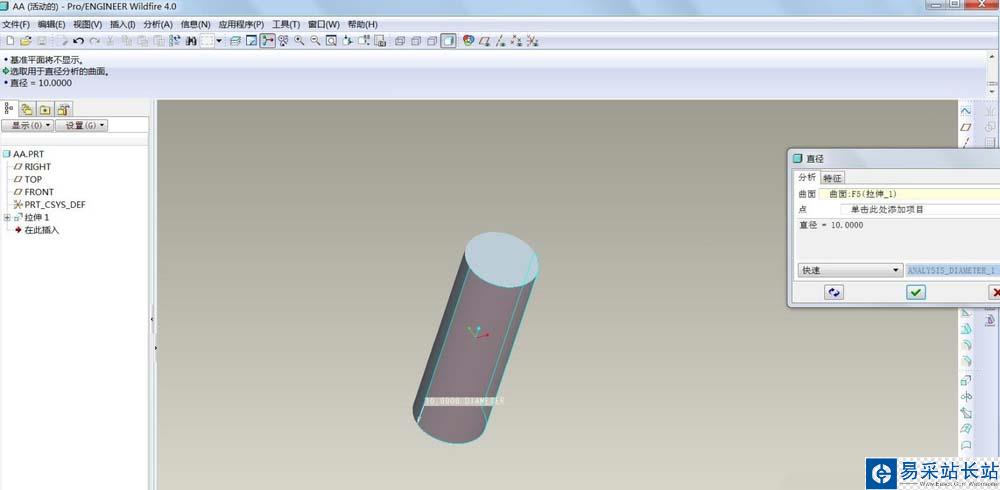

3、點一下圓柱的圓弧部分，可以看到，現在的直徑是10

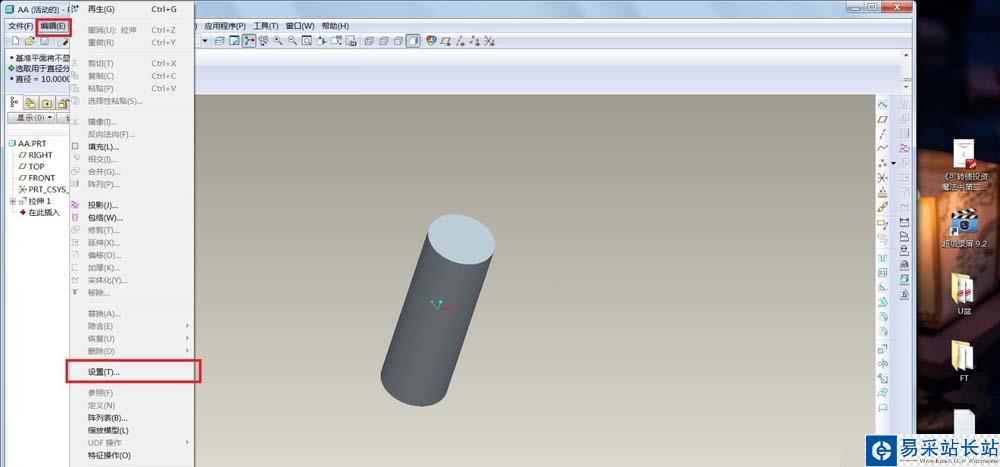

4、點擊--編輯--設置---

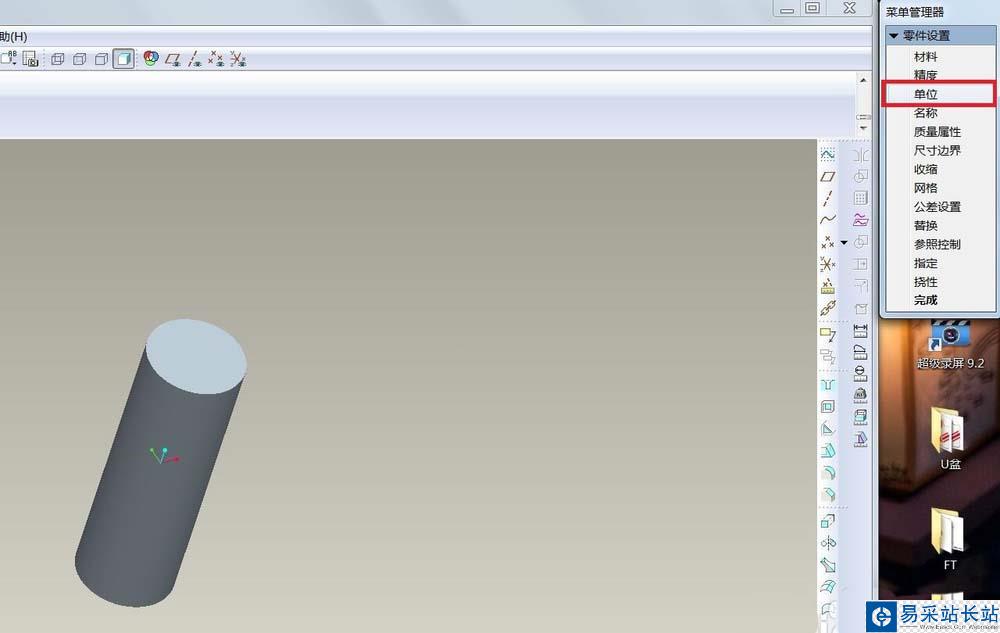

5、在彈出的瀑布菜單中點--單位--

6、可以看到默認的單位是---英寸磅秒---（即零件的長度單位為英寸，重量單位為磅，時間單位為秒）

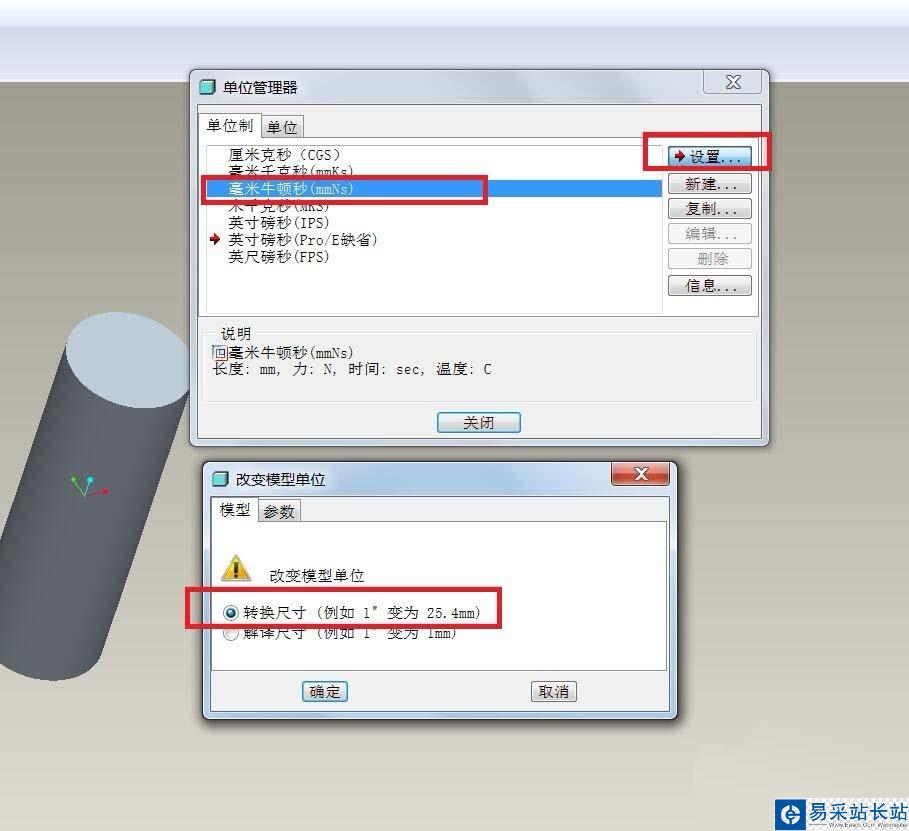

7、選擇--毫米牛頓秒MMNS--設置---。這時會彈出一個對話框，為了說明效果，我們選 上--轉換尺寸--確定試一下，再關閉上一層對話框

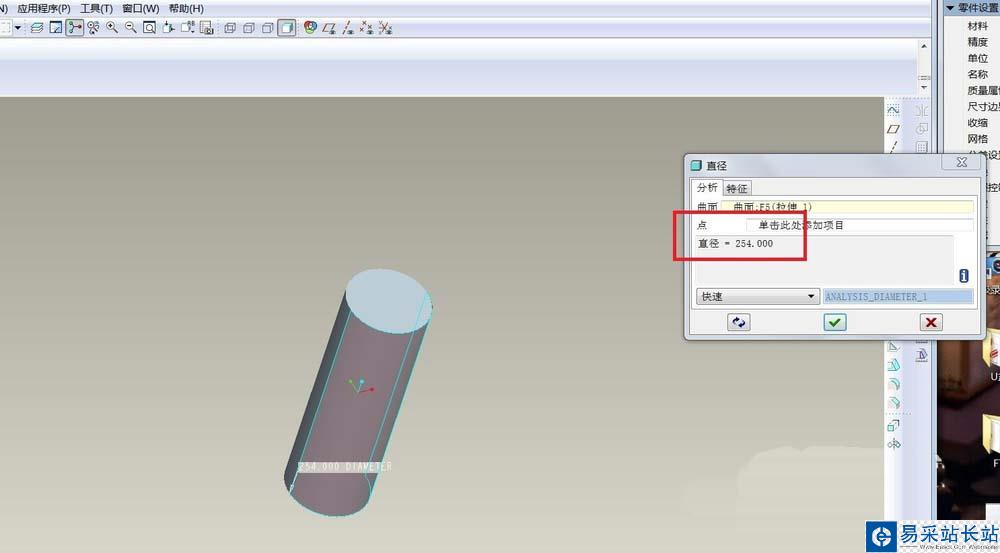

8、現在量一下外圓直徑，你會發現直徑由10變成了254，意思就是說--轉換尺寸--是會幫你把尺寸全部放大25.4倍

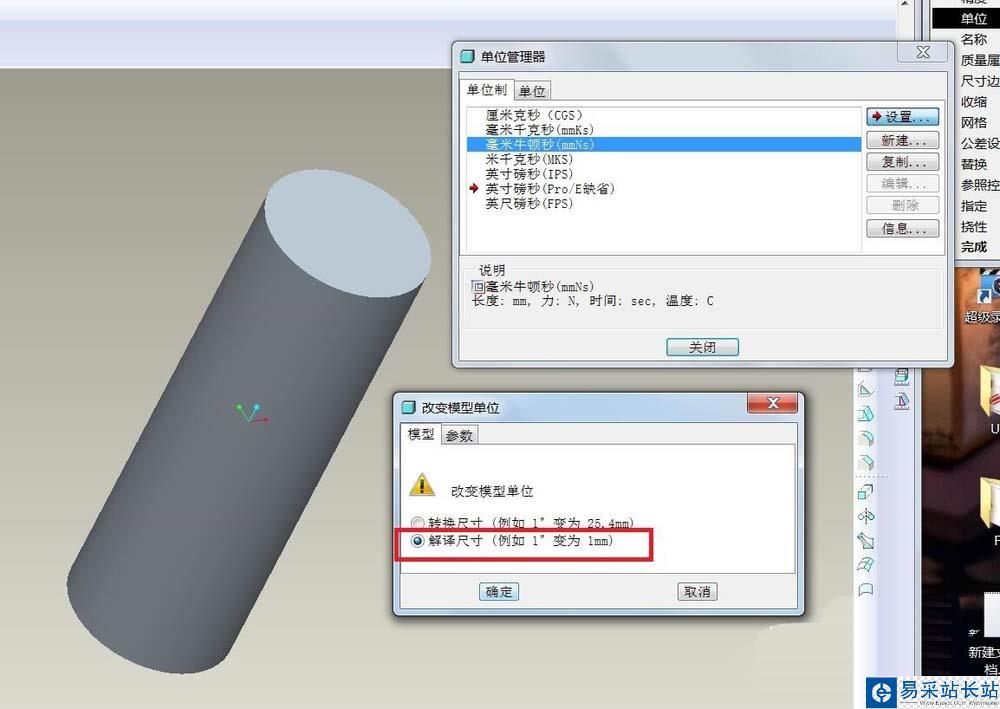

9、我們再退回第7步，試試勾選--解釋尺寸--確定，然后關閉對話框

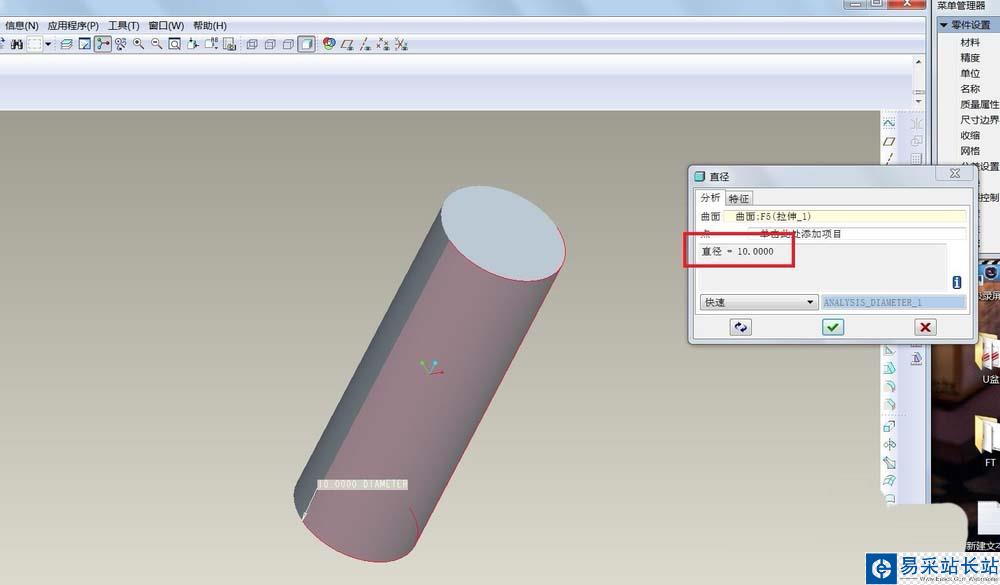

10、再量一下外圓直徑---依然是10沒變，就是說--解釋尺寸--的意思是只變單位不變尺寸

以上就是proe英制圖紙制作成公制圖紙的教程，希望大家喜歡，請繼續關注錯新站長站。
