今天我們就來看看CATIA從實體模型中抽取片體，然后對片體進行操作，最后將片體轉換為實體的過程，詳細教程請看下文介紹。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大小：1.71GB更新時間：2017-06-22

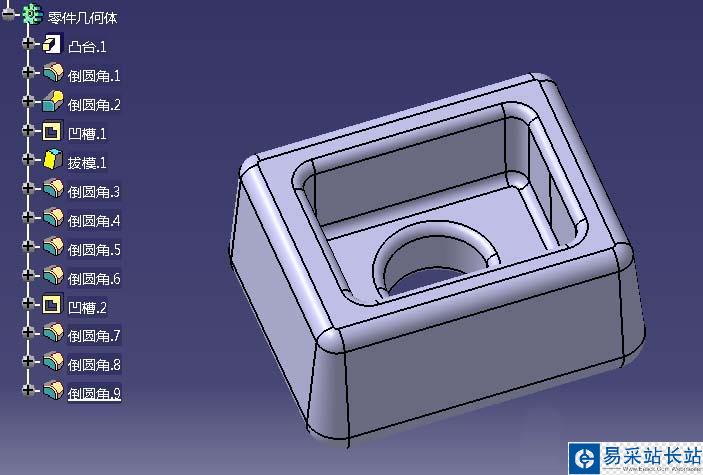

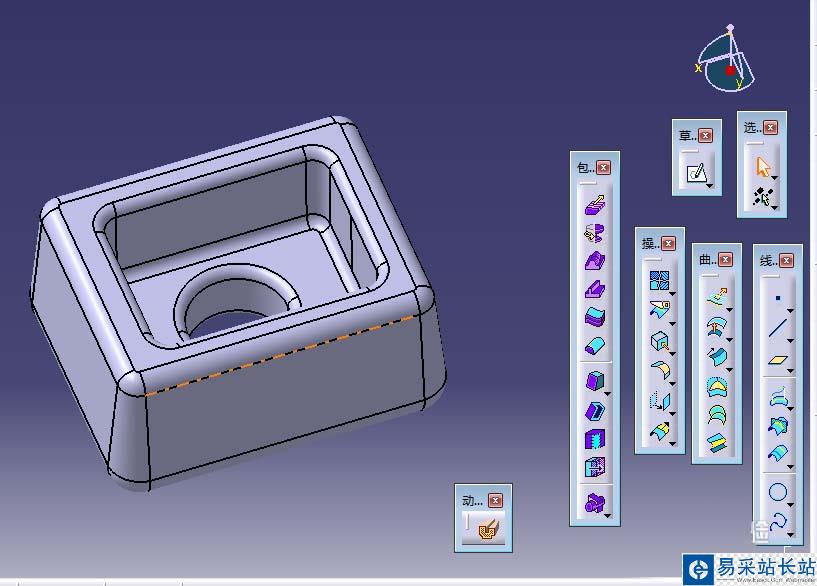

1、首先用CATIA軟件打開需要曲面操作的模型零件。

2、進入創成式外形設計模塊。在開始菜單欄選擇：開始-形狀-創成式外形設計（CATIA的曲面應用模塊很多，各有特點，一般都是互相切換使用，其中最常用的就是創成式）。

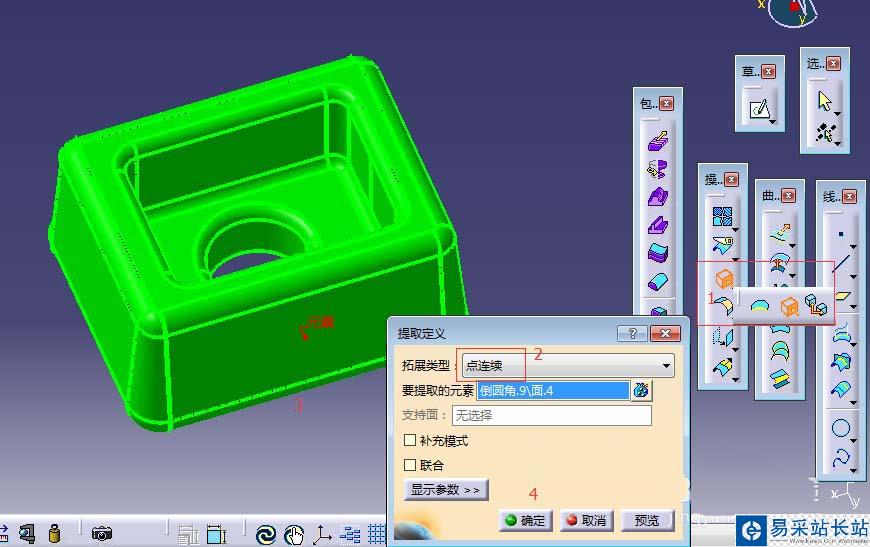

3、從實體中提取面。我們先使用“提取”命令，按圖示1、2、3、4步驟操作后，得到一個該零件的曲面模型（此時可以在操作樹下面看到有一個提取操作），但此時該模型還是一個整體的面，需要打散后才能編輯曲面。

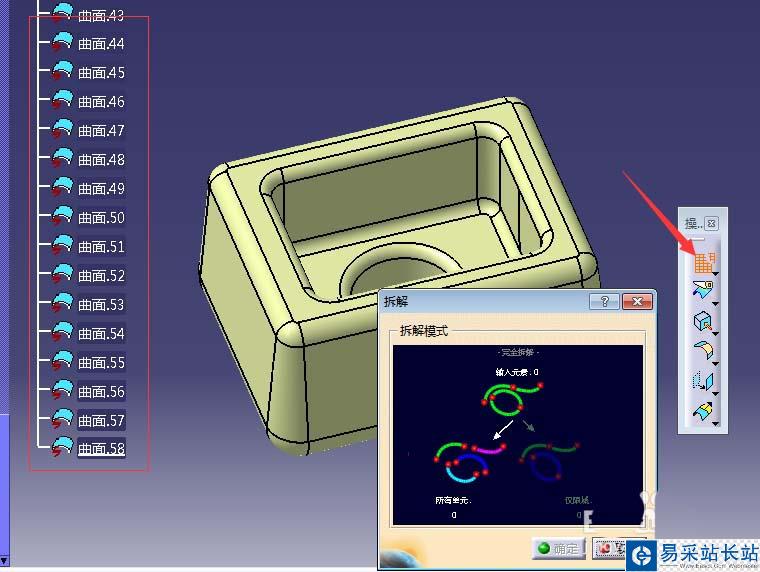

4、分解曲面。使用圖示分解命令將整體的曲面模型分解成一個個面體，此時可從樹狀圖中看到多了很多單獨的面，并且可以對其中任意一個面單獨編輯。從形狀樹中隱藏掉實體和整體曲面部分。

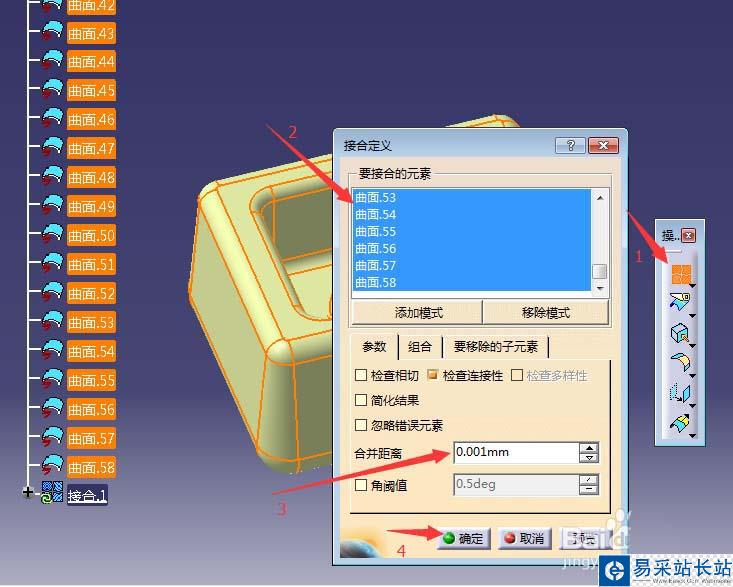

5、接合曲面。對分散的片體編輯完后，需要將這些片體接合成一個整體才能生成實體模型。按圖示步驟操作即可。如果模型很復雜難以接合成整體，可將步驟3中的合并距離容差設置為0.1。

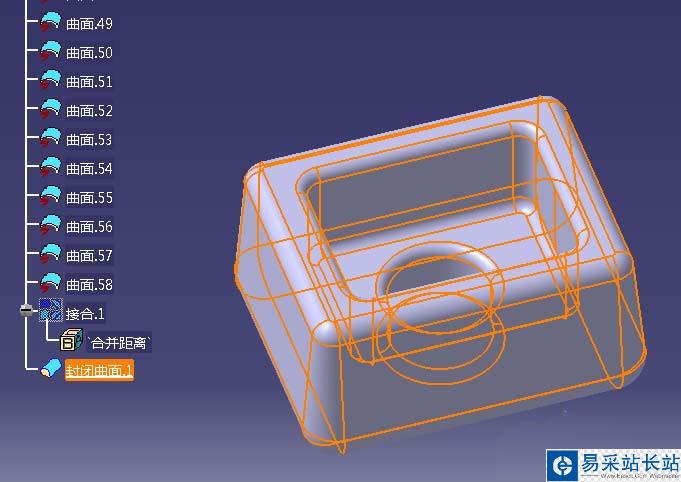

6、實體化。點擊開始菜單欄，轉到零件設計模塊，再點擊：插入、基于曲面的特征、封閉曲面命令。使用該命令即可將之前的片體生成實體。最后在形狀樹中除最后一步封閉曲面特征外，其他特征都隱藏掉。

以上就是CATIA片體轉換為實體的教程，希望大家喜歡，請繼續關注錯新站長站。
