su草圖大師可以輔助建模，今天我們就來看看SketchUp繪制cad外飾面的方法。

軟件名稱：SketchUp Make 2017(草圖大師) v17.1.174 中文特別版(附破解補丁+安裝教程) 64位軟件大小：163MB更新時間：2017-07-29

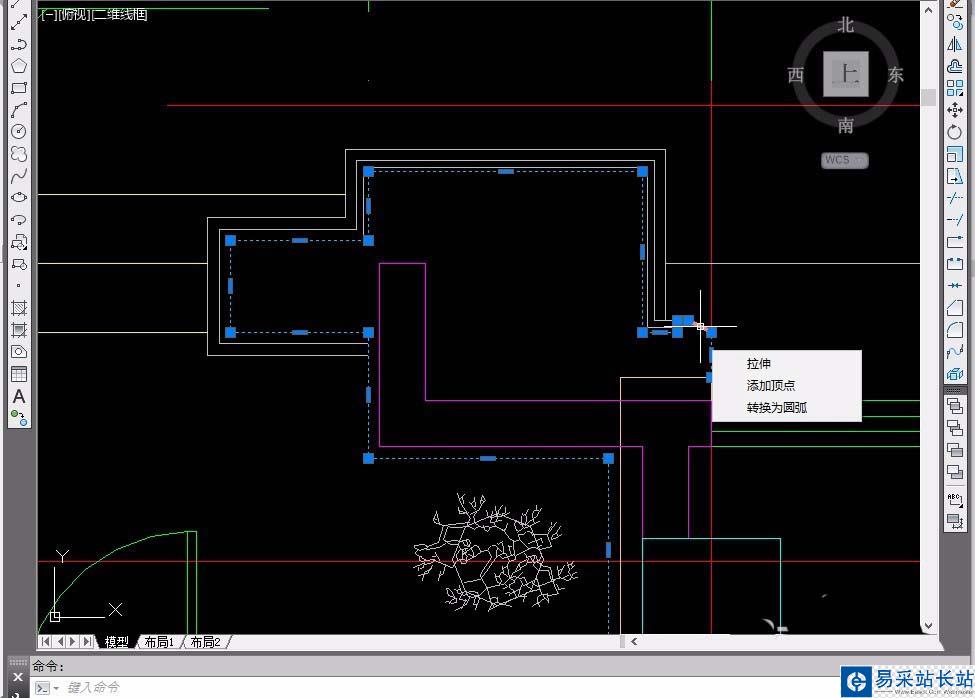

1、首先，我們打開cad，打開我們需要導出的圖紙文件，直接進行保存，盡量去掉建模不需要的其他線條。

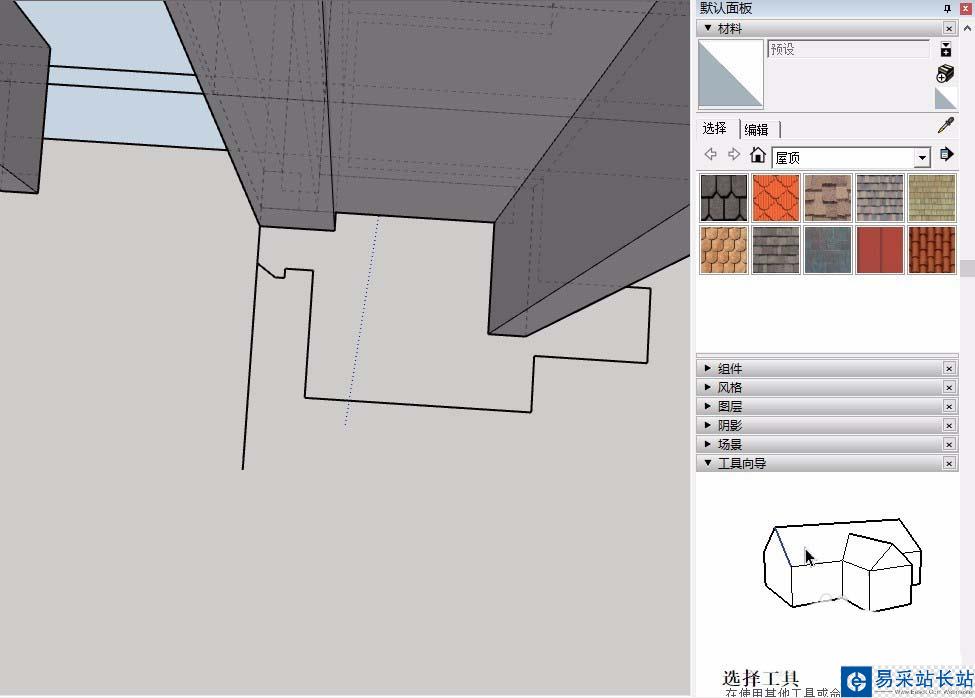

2、然后我們開啟su，直接導入cad圖紙，將我們的圖紙移動到合適的地區，即可進行模型線條的搭建。

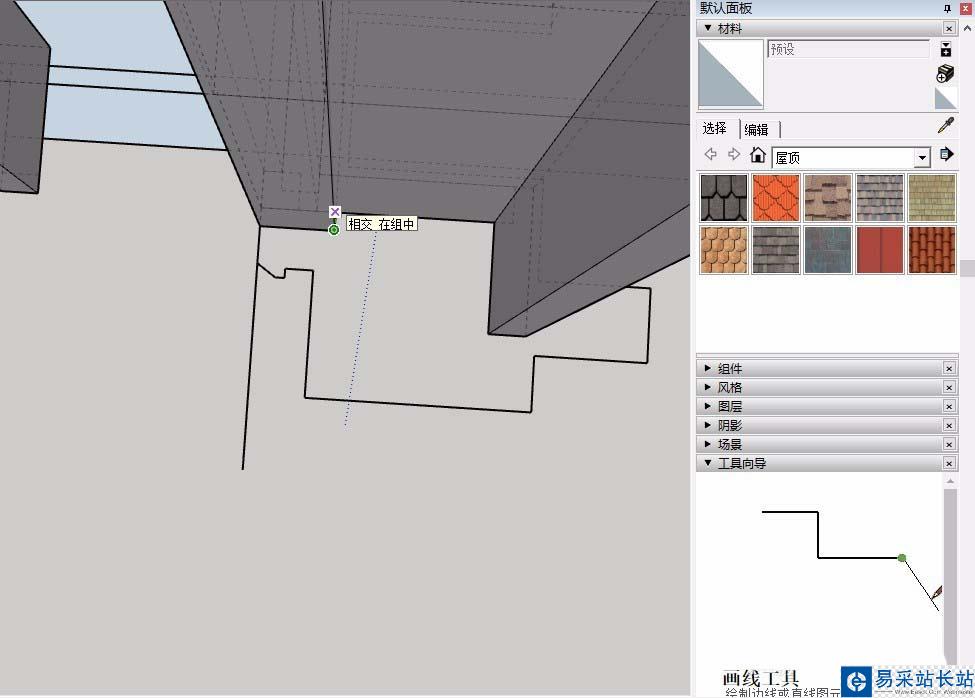

3、如果是比較特殊的外飾面，我們最好使用鉛筆工具進行勾勒，su只有閉合線條才會形成面，我們需要注意閉合線條。

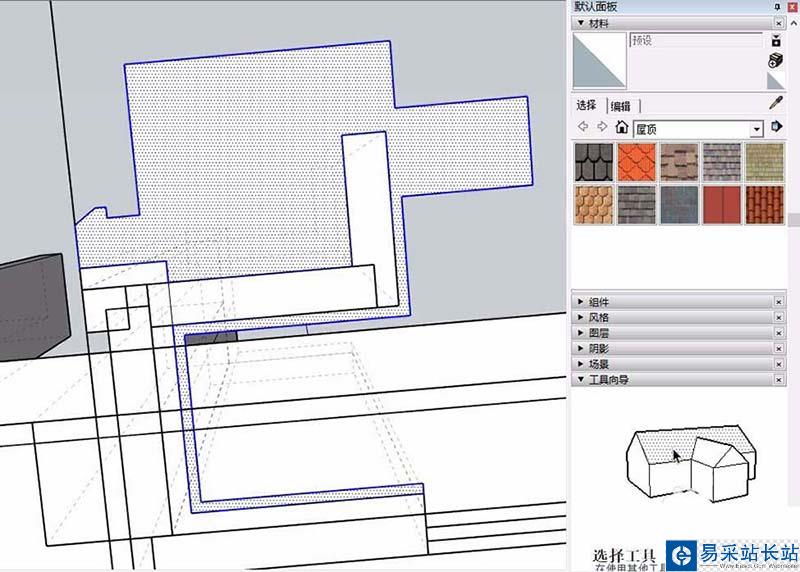

4、直接沿著外飾面進行線條的描繪，并且勾勒出背后的邊界線，即可形成su的模型平面。

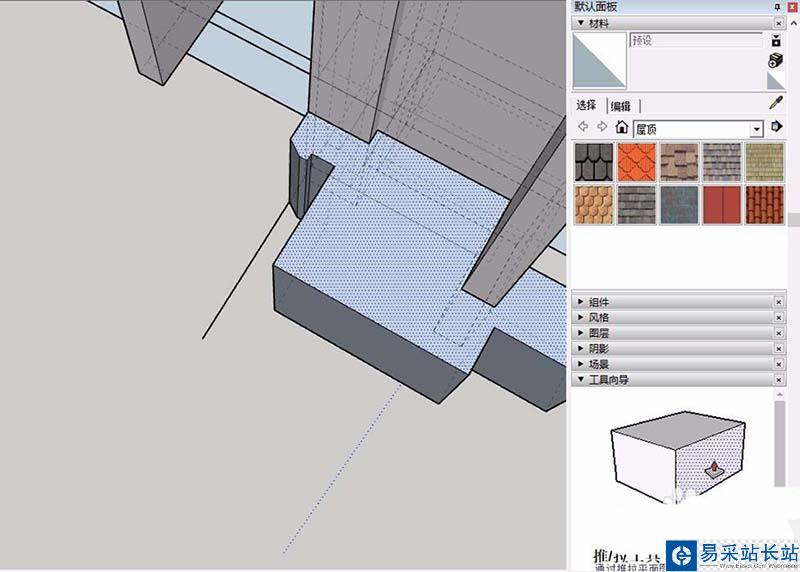

5、搭建一個外飾面體快之后，我們最好及時對體塊進行編組，避免后續的工作出現問題，拉出合適的高度。

6、一般外飾面可能會有特殊的轉折，我們需要注意沿著圖紙進行體塊的建立，完成后，即可完成墻體外飾面的繪制。

以上就是su繪制cad圖紙外飾面的教程，希望大家喜歡，請繼續關注錯新站長站。
