ProE繪制的零件邊緣明明畫的是圓弧，為什么出來的是鋸齒狀，該怎么解決這個問題呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.27GB更新時間：2017-06-14

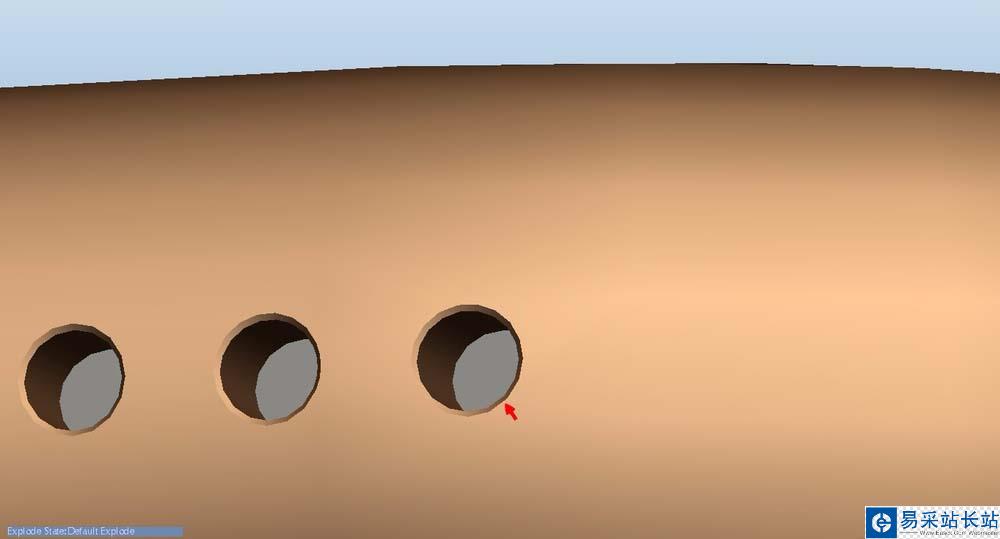

1、打開零件后，發現圓孔不圓，有鋸齒邊，還以為那里出問題了。其實是設置顯示的問題

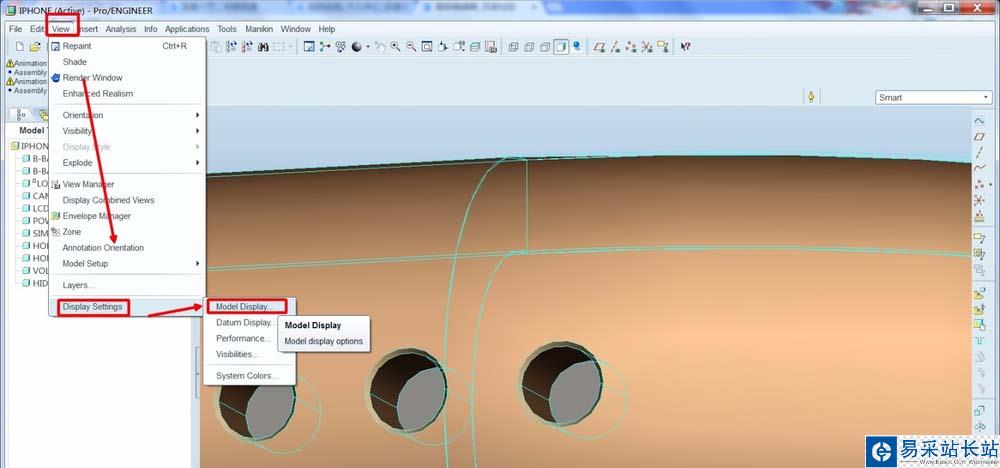

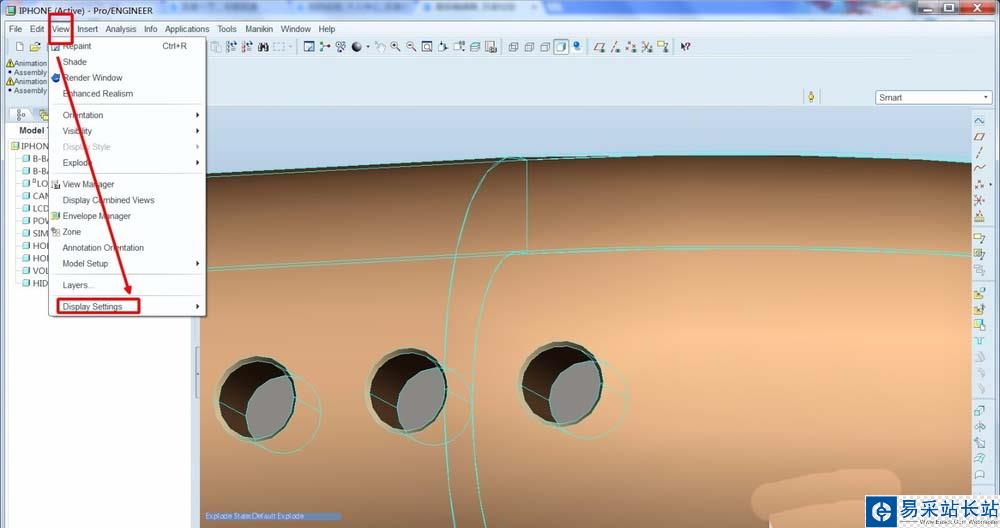

2、首先打開視圖后的顯示設置，零件設置

3、零件設置

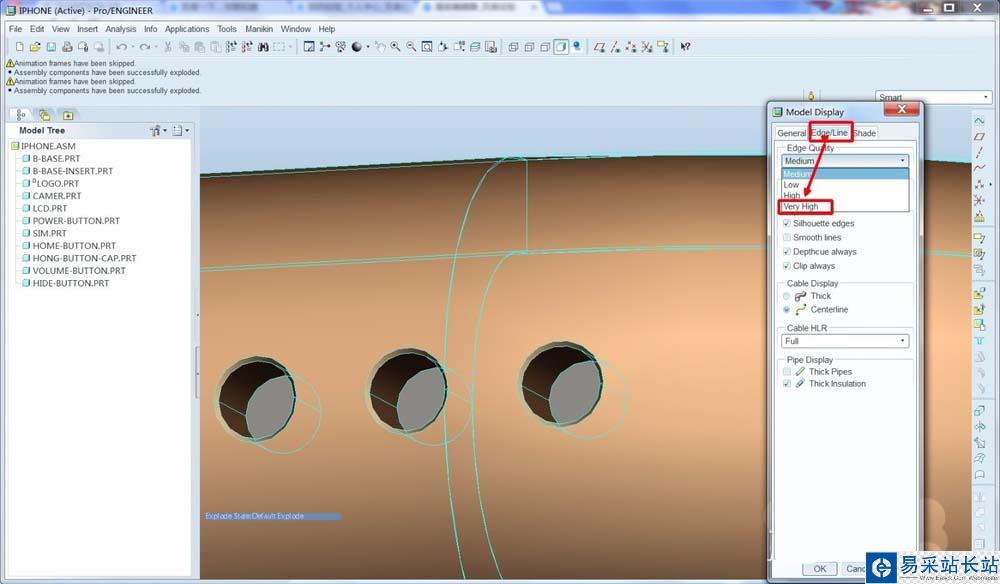

4、選擇邊線設置，設置為非常高

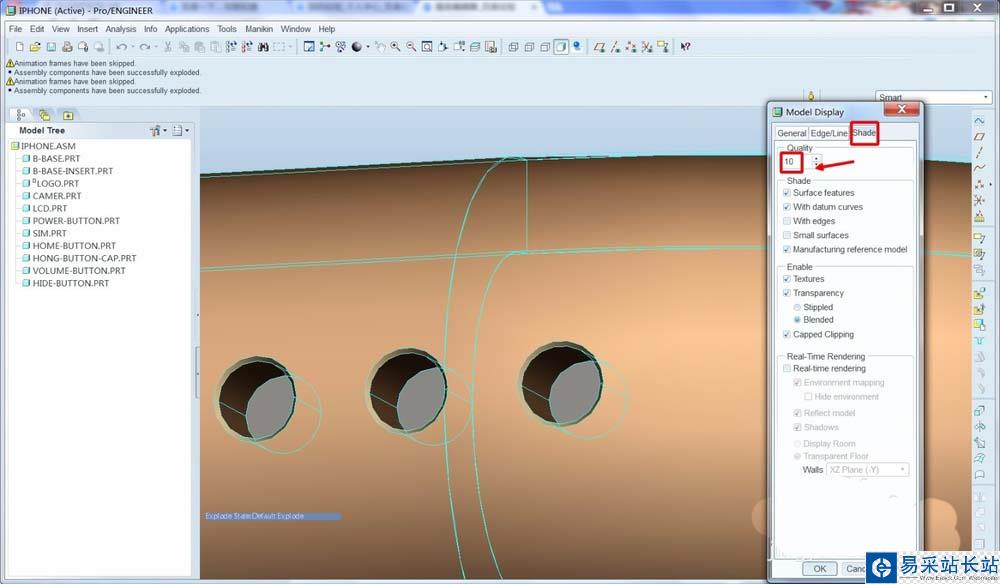

5、Shade設置到最高值10

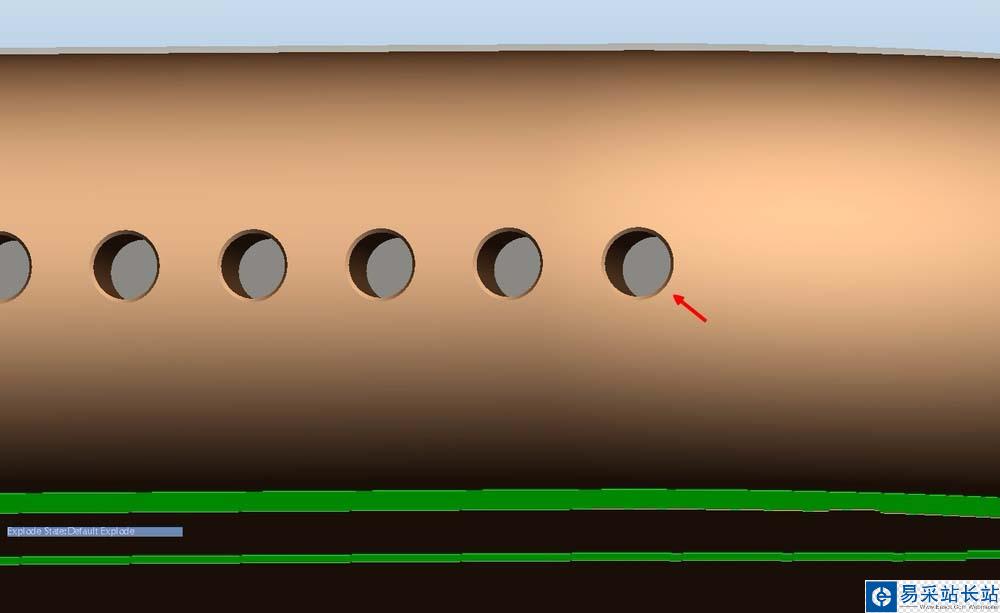

6、完成后保存，這樣在來看孔的位置。是不是平滑了，不在有鋸齒狀

以上就是ProE零件邊緣有鋸齒的解決辦法，希望大家喜歡，請繼續關注錯新站長站。
