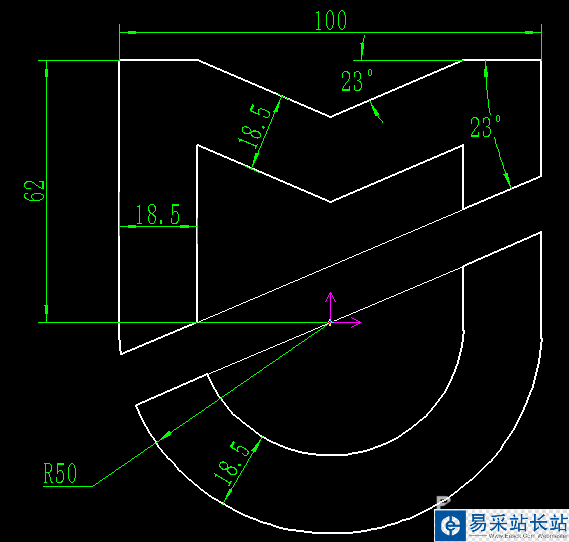

CAXA中繪制圖形很簡單，想要設計米家logo，該怎么設計呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖版 2018 Pacth破解工具 中文激活綠色版 64/32位軟件大小：73.7KB更新時間：2017-09-18

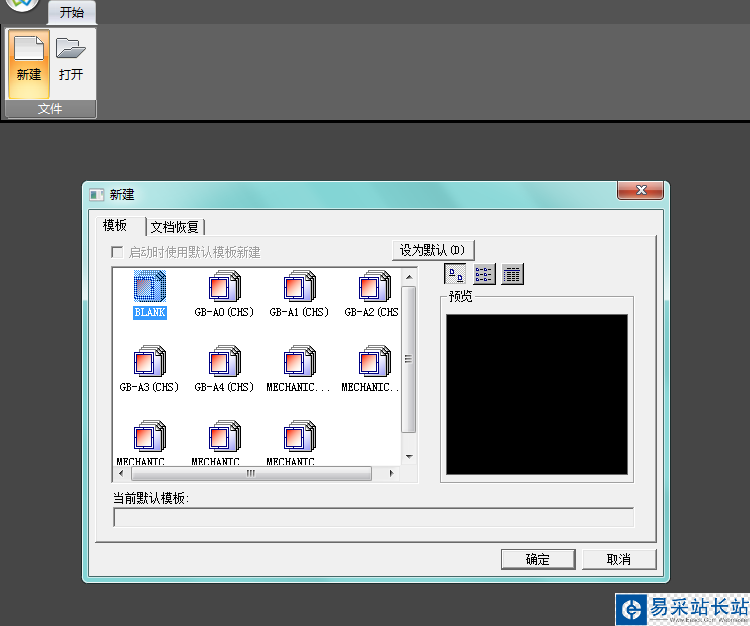

1、首先打開caxa軟件，新建“BLANK”空白圖紙；

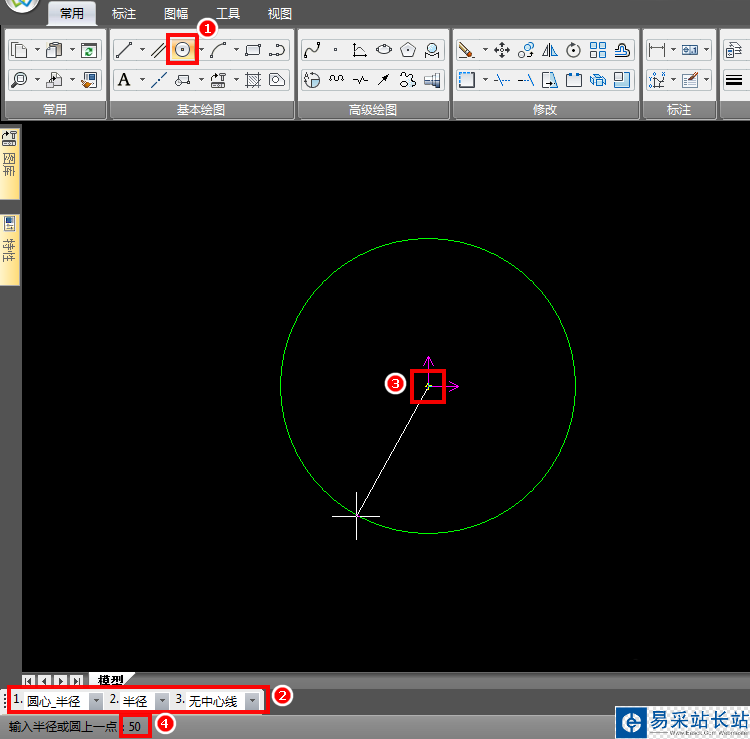

2、先繪制主要外形，使用圓命令，以坐標原點為圓心繪制直徑為100的圓；

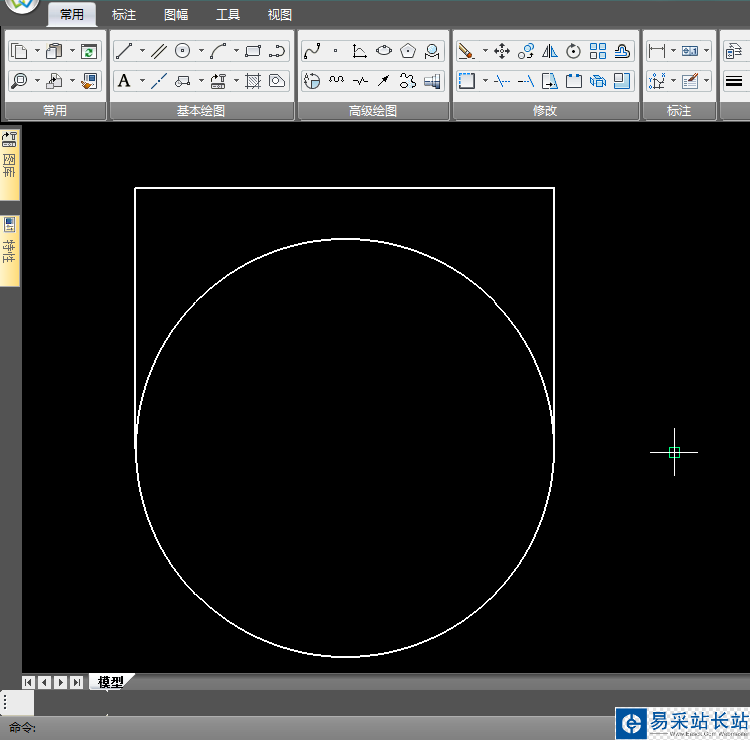

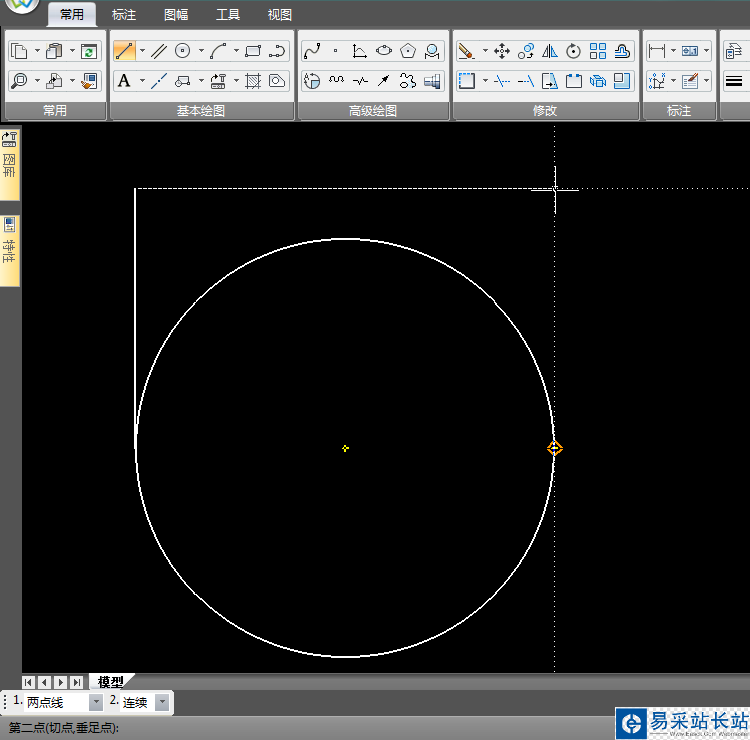

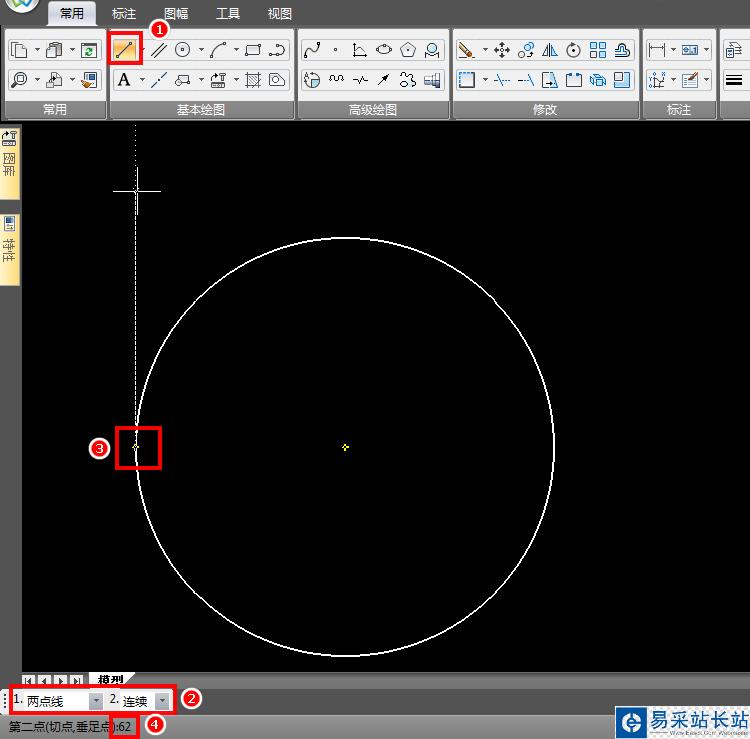

3、再以圓的最左邊為起點，向上繪制長62的豎直直線，接著如圖對齊繪制長100的水平線段，再向下繪制豎直直線與圓相切；

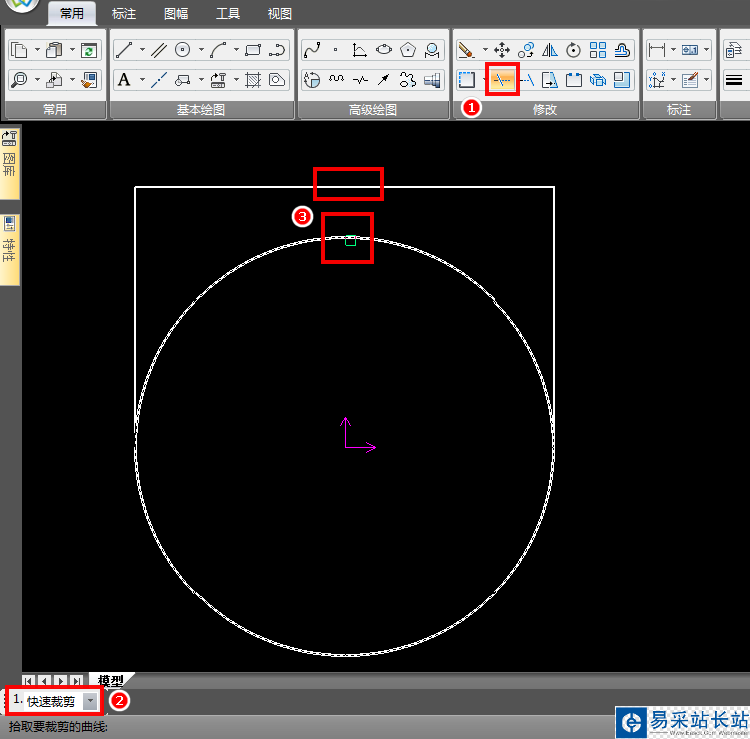

4、刪除上半圓和水平直線；

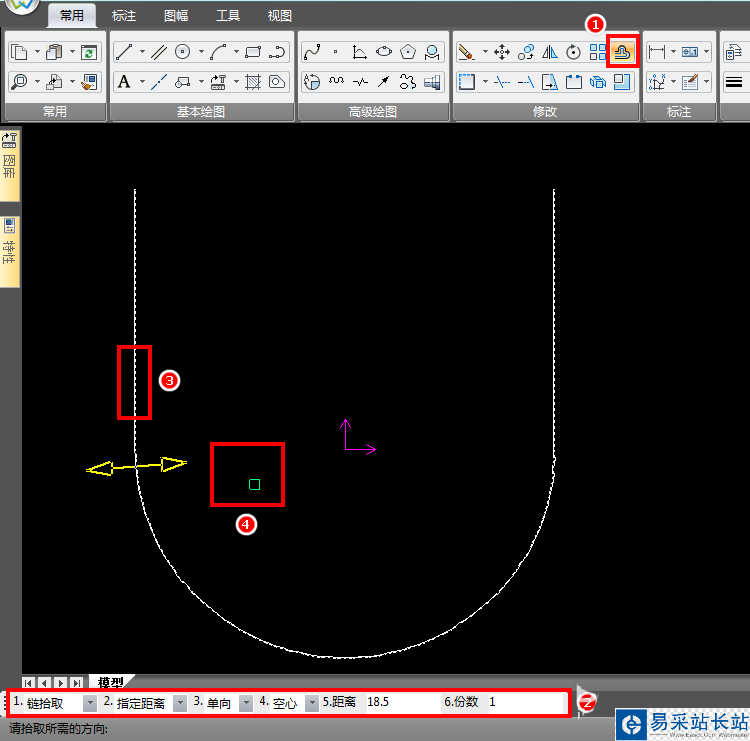

5、使用等距線命令，鏈?zhǔn)叭D形，向內偏移18.5；

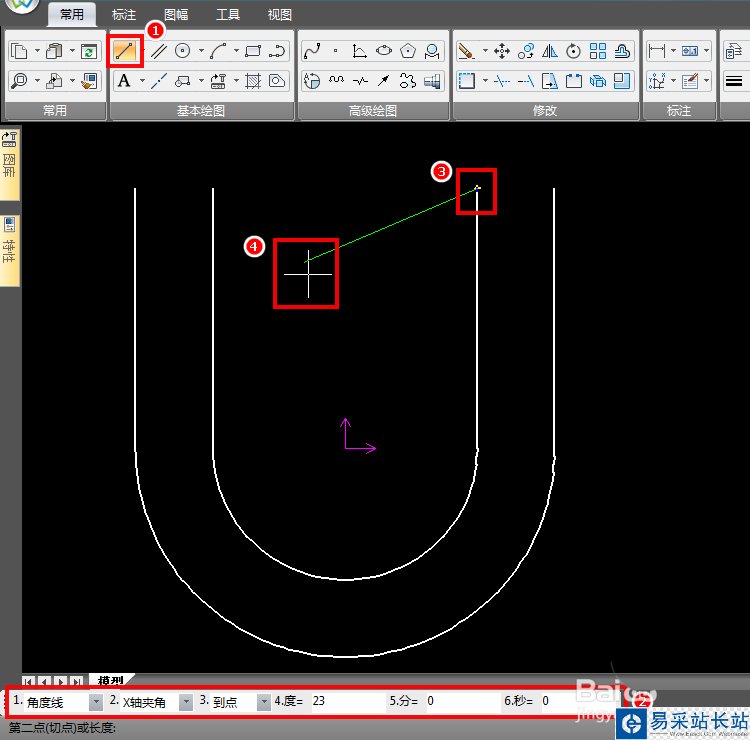

6、以等距后圖形的右上角為起點繪制與X軸夾角23°的直線；

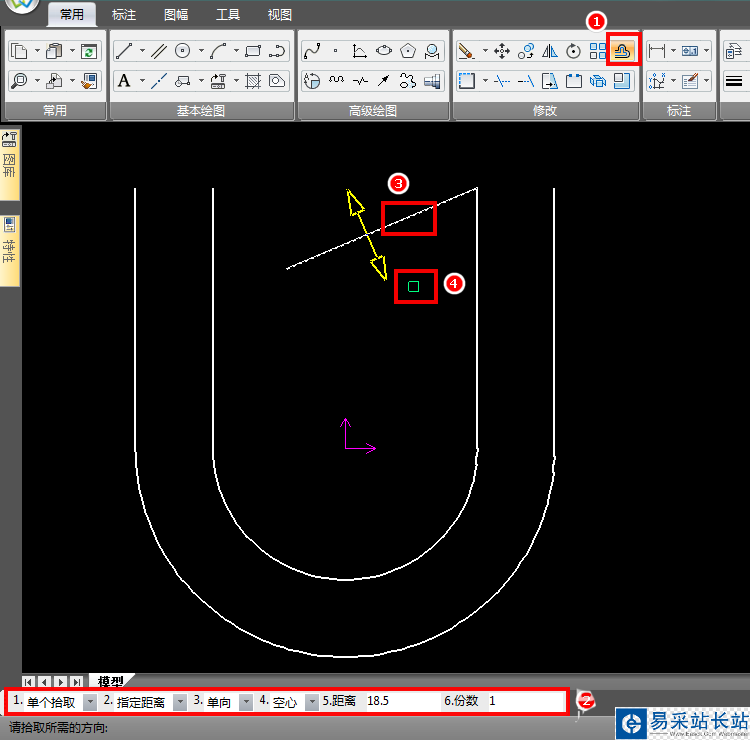

7、接著使用等距線命令向下偏移剛繪制的角度線18.5；
