ProE中想要快速畫一個波形出來，該怎么繪制呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0破解文件 含32位/64位 免費版軟件大小：44.3KB更新時間：2015-04-08

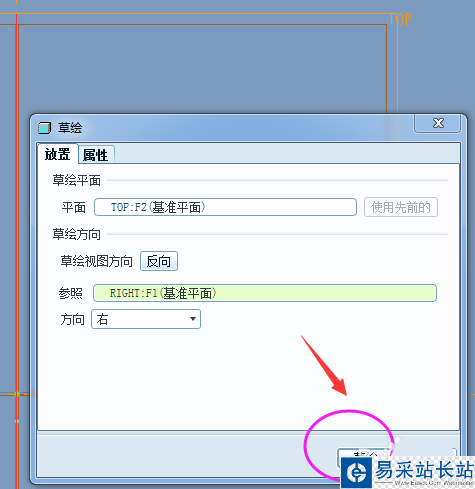

1、打開或新建零件，新建一個草繪，可選Top面做草繪平面。

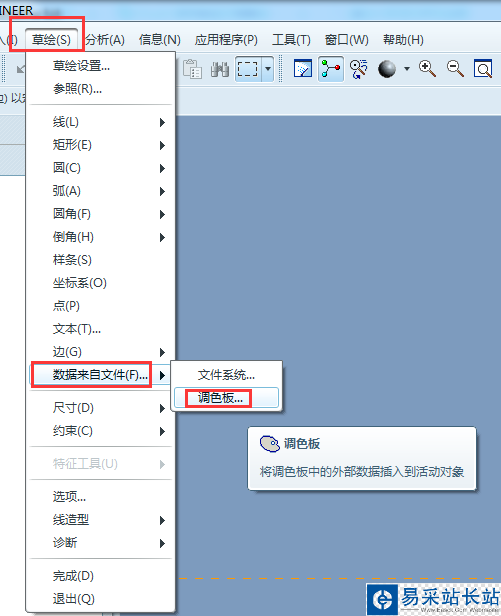

2、進入草繪界面后，依次點擊“草繪”-“數據來自文件”-“調色板”。

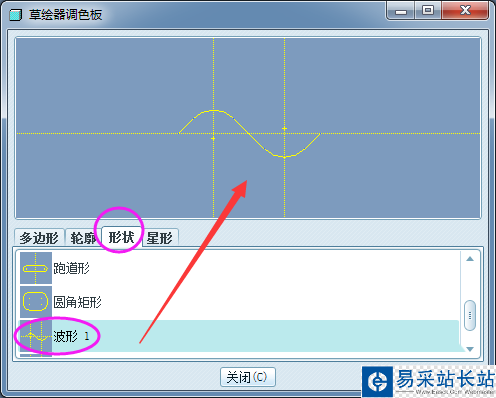

3、系統彈出“草繪器調色板”的屬性窗口如下所示，點擊“形狀”，點擊選擇“波形1”，最上面的窗口會有預覽效果，對“波形1”雙擊鼠標左鍵或者拖動到草繪界面，隨意找個位置單擊鼠標左鍵將其放置。

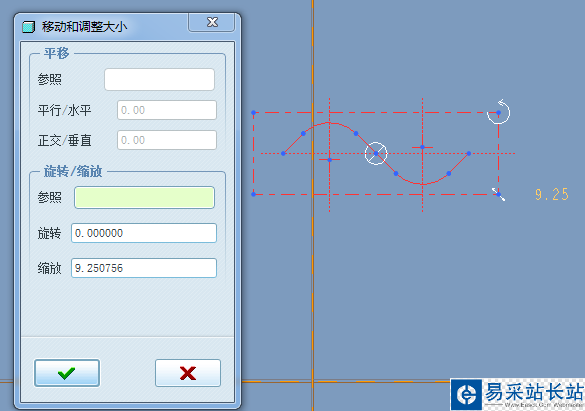

4、“波形1”放置在草繪界面后的效果如下，會有默認尺寸和位置。

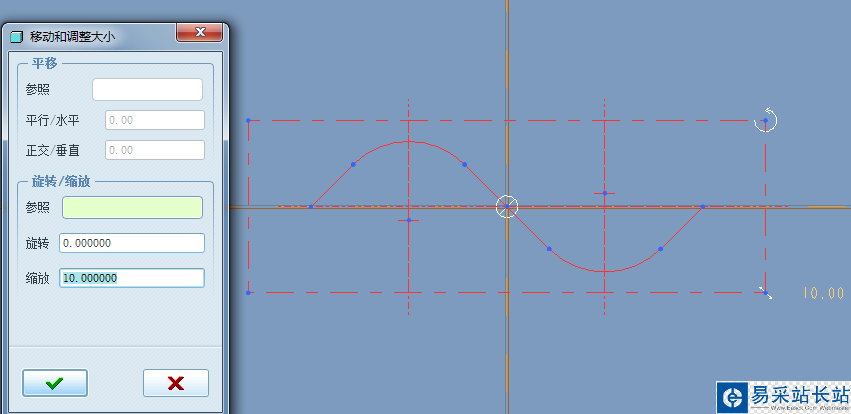

5、調整縮放比例為10或其它值，拖動中心點至原點，其余默認。

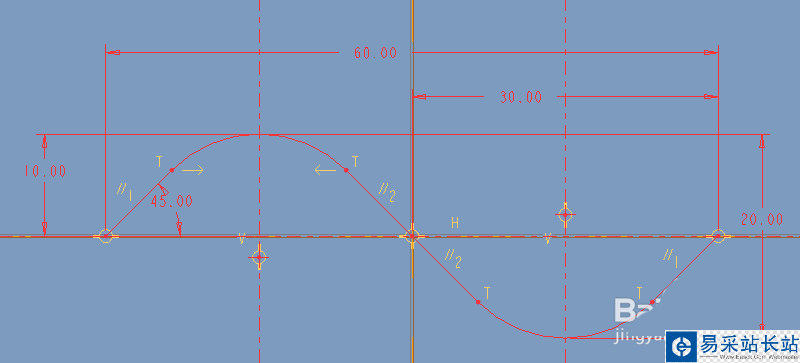

6、放置好的效果如下，可繼續通過尺寸驅動對波形進行調整。

7、后續可對該波形進行特征操作，例如拉伸、旋轉等。

以上就是ProE畫波形的教程，希望大家喜歡，請繼續關注錯新站長站。
