ug設計零件圖的時候，圖紙中有很多輔助特征，輔助的特征又不能刪除，此時使用圖層移動對來其進行管理是最好的做法，該怎么移動呢？下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

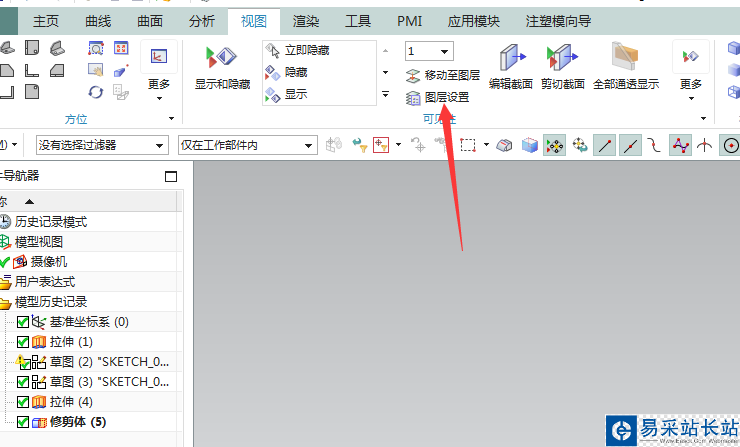

1、圖層命令位于視圖菜單下，在初始的UG繪圖界面中，是看不到圖層工具的，必須從主菜單切換到視圖菜單下；

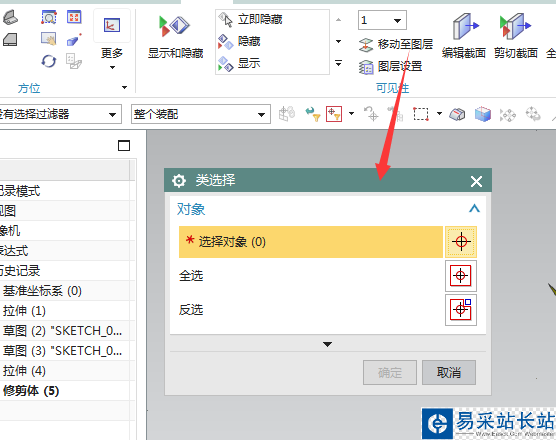

2、點了圖層移動命令后，其會彈出選擇對話框；

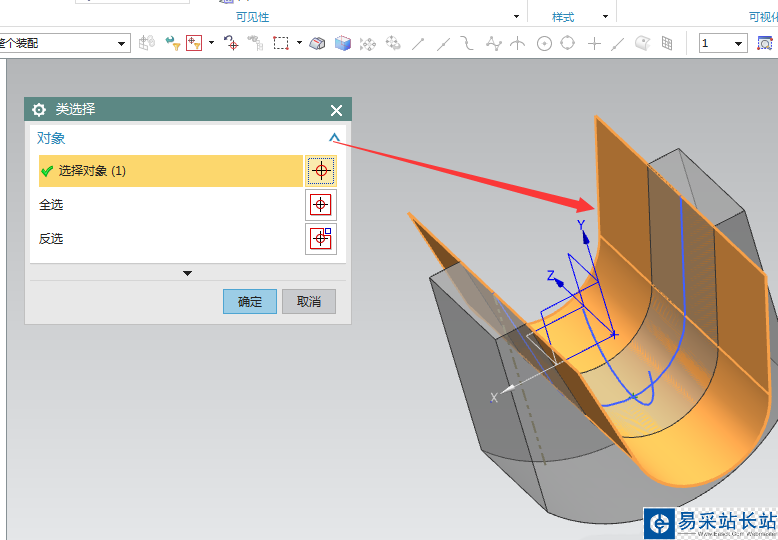

3、選擇下圖的曲面，（在對零件執行移動圖層時，盡量歸類，比如曲線、點、曲面、基準等，都各自放一層，方便管理）

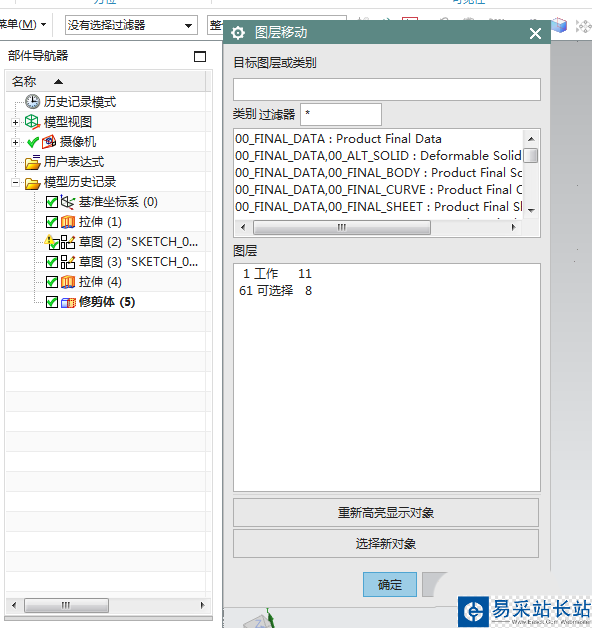

4、選擇完成后，點確定，此時就彈出了圖層對話框；

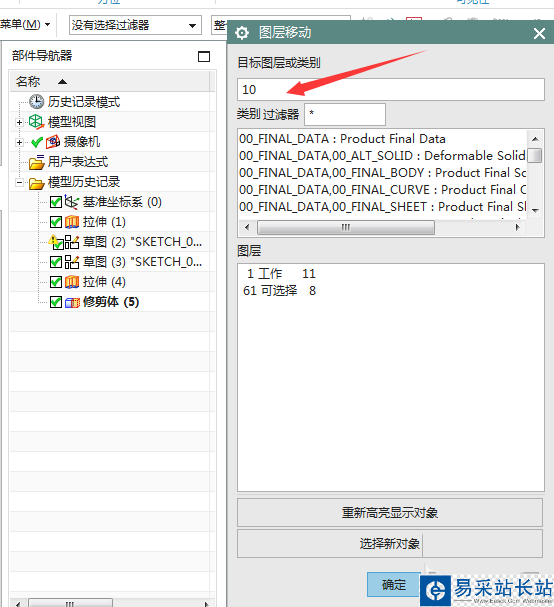

5、在第一欄指定層的數字；（UG中共有1-256層，設計師可以自由選擇圖層）

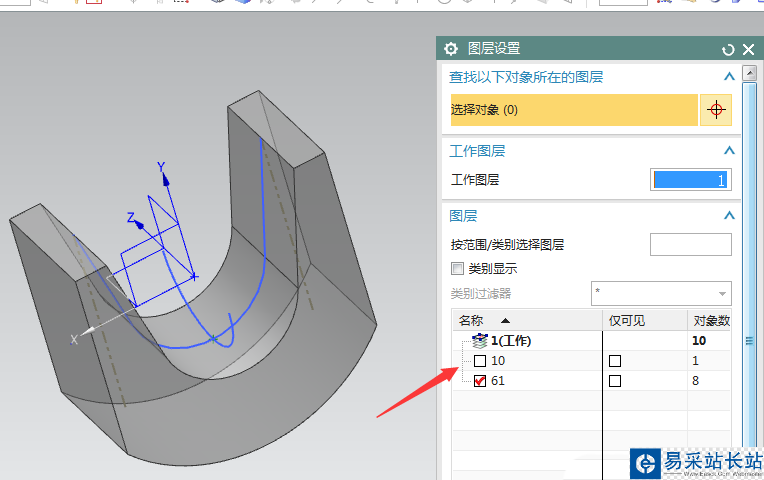

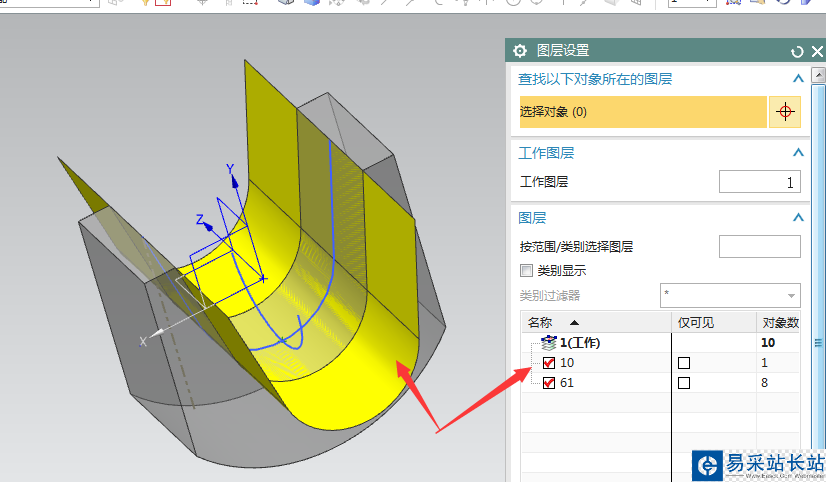

6、在執行圖層移動后，其曲面就自動隱藏了，如需要其顯示，可以單擊圖層管理，把其打開即可，如圖2；

圖層移動是使用圖層來管理零件的一種方法，其目的是使用繪圖界面更加簡潔；無論設計什么樣的零件，為了達到最終的設計效果，希望大家喜歡，請繼續關注錯新站長站。
