SketchUP中需要導入cad的圖紙，該怎么導入呢？今天我們就來看看SketchUP中導入cad平面圖紙的教程。

1、首先在CAD中選取一張平面圖，并輸入“co”復制多一個平面圖（如圖所示）

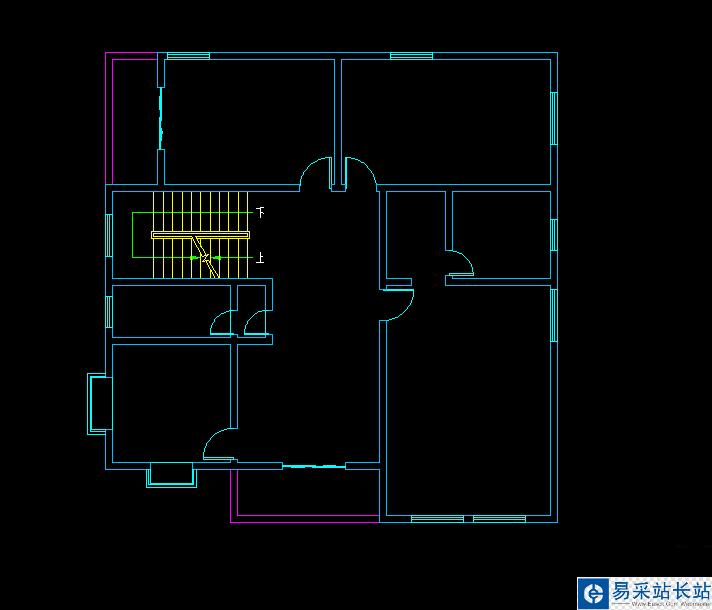

2、在選取好的CAD平面圖的基礎上，刪除一些相對于在SketchUP 中建模的無用圖形。如標注、軸線、填充、文字、圖框。（除后效果如圖）

3、再將平面圖轉成T3版本，存在一個文件中。（注：不轉成T3版本，導入SketchUP 中會顯示不出某些線條）

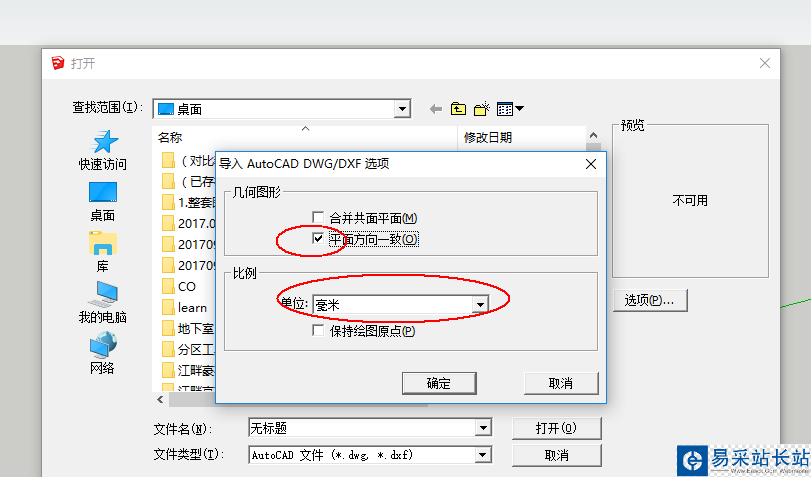

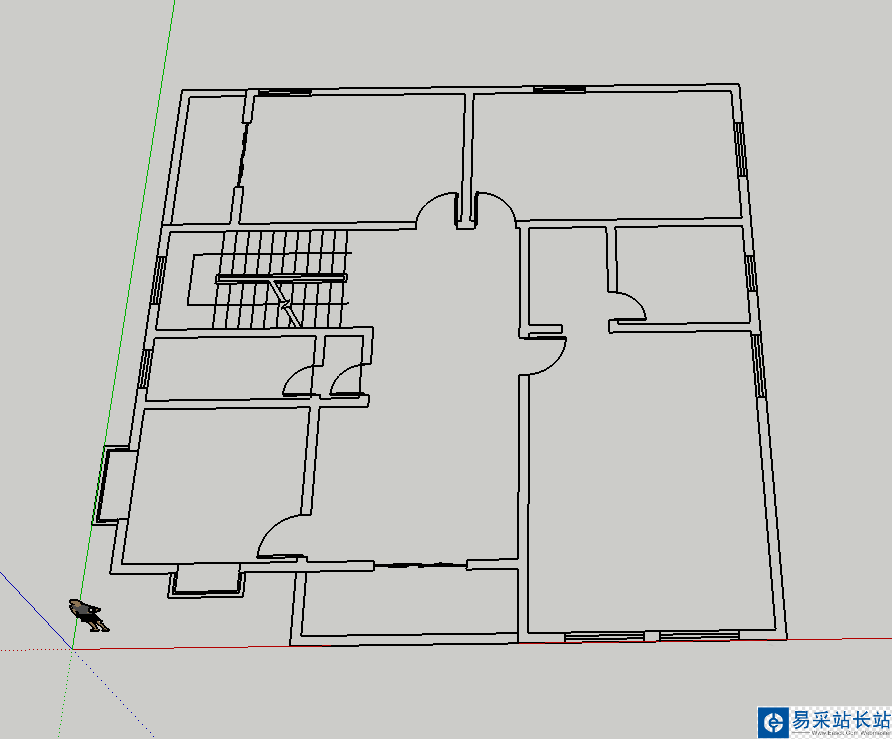

4、打開SketchUP，點擊左上角“文件”“導入”彈出此對話框，選擇保存好的CAD-T3版本文件。再點擊“選項”勾選“平面方向一致”“，單位：毫米”，按“確定”，SketchUP中即顯示此平面圖

以上就是SketchUP中導入cad建筑平面圖的教程，希望大家喜歡，請繼續關注錯新站長站。
