CATIA裝配體中的零部件的參考元素如點、線、面沒有及時被隱藏，導致裝配體參考元素混亂，分不清從屬關系，想要隱藏所有的參考元素，該怎么隱藏呢？下面我們就來看看詳細的教程。
1、首先我們打開任意一個CATIA裝配體模型，可以看到模型中共有三個零件，他們的基準面以及草圖都顯示在三維界面中，在建模完成以后，這些元素已經沒有需要被隱藏起來；

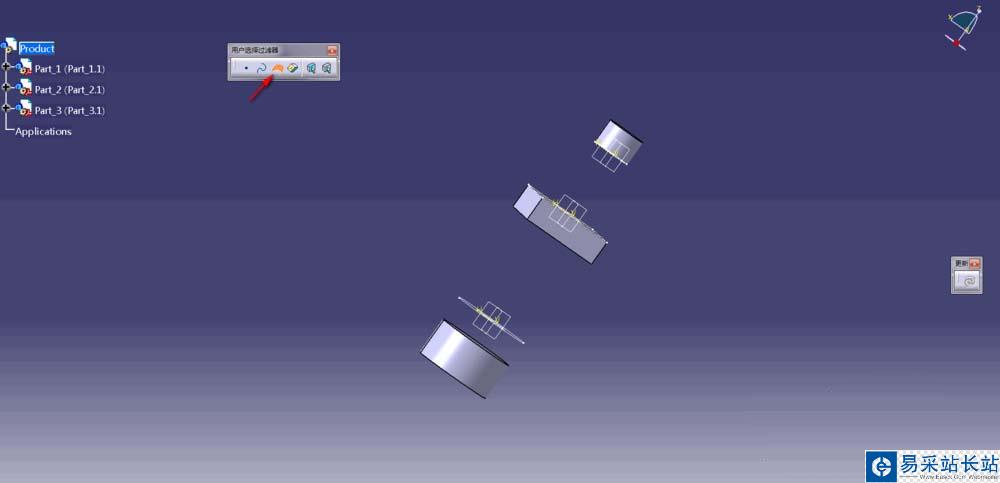

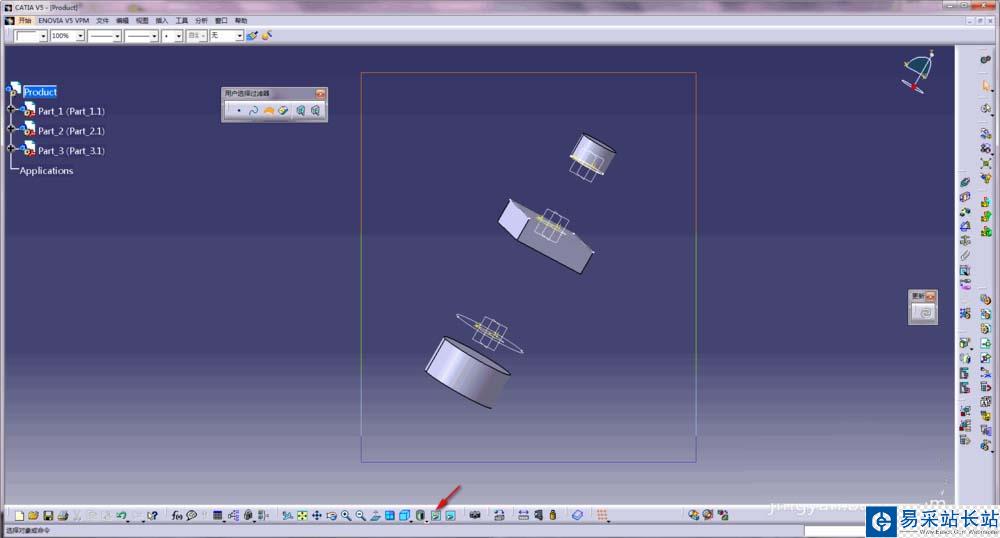

2、我們在右側工具欄中找出用戶選擇過濾器，單擊曲面類型，并在視圖界面鼠標框選模型，這時圖形區所有參考曲面（包含參考平面）都會被選中，單擊隱藏/顯示按鈕；

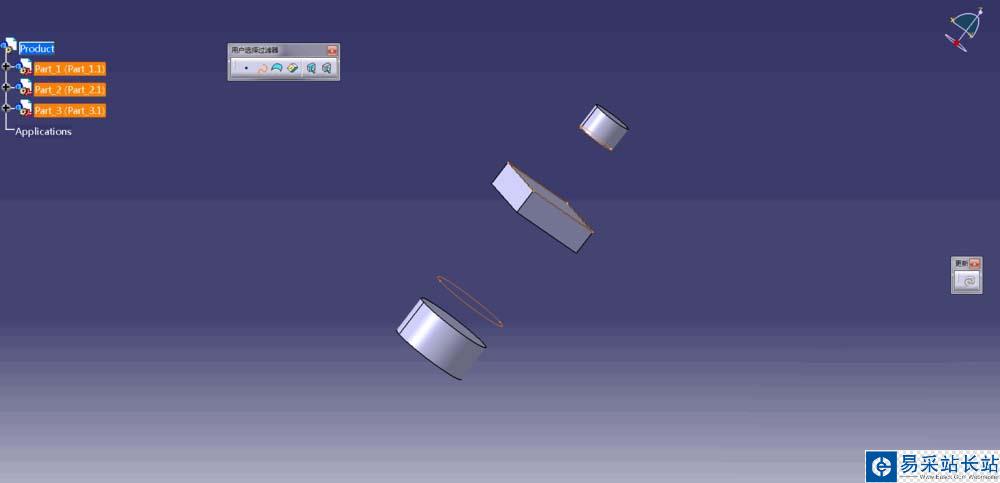

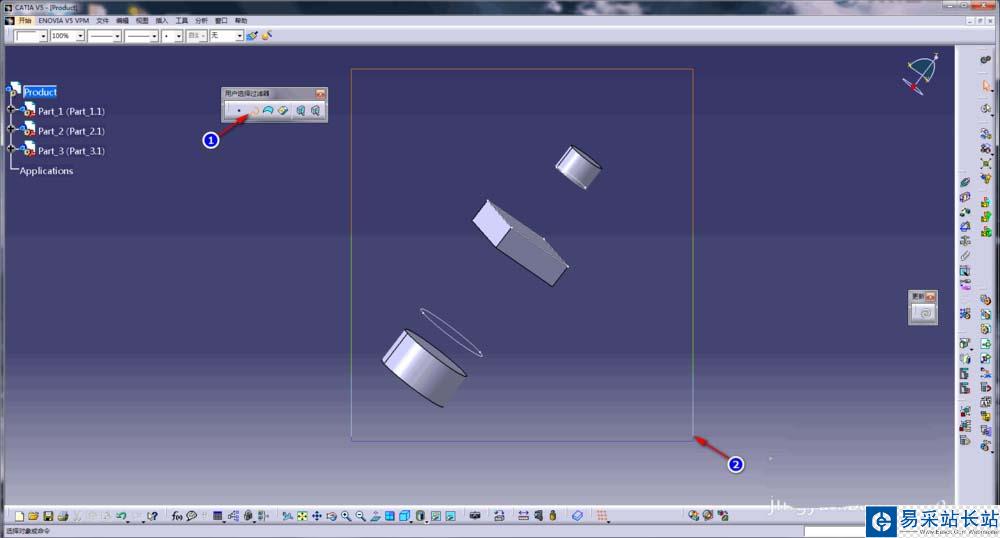

3、繼續在用戶選擇過濾器中單擊曲線類型，并用鼠標左鍵框選視圖中的模型，這樣模型中的所有草圖同時被選中（草圖被定義為曲線的一種），單擊隱藏按鈕，如下圖所示；

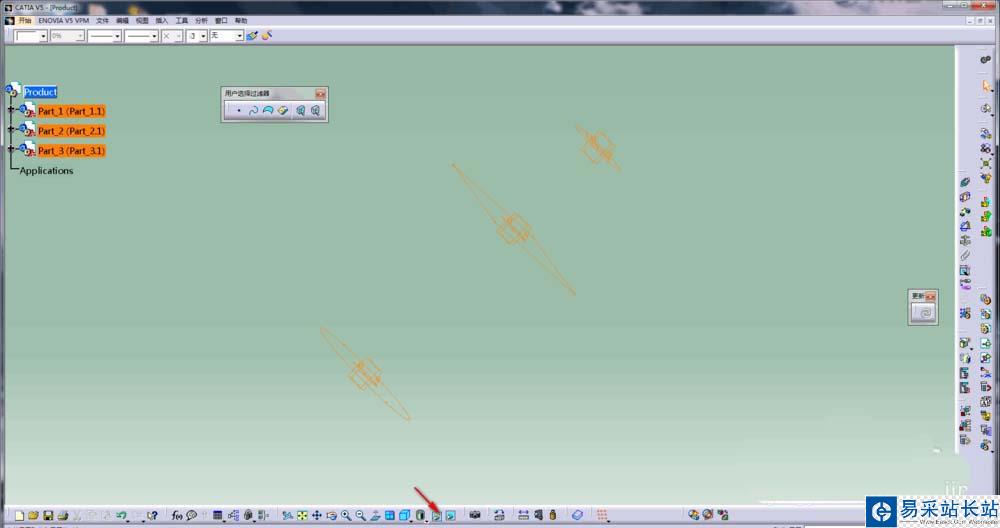

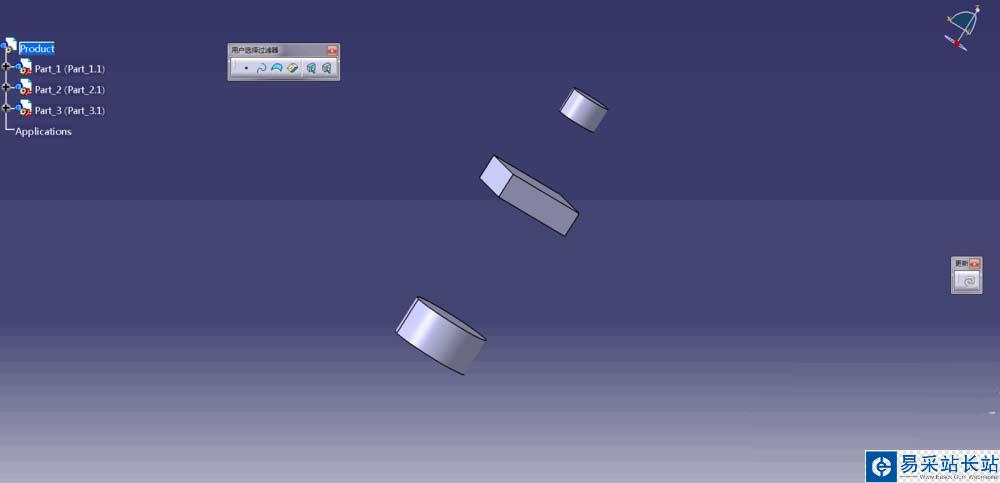

4、這樣通過用戶選擇過濾器中曲線類型、曲面類型和隱藏按鈕，實現了對模型所有參考元素的隱藏操作，我們單擊交換可視空間按鈕，查看被隱藏的參考元素；

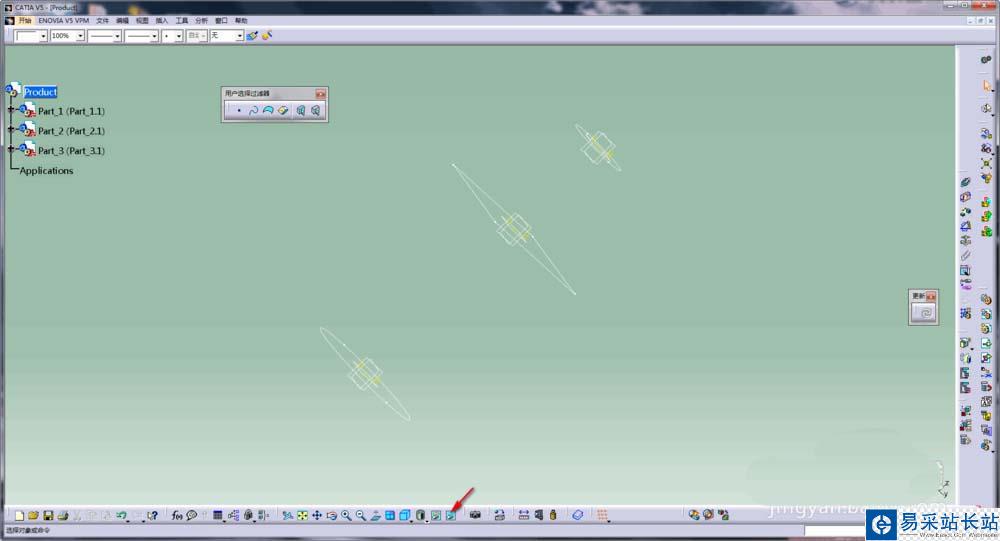

5、在可是空間中鼠標框選被隱藏的曲線和曲面，單擊顯示按鈕，曲線和曲面就會被還原到三維界面中，單擊交換可視空間返回初始三維界面，如下圖所示，完成所有操作。
以上就是CATIA隱藏裝配體中所有參考元素的教程，希望大家喜歡，請繼續關注錯新站長站。
