catia怎么繪制螺旋樣式的彈簧模型?

2024-07-16 17:22:06
字體:
來源:轉載
供稿:網友

catia中不能直接創建螺旋彈簧,需要經過多個步驟進行創建。現在以catia v5r20軟件為例介紹螺旋彈簧三維模型的創建方法。

軟件名稱:CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大小:4.18GB更新時間:2017-06-14

1、通過菜單路徑:開始>機械設計>零件設計,創建新零件。

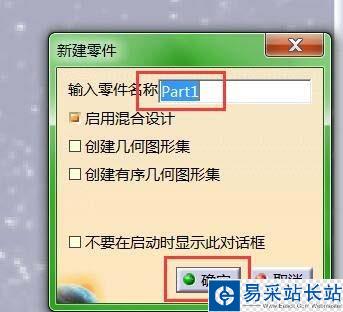

2、在軟件右下角提示新建零件設置窗口,給零件起個合適的名字(不能用中文),單擊“確定”,進入零件設計界面。

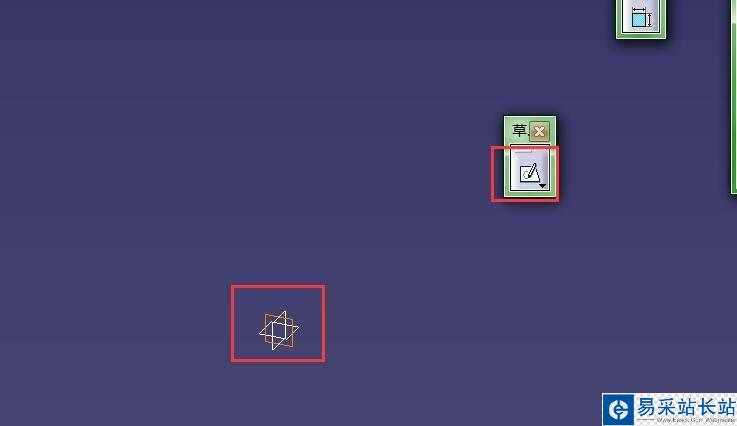

3、在零件設計界面選中一個平面,并單擊“草圖”按鈕,進入草圖設計。

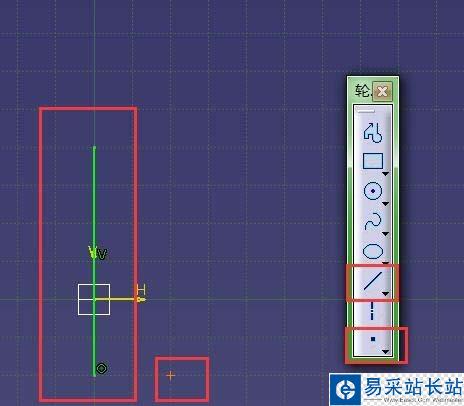

4、分別用工具欄中按鈕,創建圖示直線,作為螺旋線中線;創建點,作為螺旋線起點。注意:要創建直線而不是軸線,否則退出草圖編輯器,看不到軸線。

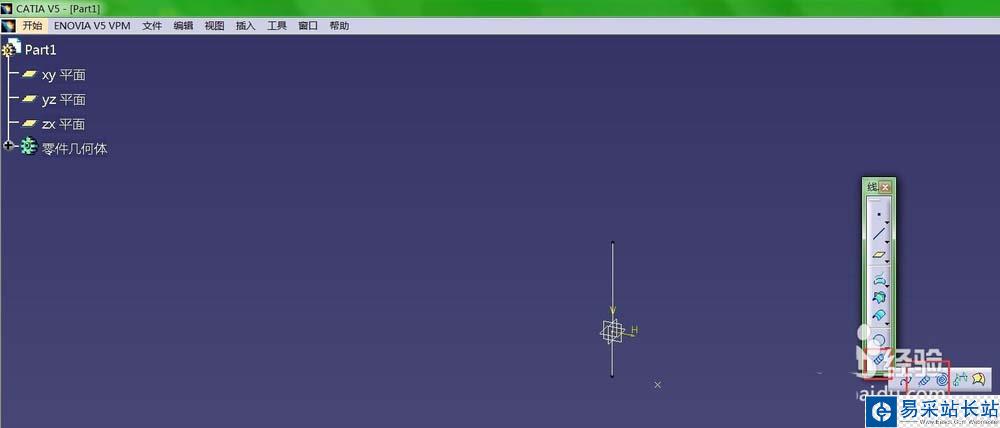

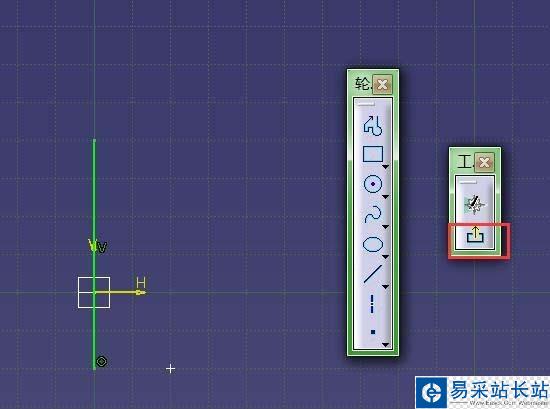

5、單擊“退出工作臺”按鈕,退出草圖編輯器,此時零件設計主界面如圖所示,可以看到創建的直線和點。

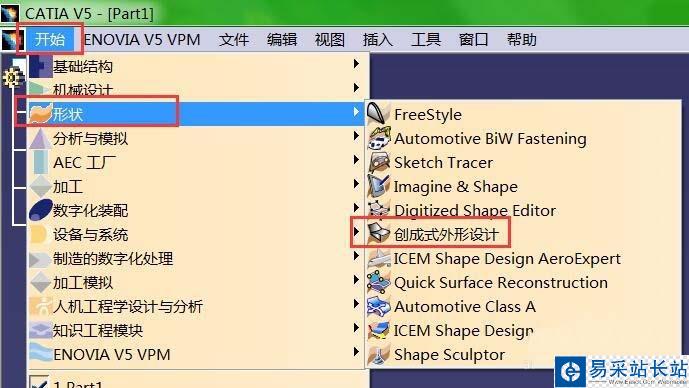

6、接著打開菜單路徑:開始>形狀>創成式外形設計,進入創成式外形設計界面。

7、此時創成式外形設計界面,可以從圖示發現此時并未新建零件,還是在之前創建的零件上進行編輯,只是工具欄不同了,找到圖示中“樣條線”工具欄,找到“螺旋線”按鈕,單擊。

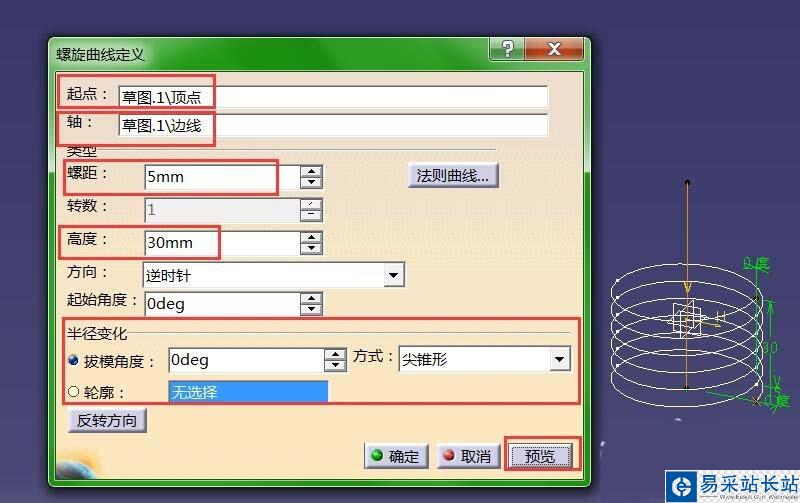

8、進行螺旋線設置,起點設置為剛才的起點,軸線設置為剛才的直線,設置螺距、高度,不要設置轉數,方向按需設置,半徑變化用來設置變半徑螺旋線。每次更改可以點預覽,設置完成,單擊“確定”。

上一頁12 下一頁 閱讀全文
