今天我們就來看看Catia中建模曲連桿的教程，很簡單，請看下文詳細介紹。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

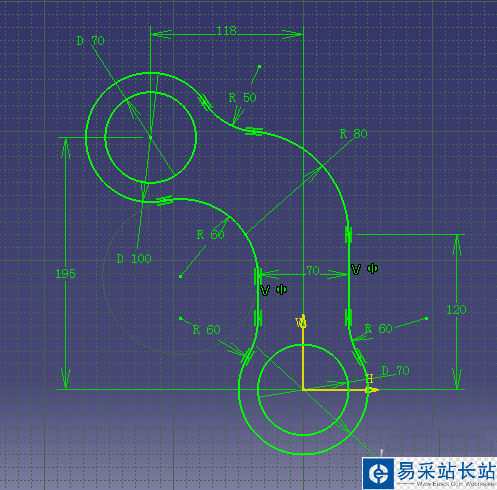

1、進入零件設計模塊，選擇yz平面作如下草圖。

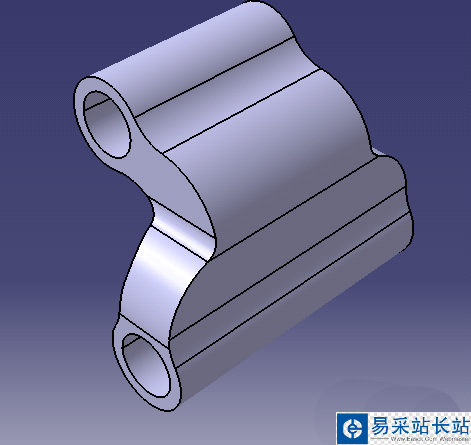

2、進行拉伸，雙向拉伸400mm。

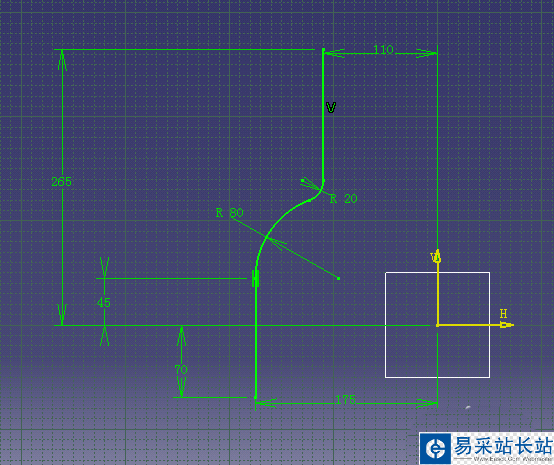

3、選zx平面作如下草圖。

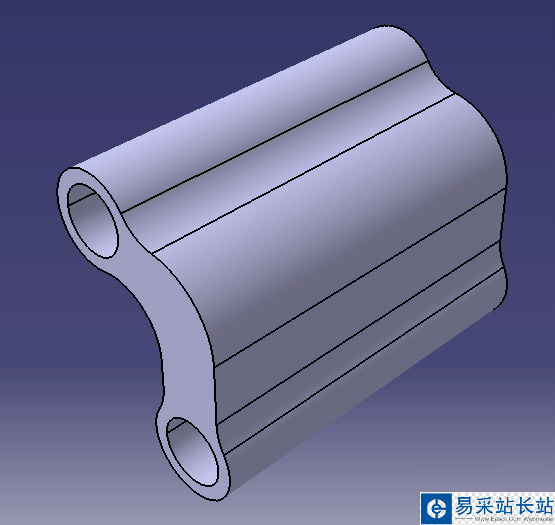

4、進行切割，切割實體和鏡向

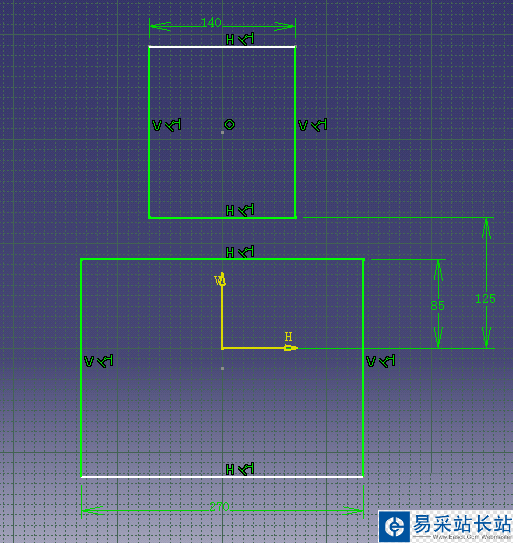

5、選zx平面作草圖

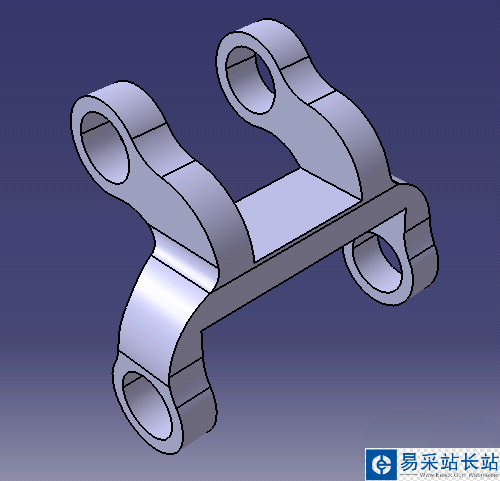

6、進行切割。

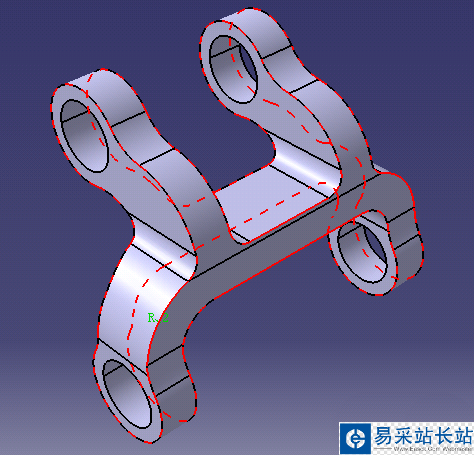

7、將直線的地方倒圓角，完成。

以上就是Catia曲連桿的建模教程，希望大家喜歡，請繼續關注錯新站長站。
