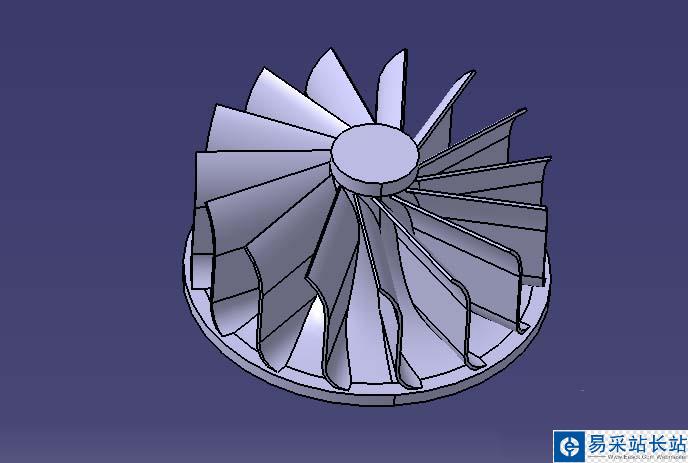

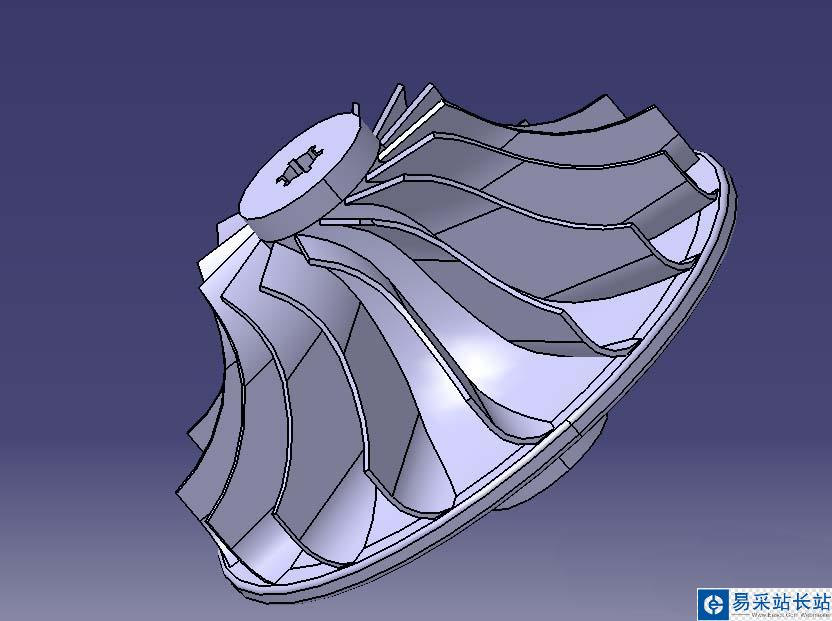

Catia中想要制作渦輪模型,該怎么制作呢?下面我們就來看看詳細的教程。

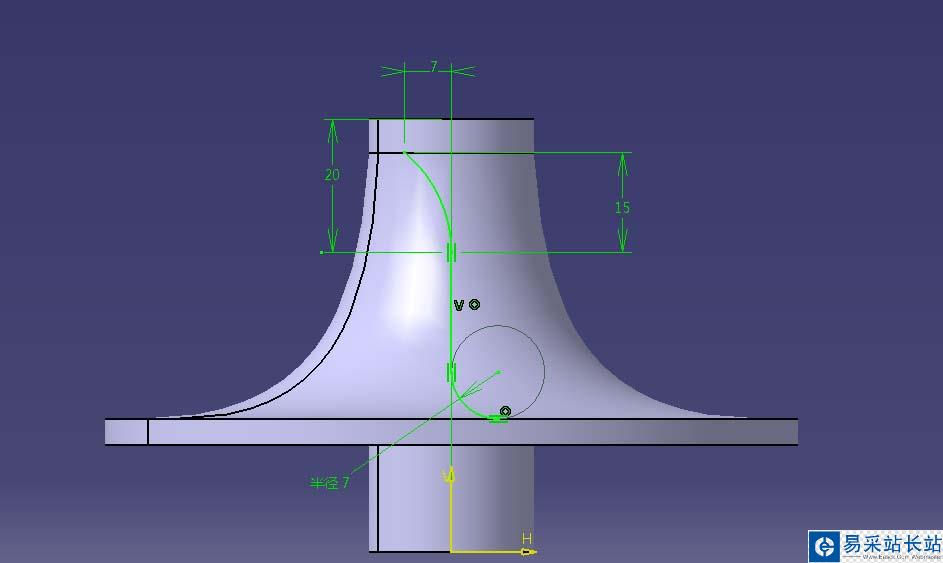

1、進入零件設計模式,在XY平面創建下圖的草圖。

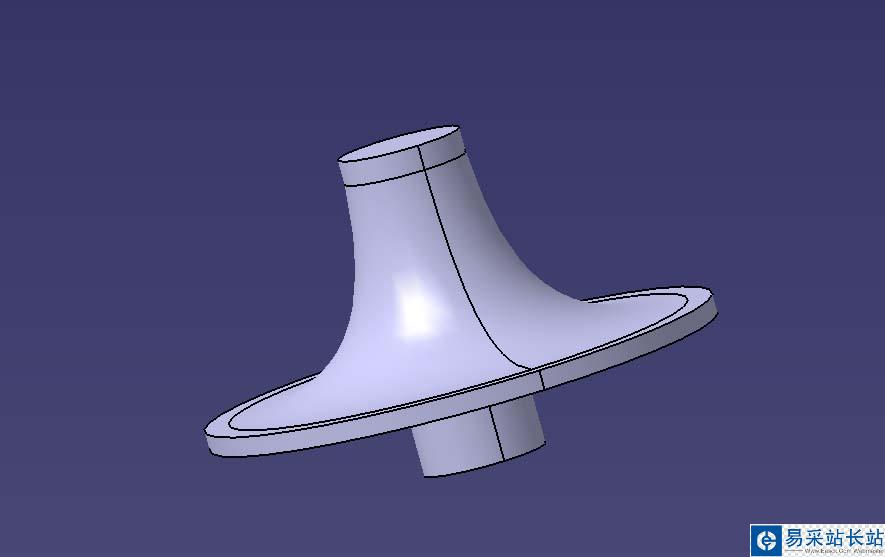

2、進行旋轉。
3、在XY平面創建下圖的草圖。

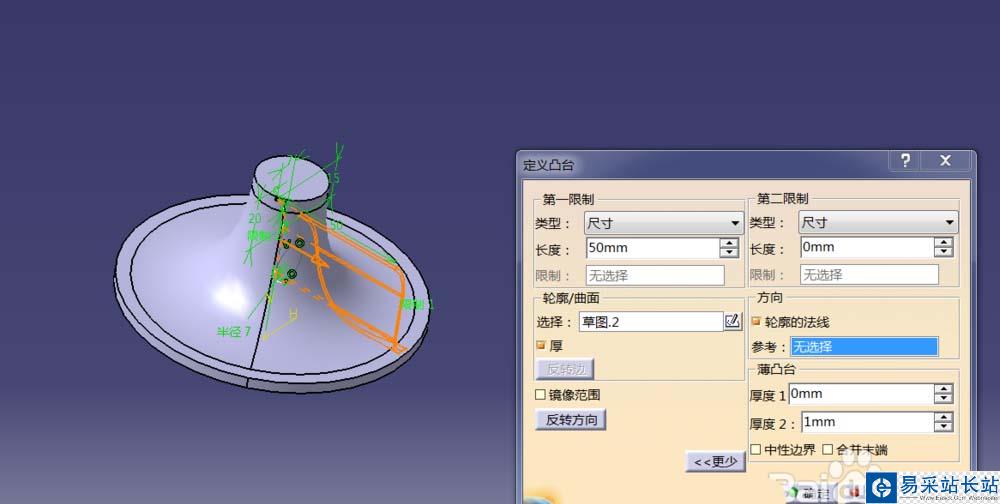

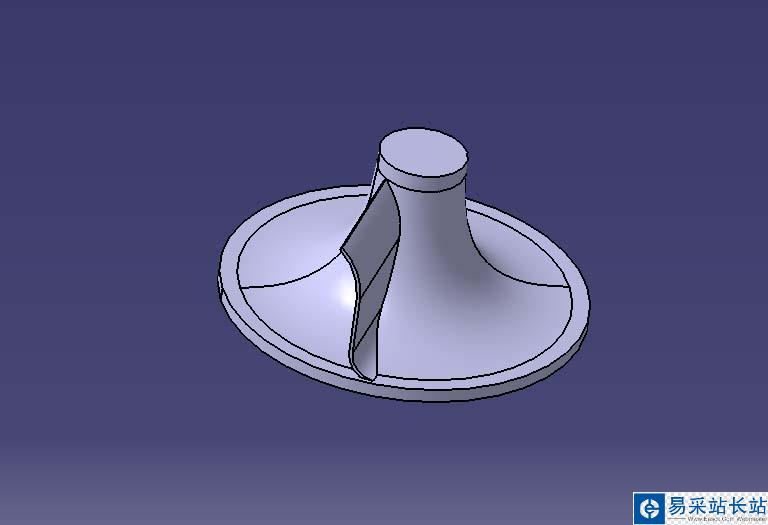

4、進行凸臺,如圖。

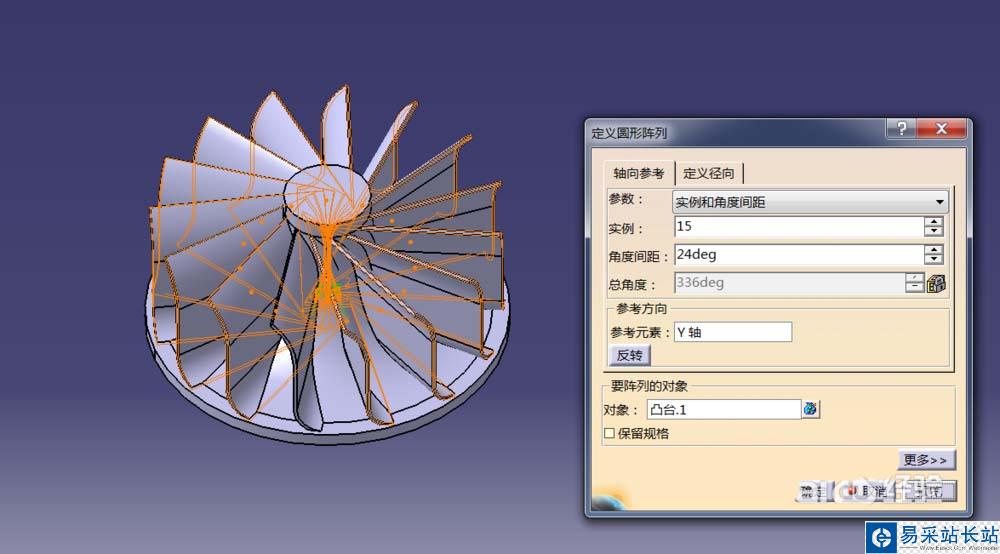

5、進行圓陣列。

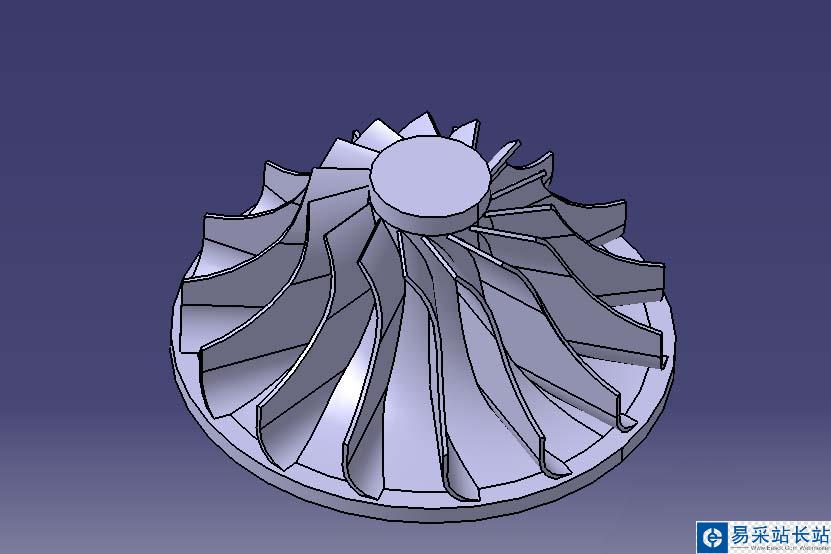

6、在XY平面創建草圖,進行旋轉槽。

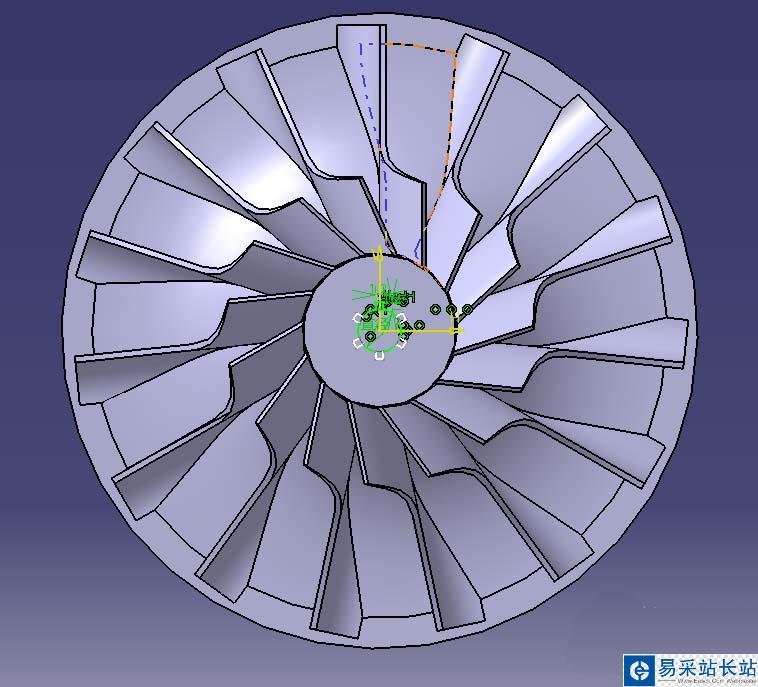

7、在如圖的平面創建草圖。

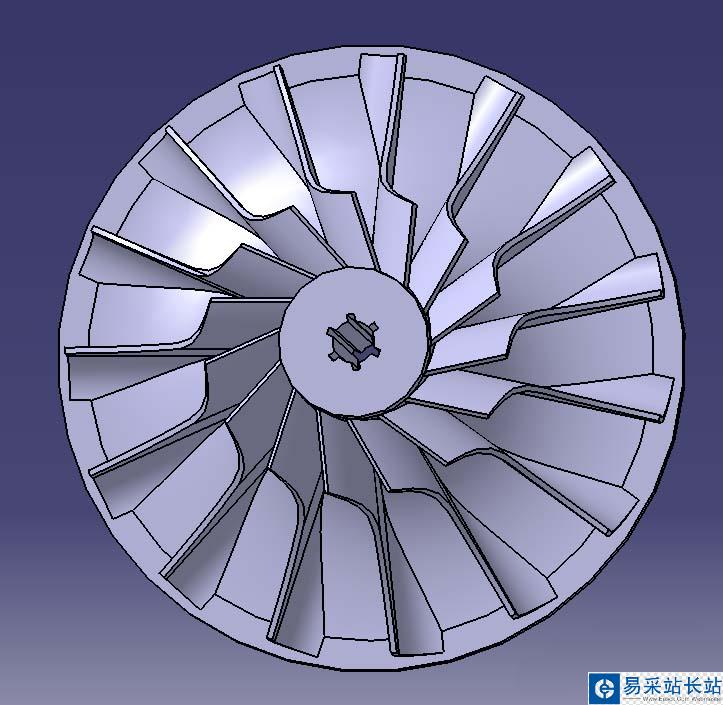

8、進行凹槽命令,倒角,完成。
以上就是Catia設計渦輪模型的教程,希望大家喜歡,請繼續關注錯新站長站。
