CATIA中的零件模型需要進行可變倒角，該怎么制作呢？下面我們就來看看詳細的教程。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

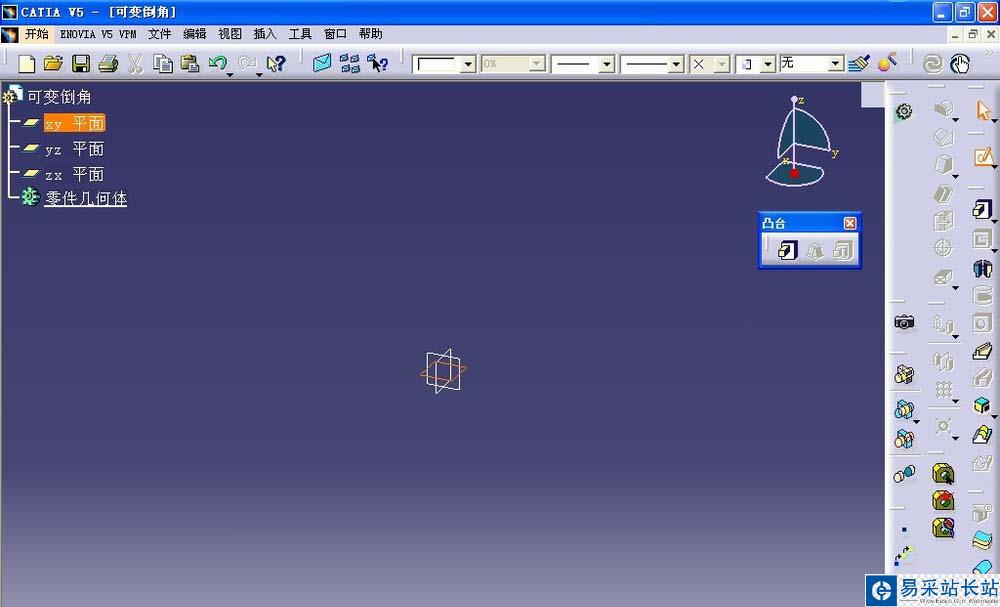

1、打開CATIA，在開始菜單中選擇>機械設計>零件設計；

2、彈出新建零件名稱對話框，將新零件名稱命名為>可變倒角，單擊確定；

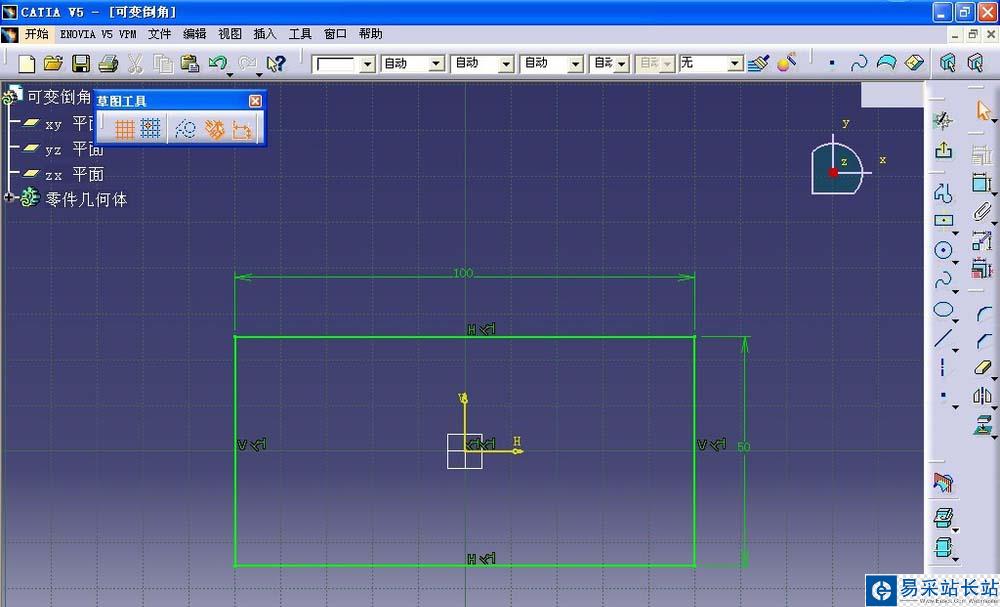

3、以xy平面為基準面進入草圖界面，繪制一個矩形，尺寸為50×100，操作完成后退出草圖界面；

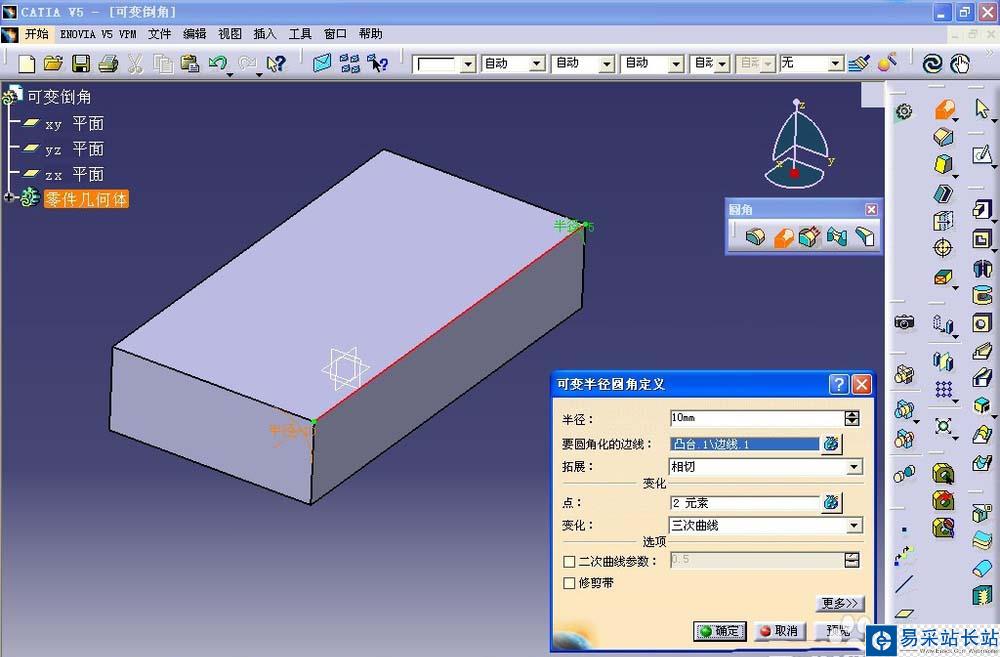

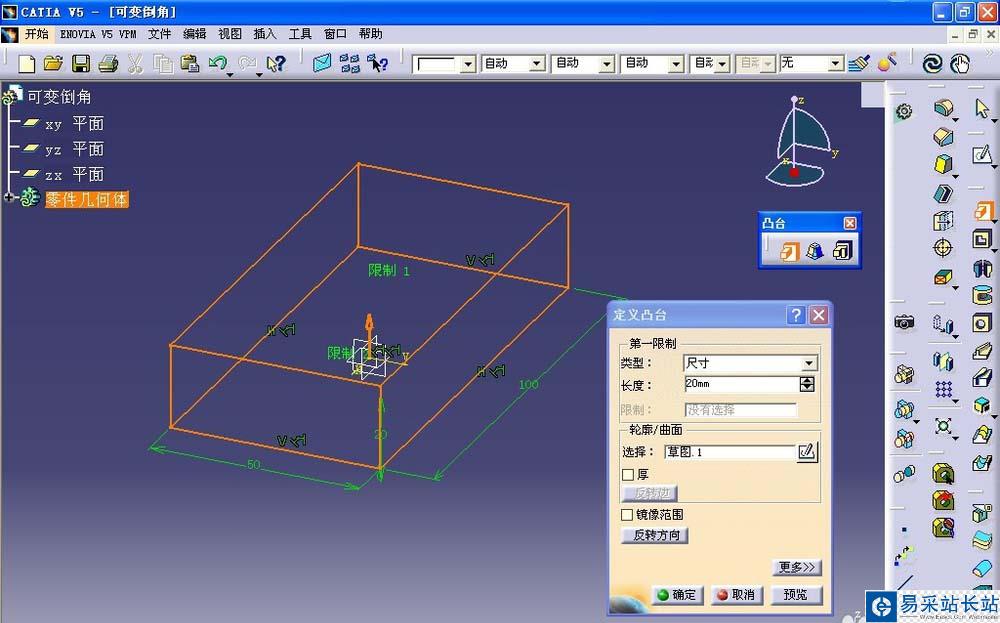

4、在右側工具欄中點>凸臺命令，生成一個長方體，并找到>可變半徑圓角命令，鼠標左鍵單擊，進入命令對話框，半徑設置為5mm，將鼠標移動至圖形區，在橙色尺寸上左鍵雙擊；

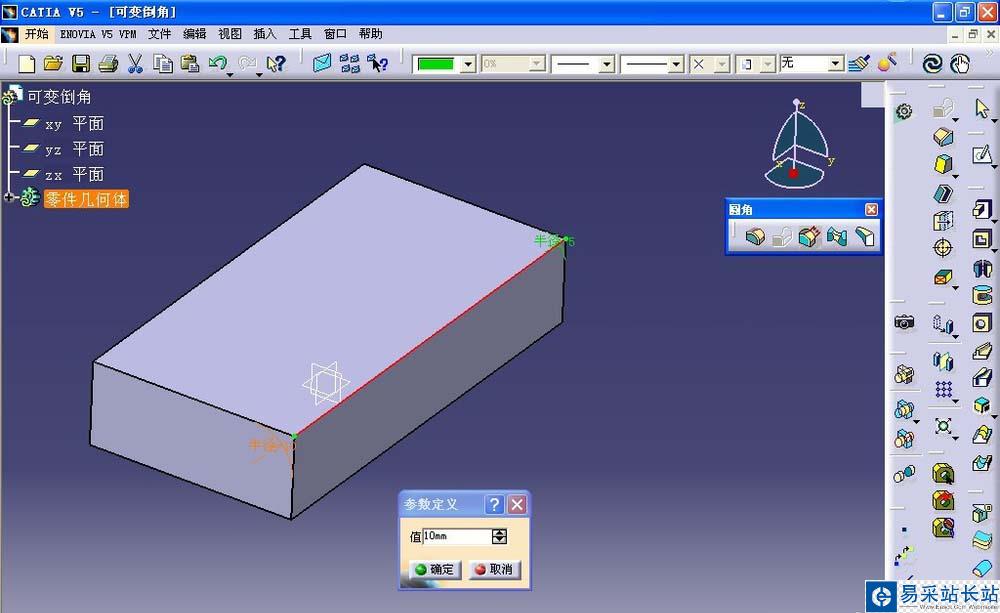

5、彈出>參數定義對話框，將尺寸更改為10mm，單擊確定按鈕，回到可變半徑圓角命令對話框；

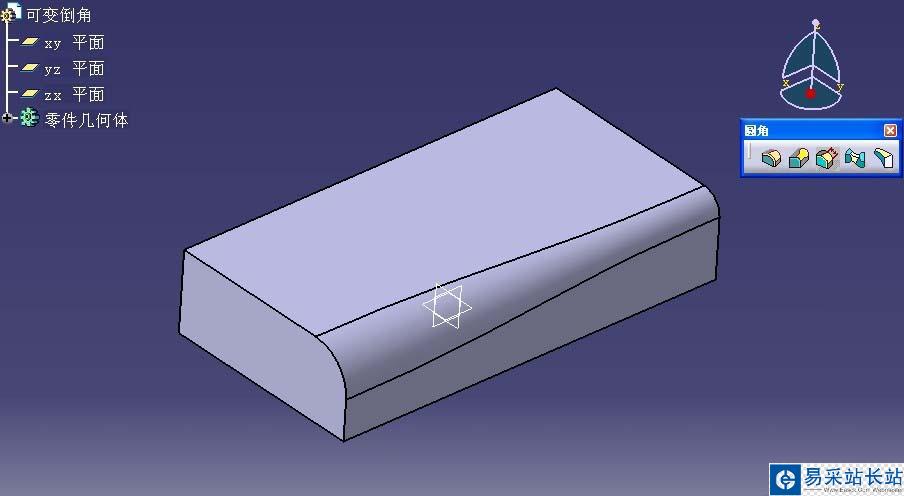

6、從圖形區可看到，長方體的一條棱上的圓角尺寸一端為5mm，另一端為10mm，操作完成后點擊預覽并確定退出命令對話框。

以上就是CATIA中對模型進行可變倒角的教程，請繼續關注錯新站長站。
