在使用visio2016繪制流程圖時，默認連接線不帶箭頭，不利于清晰地表達框圖的邏輯關系。這篇經驗介紹一個使用“默認有箭頭連接線”方法，每一個繪制的連接線都是帶箭頭格式，可以選擇多種箭頭樣式，方便邏輯框圖繪制。

軟件名稱：microsoft visio pro 2016特別版 32位/64位官方簡體中文版(激活密鑰+激活工具)軟件大小：2.41GB更新時間：2015-12-24

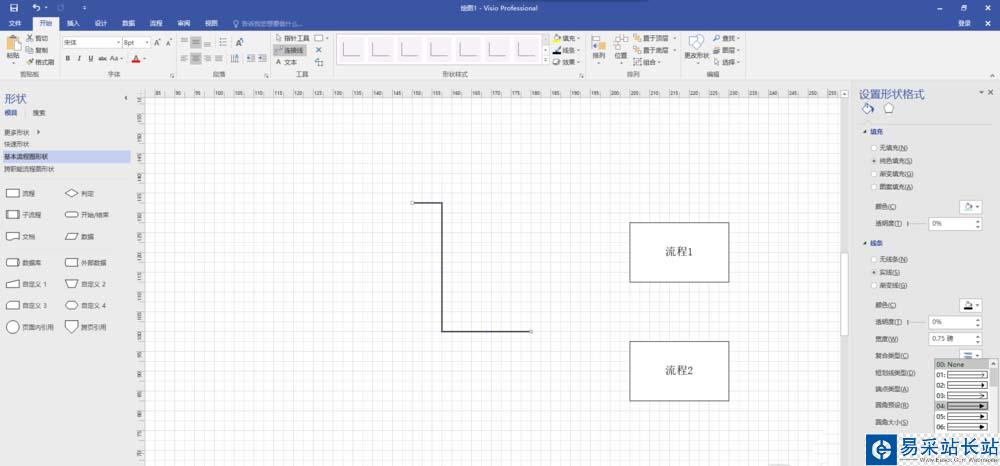

1、打開Visio2016，新建一個基本流程圖形狀的文件，進入編輯界面。選擇開始-工具-連接線工具，在頁面中任意畫一條連接線。這是Visio2016默認的連接線，不帶箭頭。

2、鼠標選中剛剛繪制的連接線，右擊連接線，選擇“設置形狀格式”。以設置末端縮進實心箭頭為例，在右側“設置形狀格式-線條-箭頭末端類型”中，選擇“05-縮進實心箭頭”。

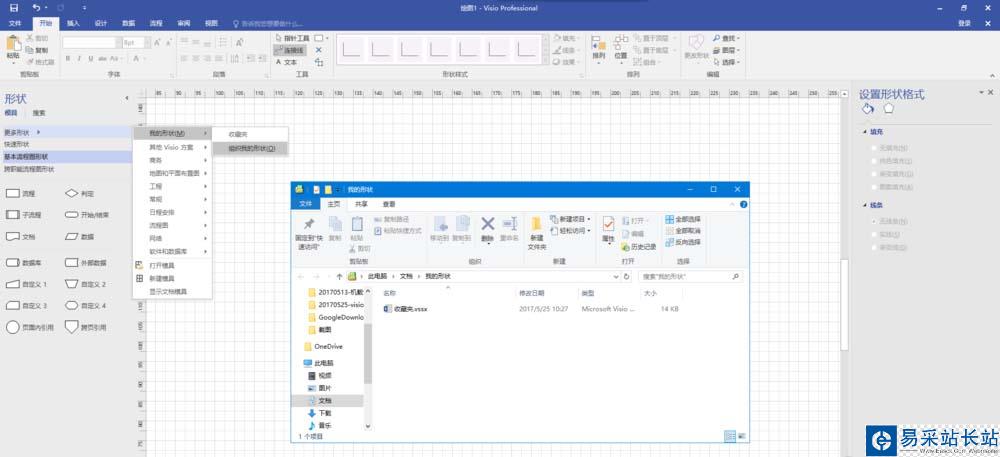

3、在頁面左側，選擇“形狀-模具-更多形狀-我的形狀-組織我的形狀”，彈出一個文件窗口，打開里面的“收藏夾.vssx”文件。

4、在打開的“收藏夾.vssx”文件中，選擇“模具-新建模具”。將之前新建流程圖文件中更改好的帶箭頭連接線復制到此處，可以看到“收藏夾.vssx”文件左側出現了帶箭頭的“Master.0”快速形狀，關閉文件選擇保存。（圖中是兩個窗口，左邊窗口是新打開的收藏夾.vssx”文件）

5、回到一開始編輯的基本流程圖文件，選擇頁面左側“形狀-模具-更多形狀-我的形狀-收藏夾”，頁面左側形狀欄中顯示出我們剛剛添加的帶箭頭形狀Master.0。先單擊開始-工具-連接線工具，再單擊此形狀Master.0，我們繪制的連接線就是全部是末端帶05型箭頭的了。

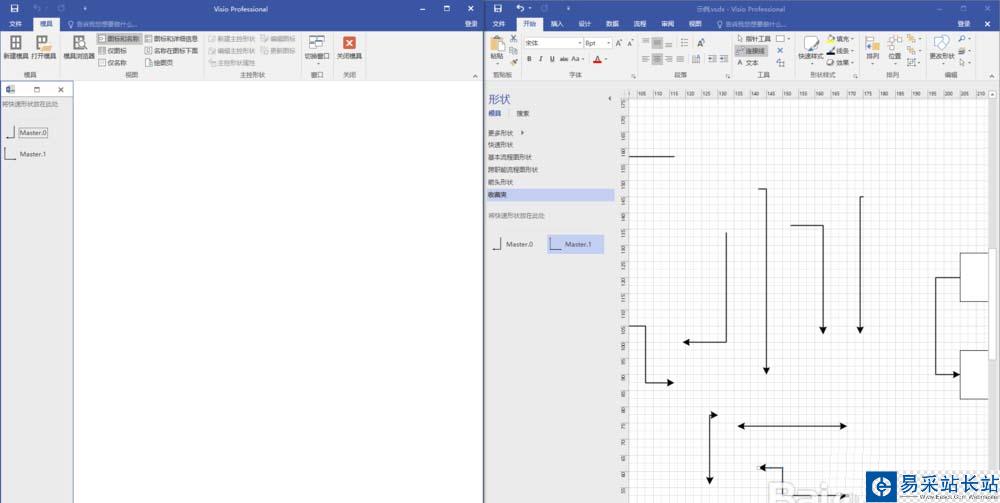

6、如果需要其他類型的連接線，可重復上述步驟，添加新的形狀。注意編輯“收藏夾.vssx”文件時要關閉Visio2016中頁面左側“形狀-模具-更多形狀-我的形狀”中打開的收藏夾。如圖所示，Master.1是新添加的首末兩端均帶有05型箭頭的新形狀，以此匯出的連接線均為此類型，不必再挨個連接線修改其形狀。（圖中左側窗口仍為編輯好的收藏夾文件，右側窗口是之后打開收藏夾的流程圖繪制文件，可自由在兩種箭頭類型連接線間切換）
