三維造型軟件CATIA中如何進行拉伸操作（基礎版），參考本條經驗，可初步掌握CATIA中凸臺（拉伸）基本操作。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、首先打開CATIA軟件，選擇菜單欄中的文件新建命令，選擇part選項，如圖中紅色箭頭所指選項。我們以做一個圓柱體為例。

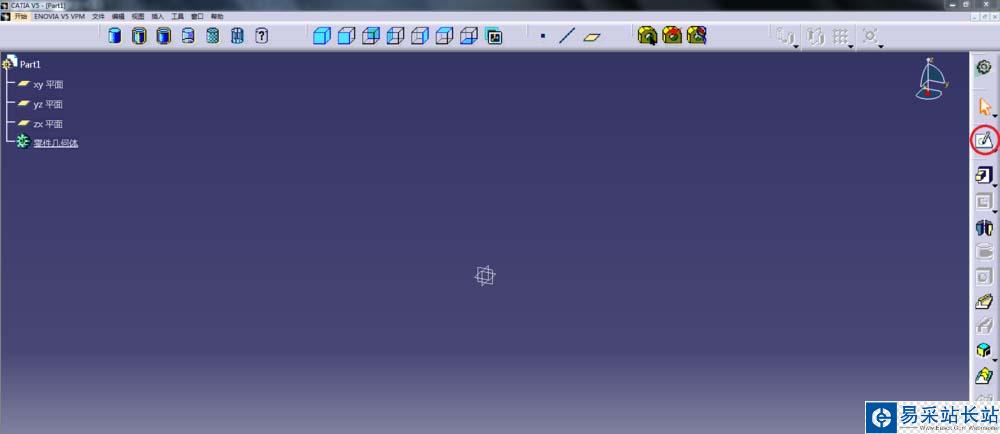

2、選擇草圖命令，如圖中紅色圓圈圈住選項。然后選擇繪制草圖的平面（在哪個面進行拉伸操作）。我們選擇XY平面。

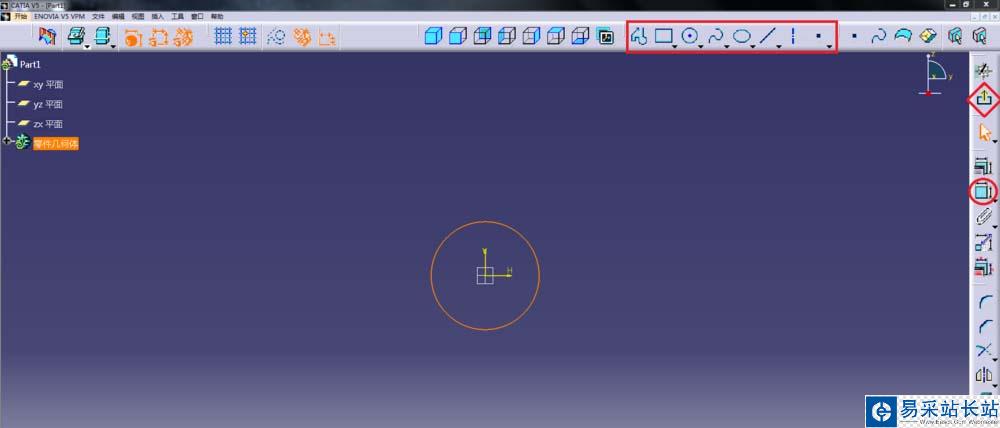

3、選擇面后自動進入所選平面法線視角。應用紅色方框中的草繪工具欄在此平面進行草圖的繪制。注意草繪圖形必須是全封閉的。紅色圓圈圈中選項為標注選項，可以進行尺寸修改。完成草繪后點紅色棱形方框中的離開草繪平臺。

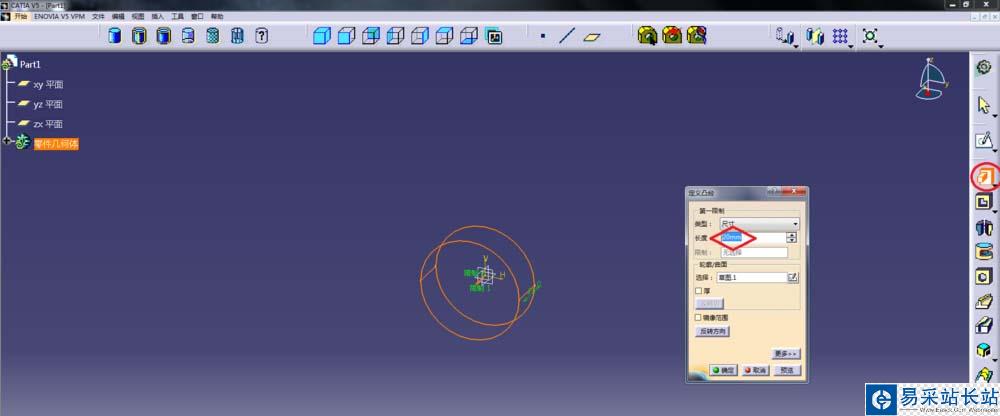

4、離開草繪平臺后，選擇紅色圓圈選中的凸臺選項，即進入凸臺操作界面，在棱形方框中進行尺寸的修改，然后點確定。

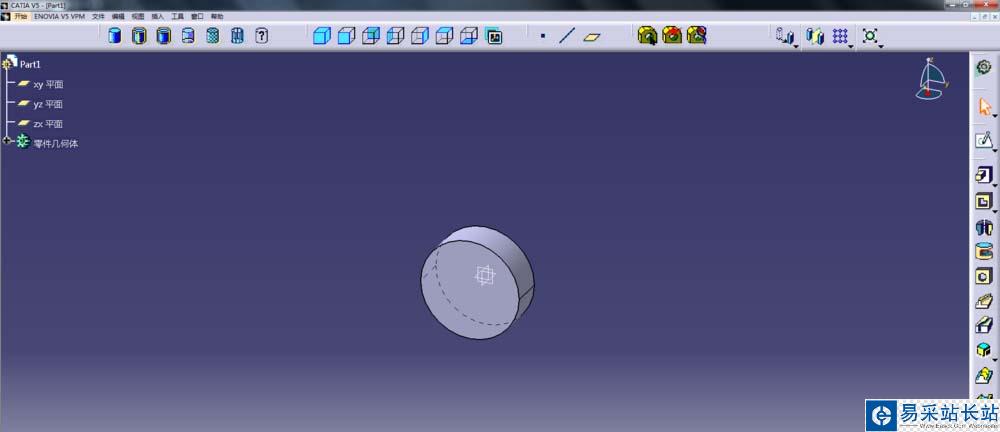

5、圓柱體完成效果如圖所示。
