畫ER圖對學習軟件的程序員來說是必須要掌握的,我們在設計數據庫時,它可以幫我們更好的設計,在學習數據庫過程中畫ER圖也是基礎課程,可以更清晰的表達我們的思想.Mircosoft Office VISO是一個比較好的工具,更好的增刪改查,同樣用Mircosoft Office VISO也可以畫其他的圖.下面由我來講解。

軟件名稱：Microsoft visio 2010 簡體中文版特別版 32/64(附序列號密鑰)軟件大小：575.6MB更新時間：2017-08-12

一、打開VISO進行設置

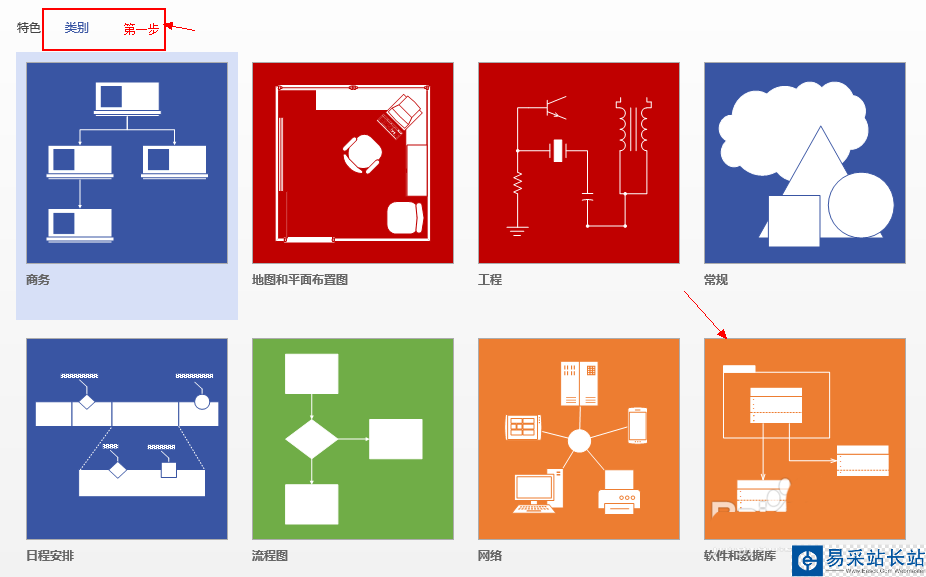

1、我們先打開Mircosoft Office VISO2013.這時會出現以下界面,我們點擊"類別",然后在點擊"軟件和數據庫".這時會調到另一個界面.

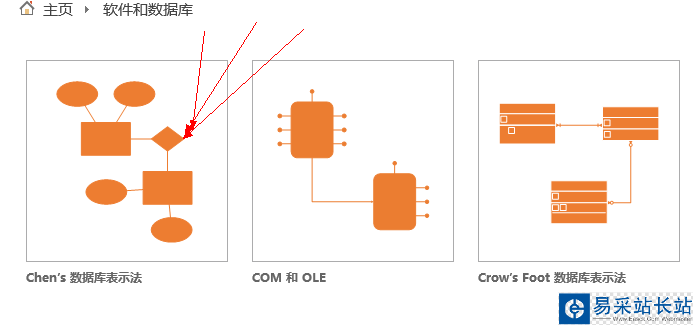

2、點擊"Chen's數據庫表示法"這時會彈出另一個界面,

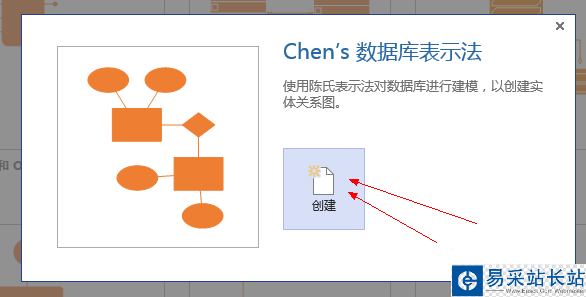

3、我們點擊創(chuàng)建,可以創(chuàng)建.

二、畫ER圖

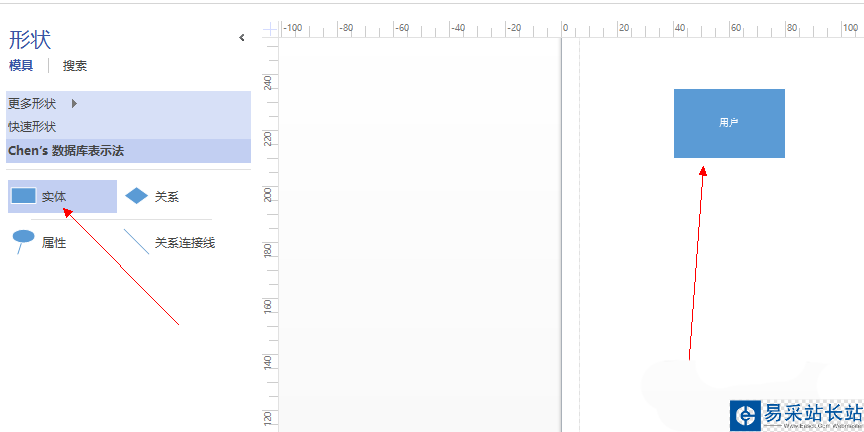

1、我們點左邊想要畫的圖形,拖動到右邊上.這樣就可以了,可以對它的大小,樣式進行修改,也可以改變其他的.

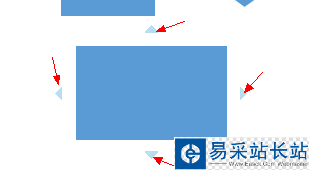

2、這主要說明一些技巧:可以把鼠標懸浮到圖形上,會出現提示是向那個方向畫,以及要畫什么圖形.這樣可以幫助我們快速畫出來

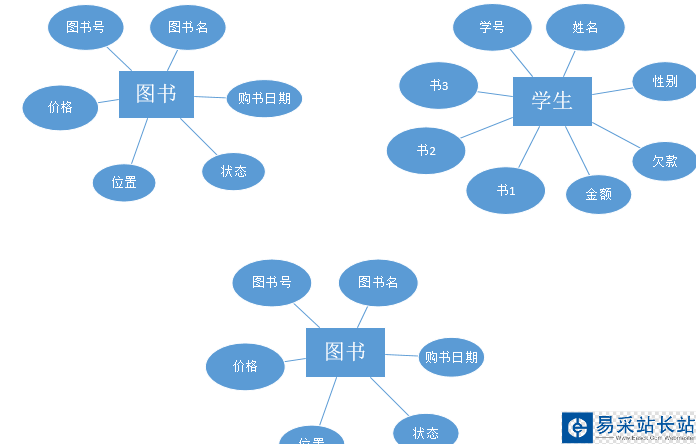

3、最后我們把我們完成的作品保存到想要保存的位置,也可以使用CTRL+s來進行保存.
