在繪制3D圖紙時候，我們可以直接繪制帶螺紋的沉頭孔，這樣方便易行。

1、雙擊運行程序；

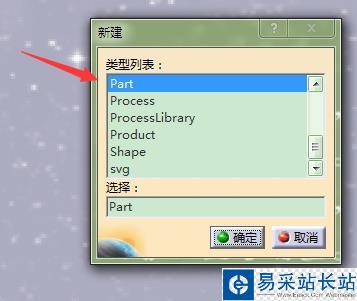

2、新建PART文檔；

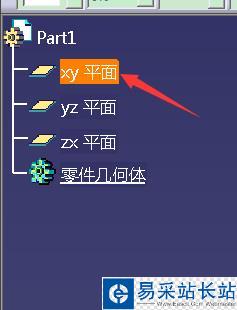

3、選擇XY平面；

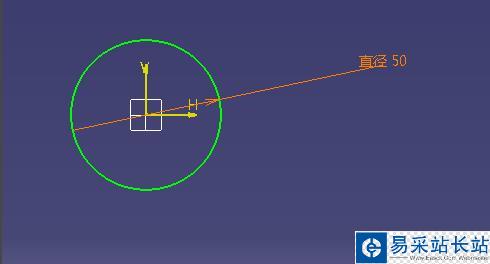

4、進入草圖繪制一個直徑50的圓；

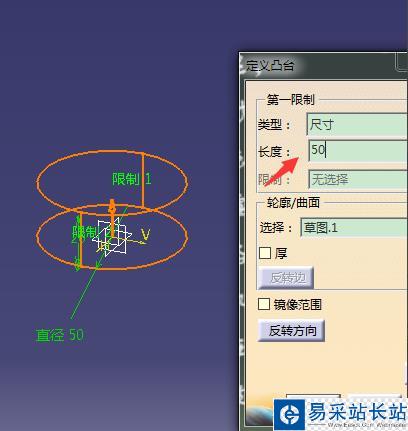

5、退出草圖，拉伸凸臺尺寸50；

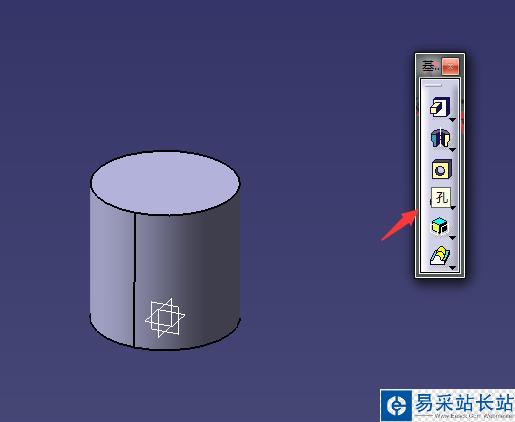

6、選擇孔工具；

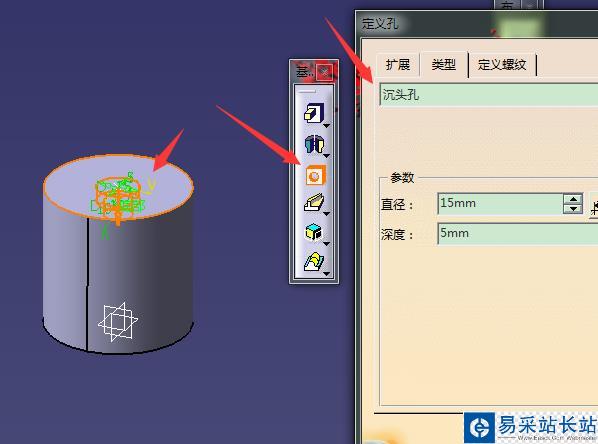

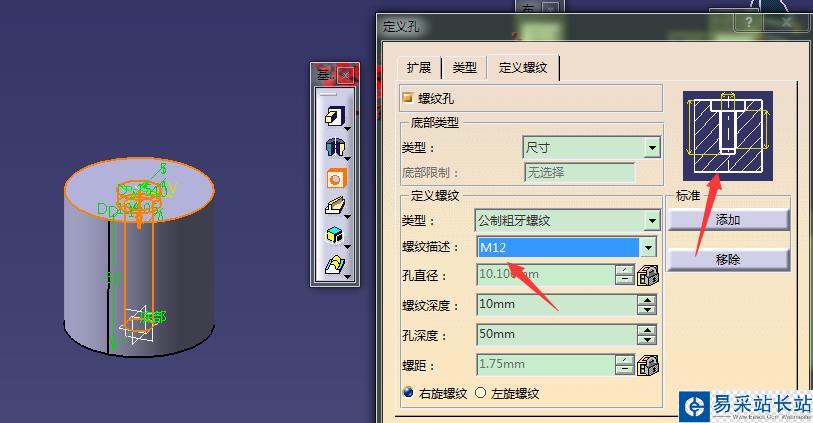

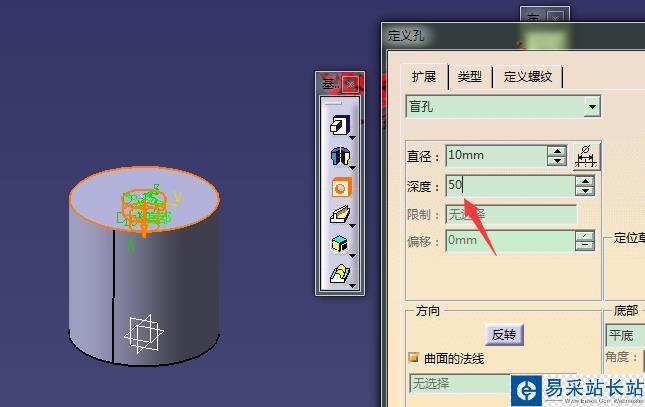

7、按照圖示更改屬性；

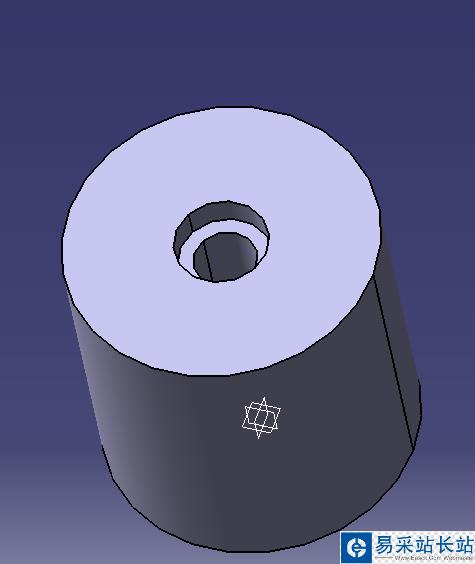

8、確定后，得到帶螺紋的沉頭孔；

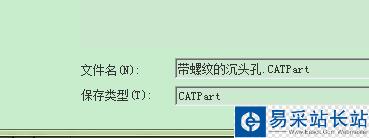

9、保存圖紙，完成。

注意事項：

注意箭頭處

注意螺紋孔一定要大于孔直徑
