用CATIA軟件繪制折彎件，然后通過板材設計添加命令，把折彎件展開。

軟件名稱：CATIA v6 2014 (3D設計和模擬解決方案) 官方正式版 軟件大小：12GB更新時間：2014-12-04

1、在桌面上找到CATIA軟件，然后雙擊打開。

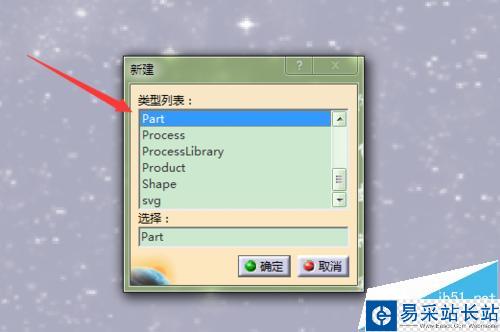

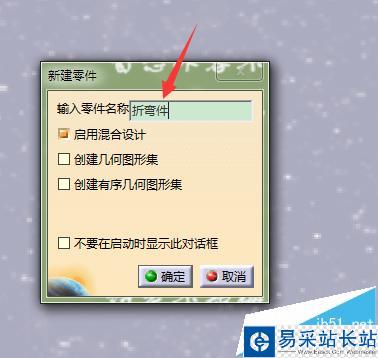

2、用CTRL+N鍵，創建一個PART文件，取名為“折彎件”。

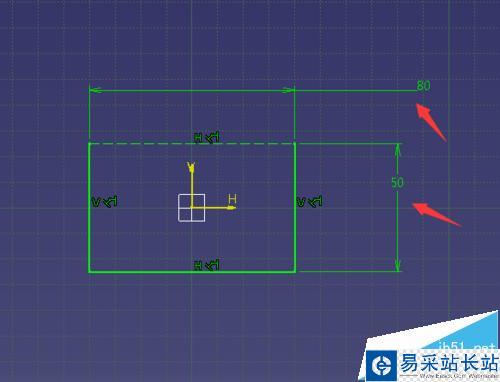

3、選擇YZ平面，也可以選擇其他平面，進入草圖編輯器，繪制一個80*50的長方形，標注尺寸，把一條長邊設置為構造線。

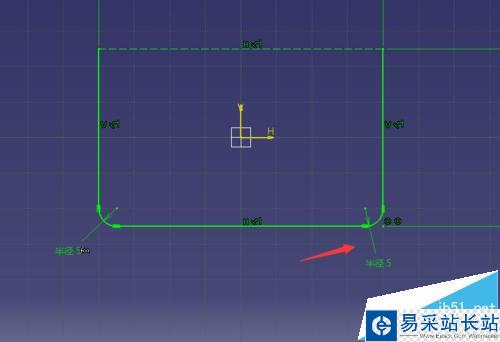

4、添加圓角，因為展開圖的尺寸與圓角的大小有直接的關系，這里倒圓角R5。

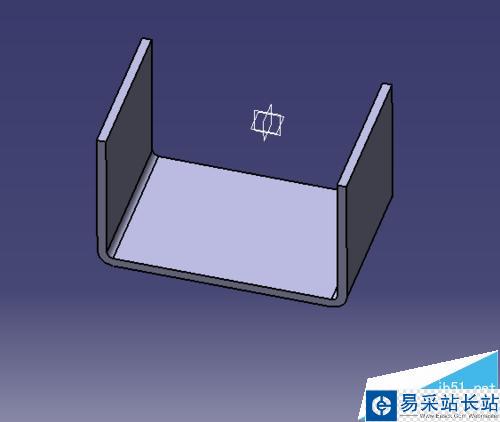

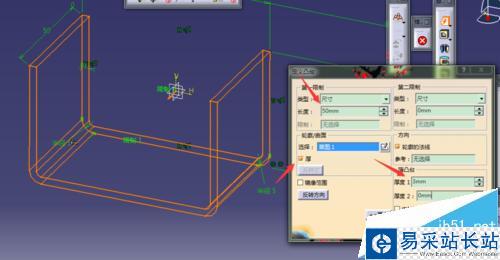

5、退出草圖，把圖形拉伸成實體，添加厚度1為3mm,拉伸長度為50mm.得到一個槽型折彎件。

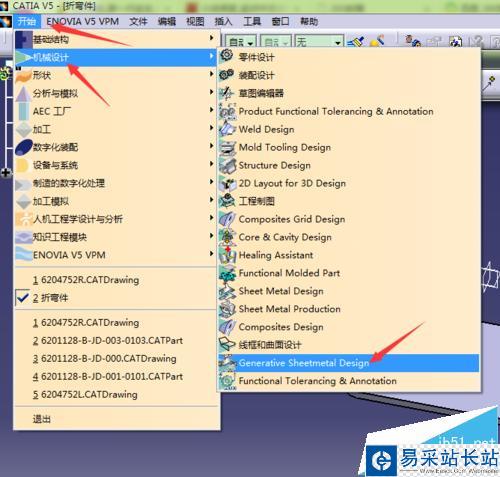

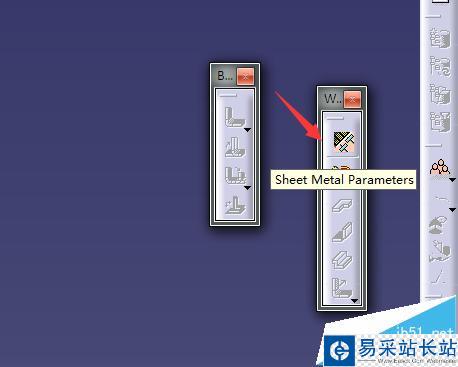

6、在開始的設計里面選擇箭頭所示的設計平臺，

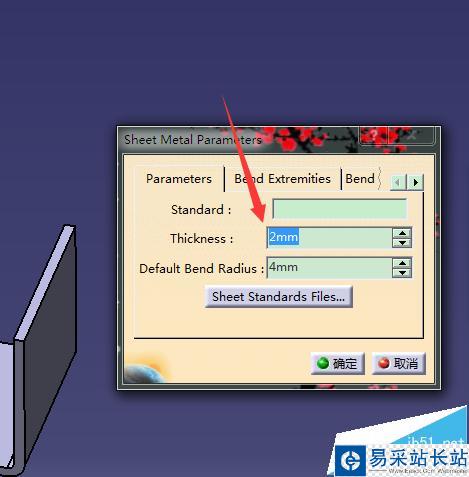

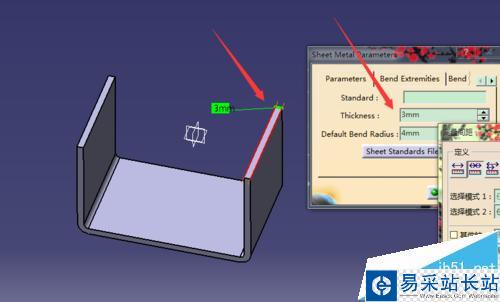

7、這一步比較關鍵，添加板材厚度，板材的厚度必須和折彎件的厚度一致，否則會出錯。

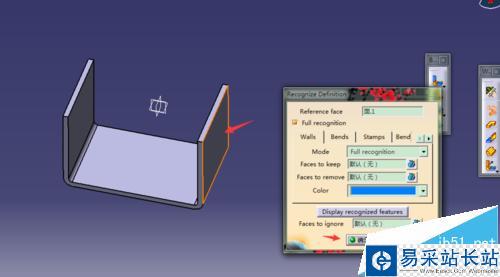

8、添加識別

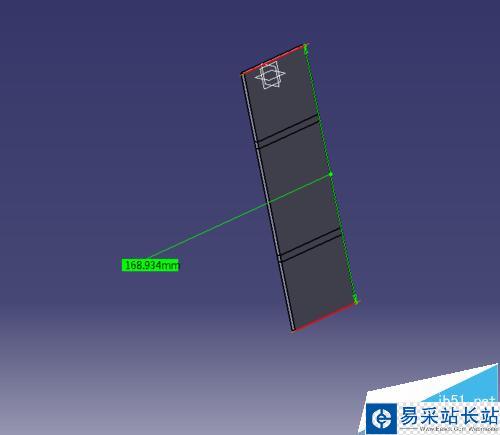

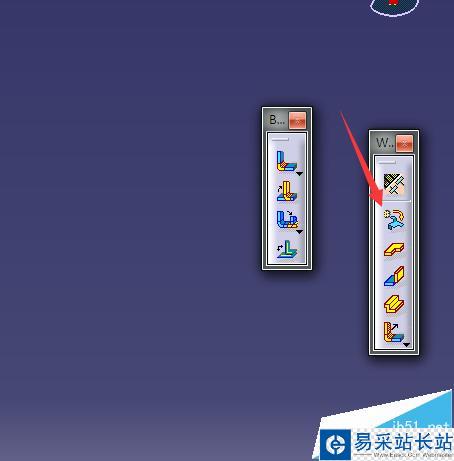

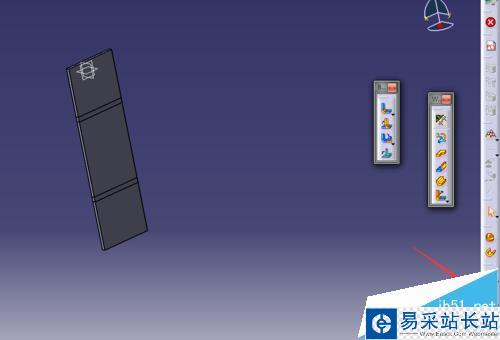

9、選擇展開，得到展開尺寸。

注意事項：板材厚度至關重要，一定要一直。
