用CATIA繪制帶臺肩的端蓋，用的很多的命令，有多凸臺，孔和圓形陣列命令等，下面具體講解。

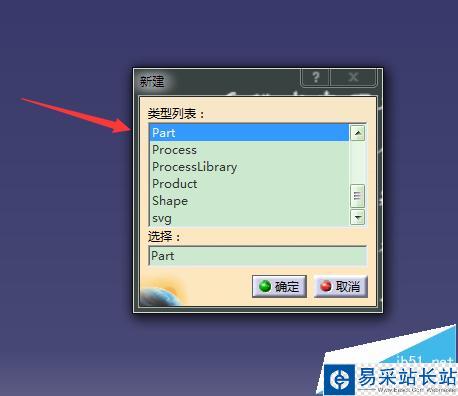

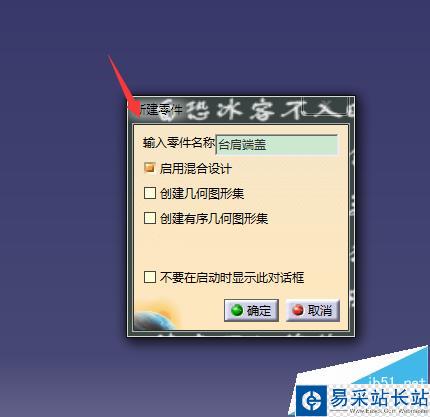

1、打開CATIA軟件新建一個PART文件，命名為臺肩端蓋；

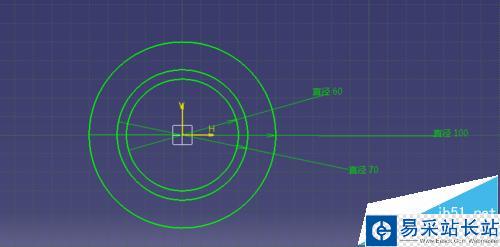

2、選擇XY平面，進入草圖，繪制一組同心圓，并進行約束；

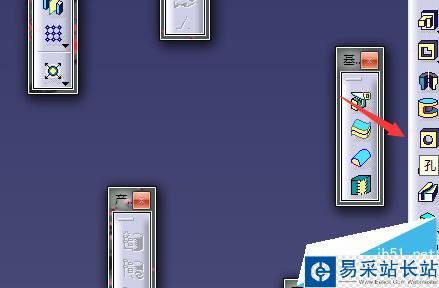

3、退出草圖，選擇多凸臺命令，

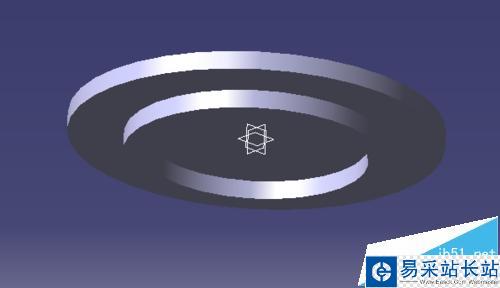

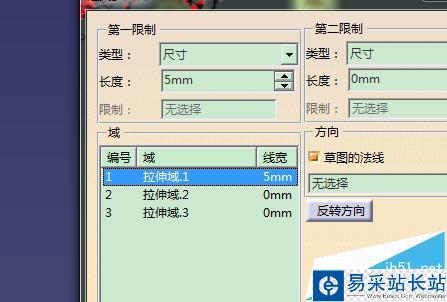

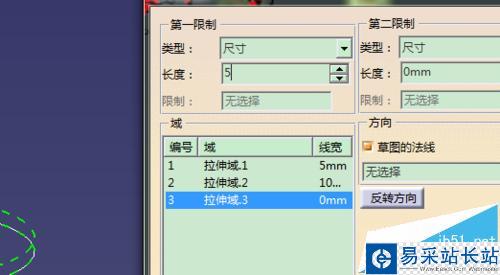

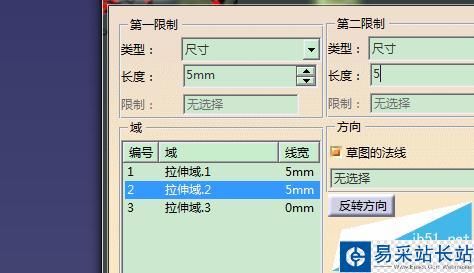

4、多凸臺命令的設置如下；確定得到端蓋；

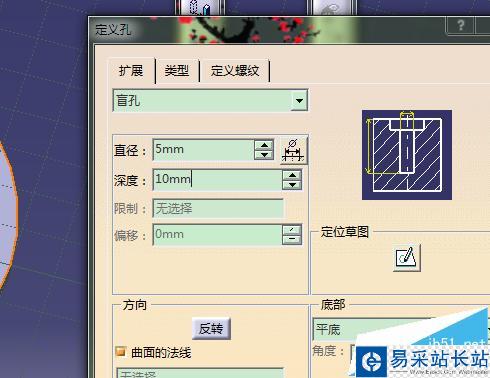

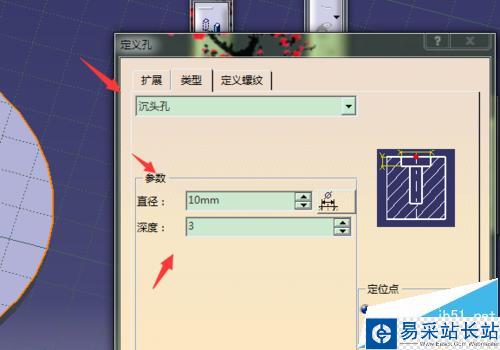

5、選擇孔，選擇沉頭孔，對齊進行設置；

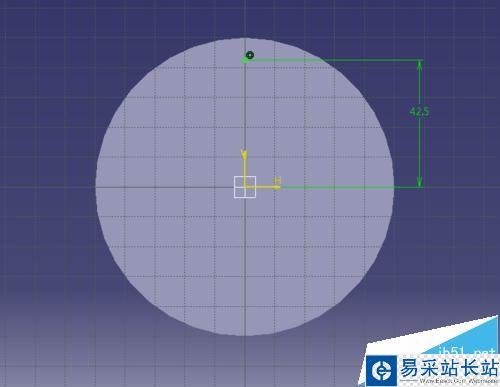

6、進入草圖，約束空的中心位置退出確認，得到帶孔的端蓋；

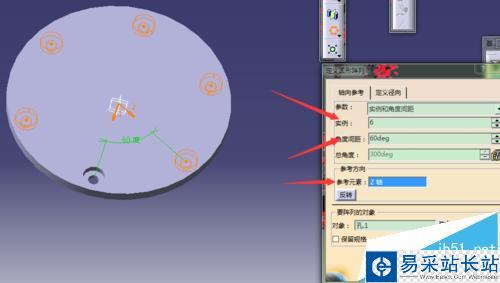

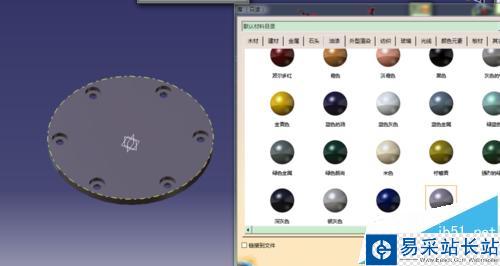

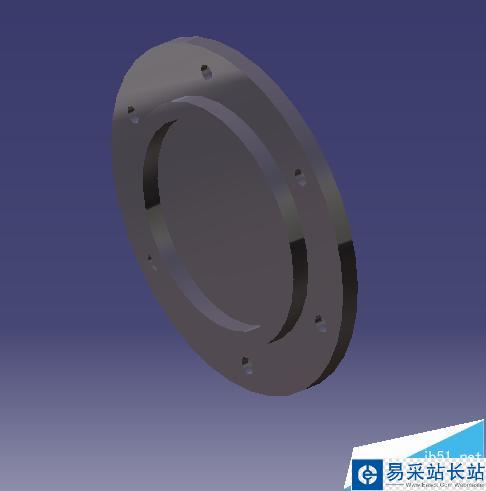

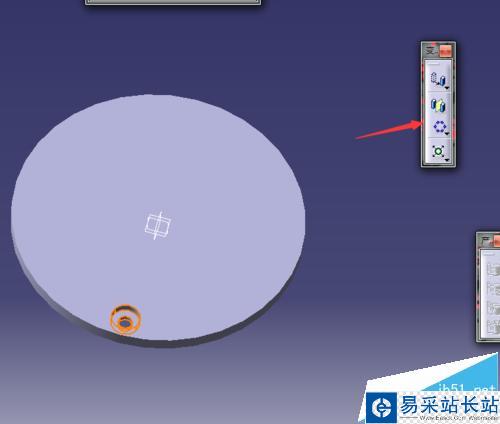

7、陣列孔，然后添加材質，繪制完成。

注意事項：沉頭孔的設置。
