CATIA中怎么繪制球頭柱塞模型?

2024-07-16 17:19:03
字體:
來源:轉載
供稿:網友

用CATIA軟件繪制球頭柱塞,是一個集合命令的實例,用到螺旋線,開槽等相關命令。

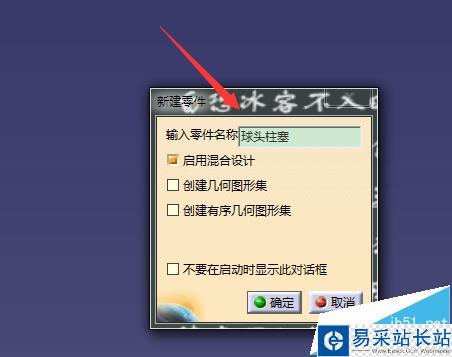

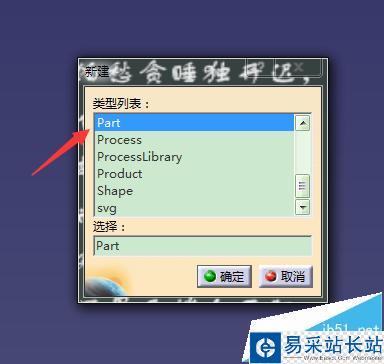

1、打開CATIA軟件,新建一個PART文件,命名為球頭柱塞;

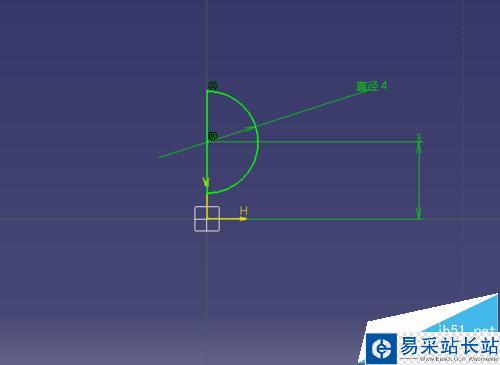

2、選擇YZ平面進入草圖,繪制一個直徑4的半圓;退出草圖;

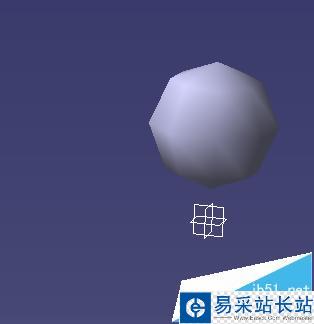

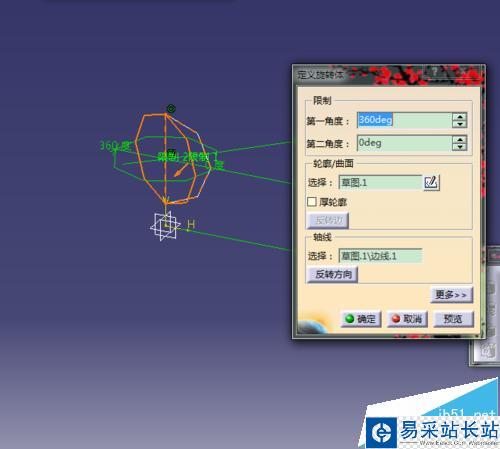

3、選擇旋轉體命令,進行旋轉得到一個球體;

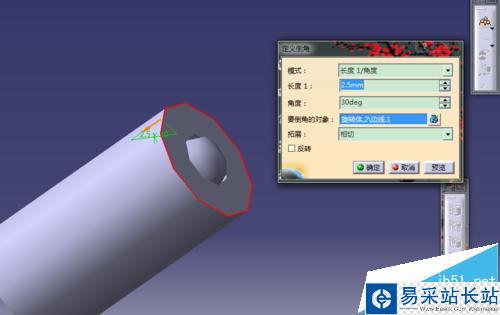

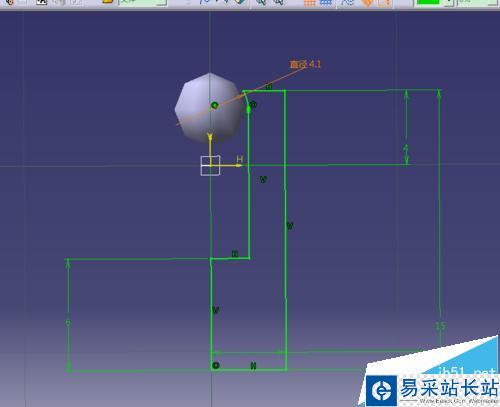

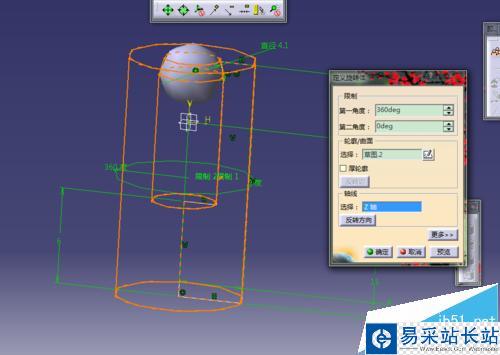

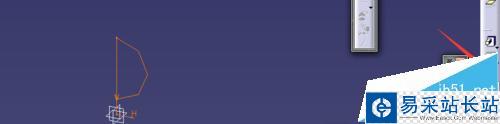

4、選擇YZ平面進入草圖繪制一個輪廓線;退出草圖選擇旋轉體然后倒角;

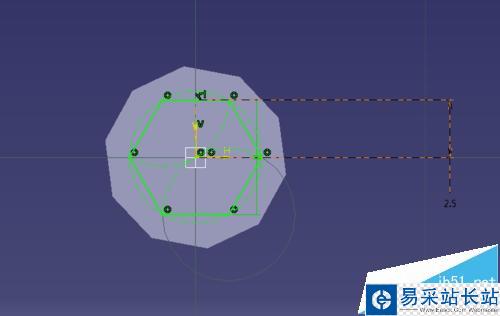

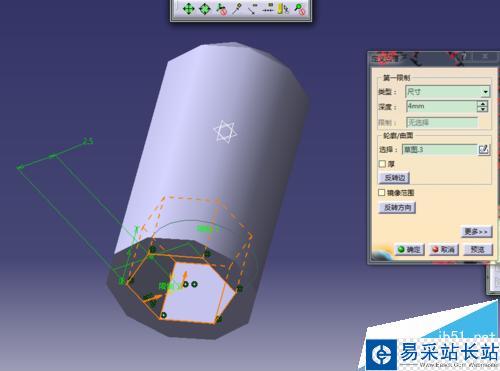

5、選擇底面繪制六角凹槽;

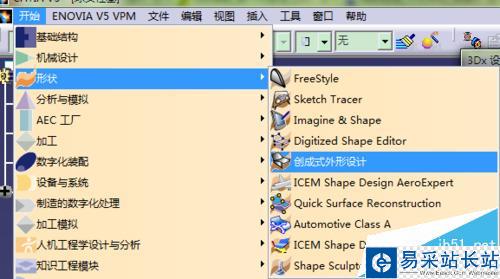

6、選擇形狀,創成式曲面設計,繪制螺旋線;

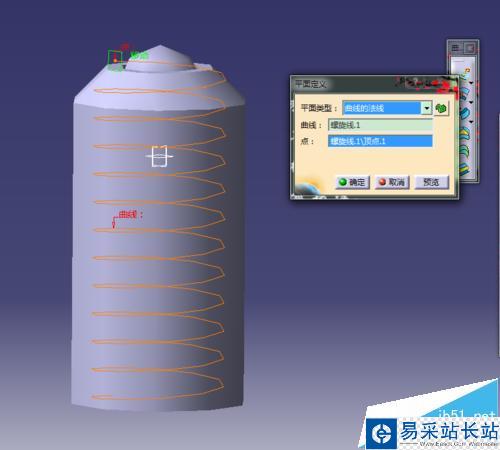

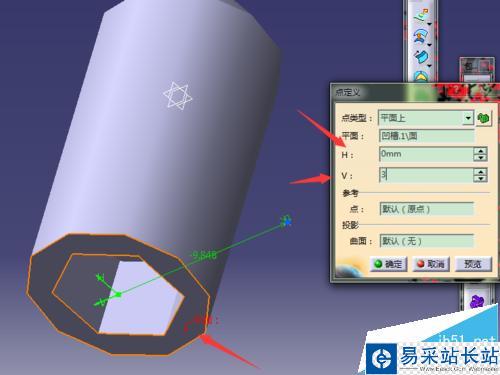

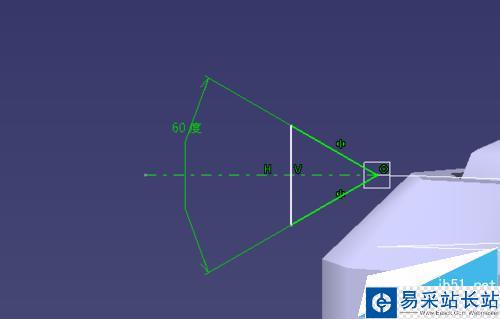

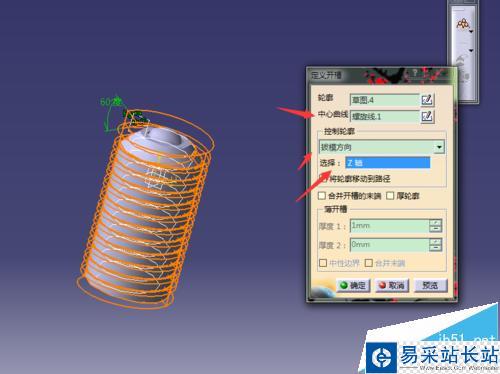

7、以螺旋線的端點創建一個法向平面,返回零件設計,繪制螺紋

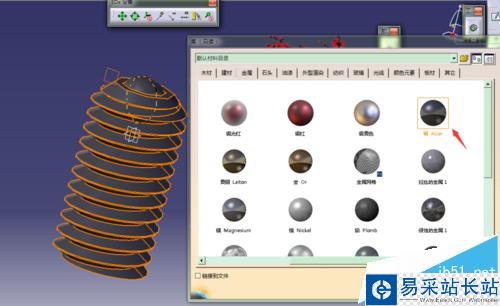

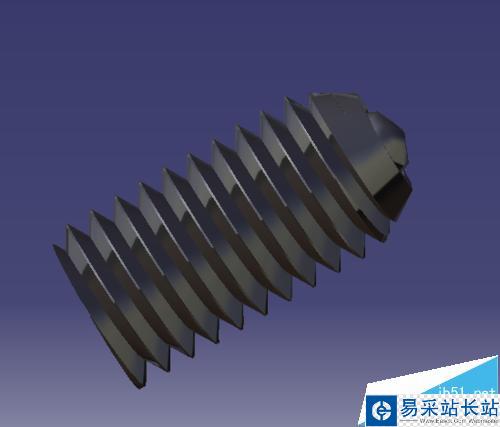

8、添加材質繪制完成。

注意事項:注意開螺紋槽是的圖形不要想疊加
