應用CATIA軟件中的螺旋線，繪制一個實體大大卷，用到螺旋線，肋等命令。看下成品

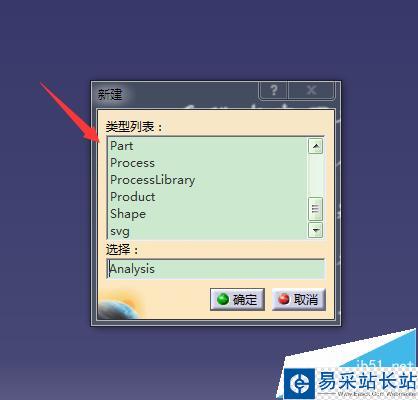

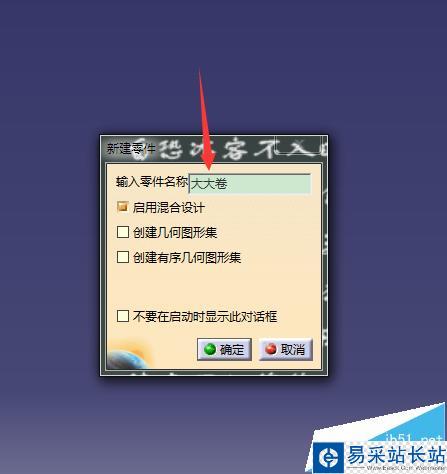

1、打開CATIA軟件，新建一個PART文件，命名為大大卷；

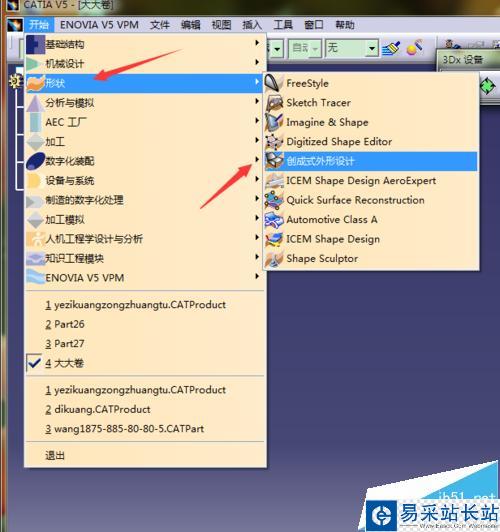

2、選擇形狀，選擇創成式外形設計；

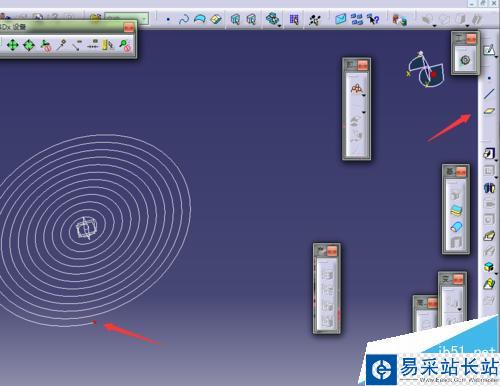

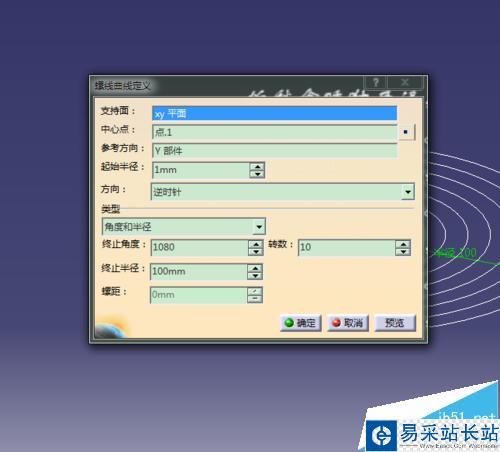

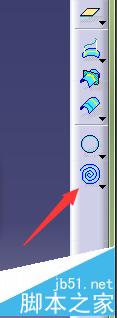

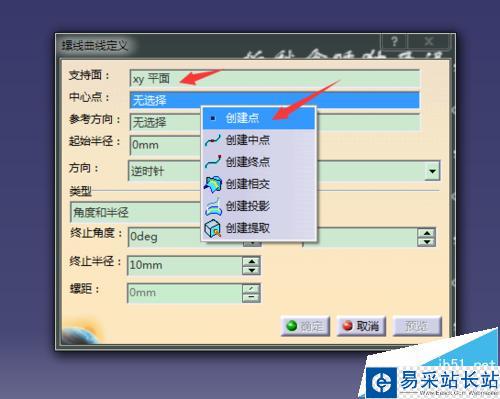

3、選擇螺旋線，繪制一條螺旋線；

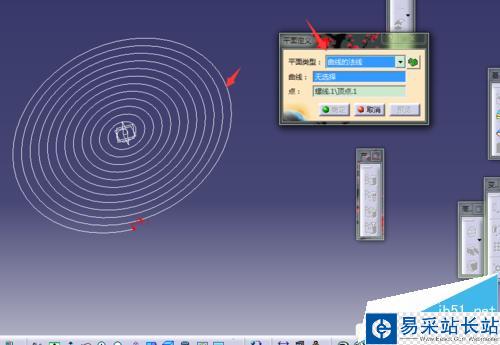

4、以螺旋線的端點創建一個平面；

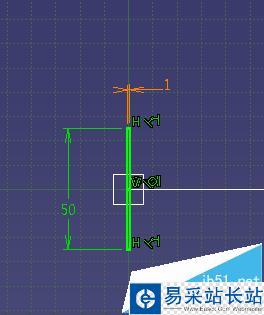

5、進入所建平面，繪制一個長方形；

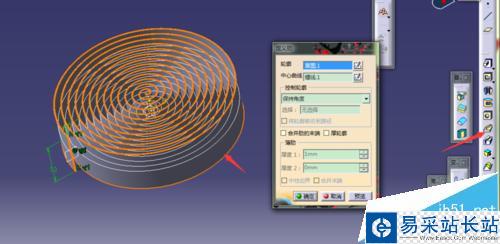

6、退出選擇肋，然后添加一種材質，繪制完成。

注意事項：螺旋線與所建的長方形的關系。
