機械工程師常常需要將SolidWorks工程圖轉化成CAD的DWG格式，但普通的轉化會造成圖層的混亂，尺寸的改變，下面介紹一種近似無損轉化的方法。

1、打開需轉換的 Solidworks 工程圖，工具 – 選項 。

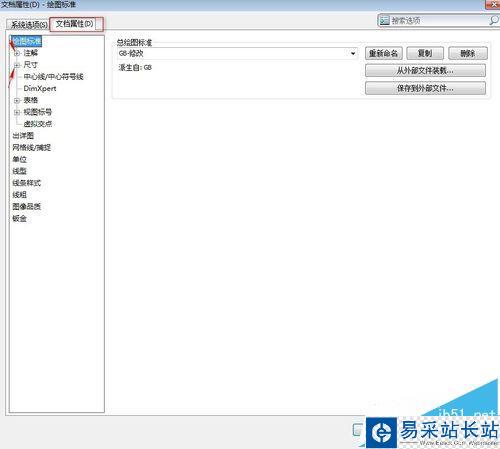

2、在彈出的對話框中選擇“文檔屬性”按鈕，并依次單擊“注解”和“尺寸”前面的小加號，以便進行下一步屬性設置。

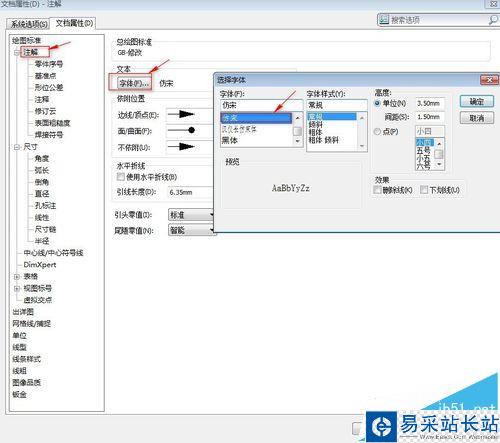

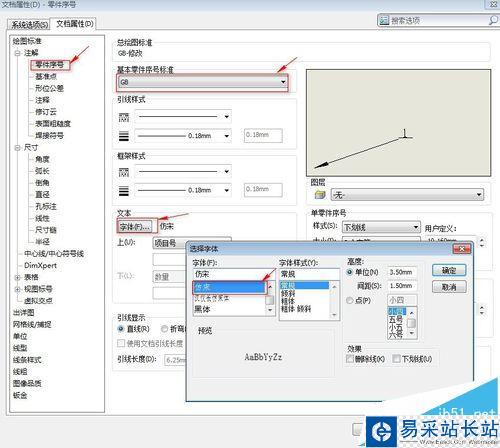

3、單擊“注解”，在右側的出現的屬性框中，選擇“字體”，單擊進入字體設置，選擇“仿宋”。然后單擊左側注解下拉菜單的“零件序號”，設置零件序號的字體為仿宋，用同樣的方法設置“基準點”“形位公差”“注釋”等的字體為仿宋。

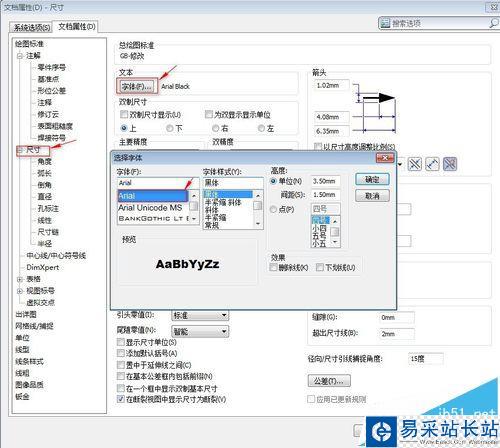

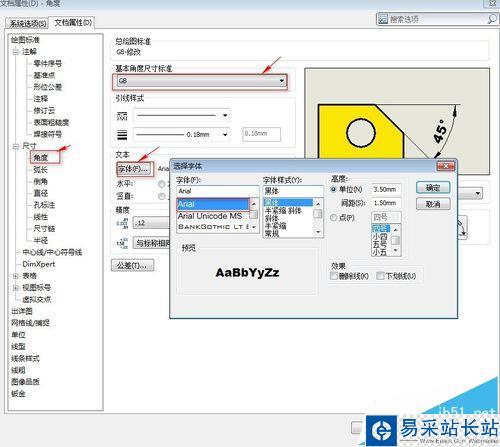

4、單擊“尺寸”，在右側的出現的屬性框中，選擇“字體”，單擊進入字體設置，選擇“Arial”。然后單擊左側注解下拉菜單的“角度”，設置角度的字體為Arial，用同樣的方法設置“弧長”“直徑”“線性”等的字體為Arial。將選擇的中文字體復制

5、單擊“注解”，在右側的出現的屬性框中，選擇“字體，選中“仿宋”，單擊鼠標右鍵，進行復制。然后單擊確定按鈕，退出對話框。

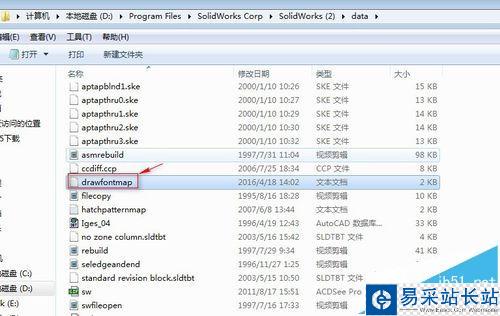

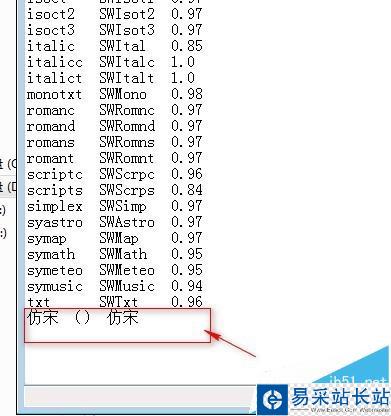

6、在 SolidWorks 安裝目錄下的 data 目錄中找到 drawfontmap.txt 文件，這就是轉換的字體文件。打開它，在最后一行添加：你剛才復制的字體名 + 空格（隨意） + 你剛才復制的字體名。我選擇的字體是仿宋。“尺寸”的字體因?yàn)檫x擇的是英文字體，列表中已有了，不需加入。保存 drawfontmap.txt 文件，如圖所示。

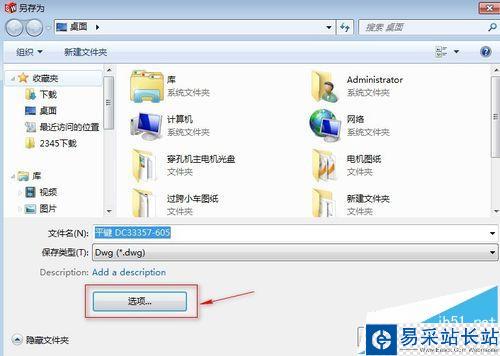

7、在SolidWorks工程圖文件中，選擇文件 – 另存為，保存類型為 DWG 就可以了，但這樣轉化的文件圖層比較混亂。所以我們需要進一步設置。在選擇另存為后，點擊需要保存DWG格式，會出現選項按鈕，單擊進入。

8、在彈出的“輸出選項”對話框中，找到自定義映射 Solidworks 到 DXF/DWG，選中下面的“激活”。再按“確定”。系統返回到“另存為”對話框；按“保存”。自動出現出現“ Solidworks 到 DXF/DW映射”，對話框。
