雙擊桌面的artcam快捷方式圖標打開軟件首先看到如下 的界面。點擊“通過圖像產生模型” 利用ART CAM 軟件制作浮雕刀路的方法

Artcam2009利用灰度圖生成雕刻機所需的G代碼

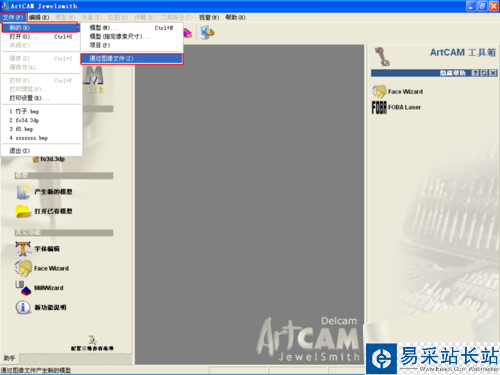

1、打開Artcam2009(其它版本的也可以），選擇 文件 菜單下 新的 通過圖像文件 載入一個灰度圖。

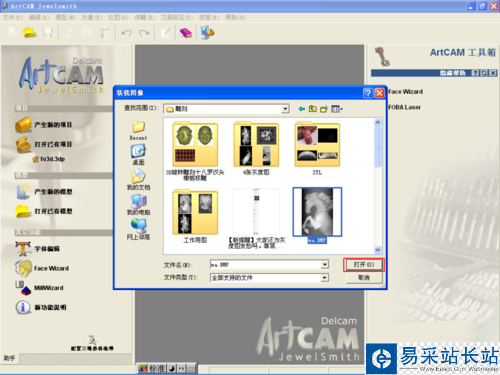

2、找到你要編輯的灰度圖，選擇 打開。

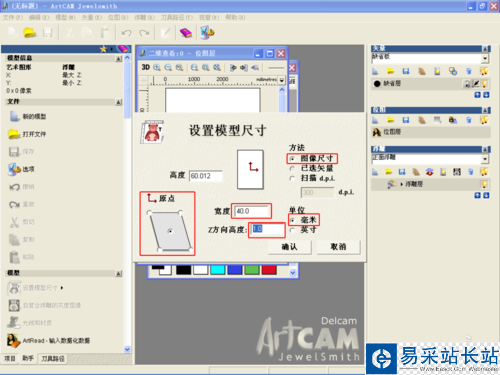

3、設置 工件原點（這里選擇的是中心，你也可以選擇其它的位置），單位選擇 毫米 （單位要和你雕刻機的單位一樣）圖像尺寸 這里設置的是 40mmX60mm,浮雕高度  Z軸高度默認 1mm。

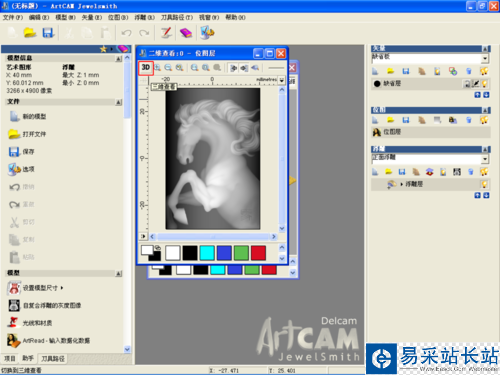

4、打開灰度圖后，選擇 3D 按鈕查看。

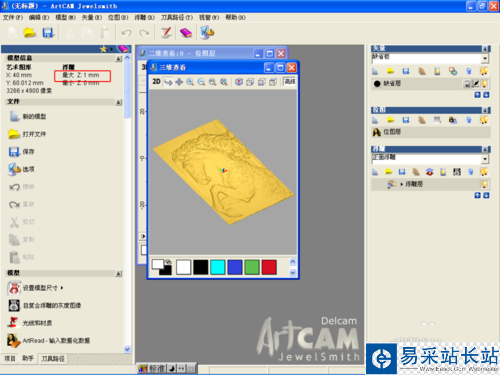

5、這里浮雕的最大深度是1mm，有點兒淺了，調整一下。

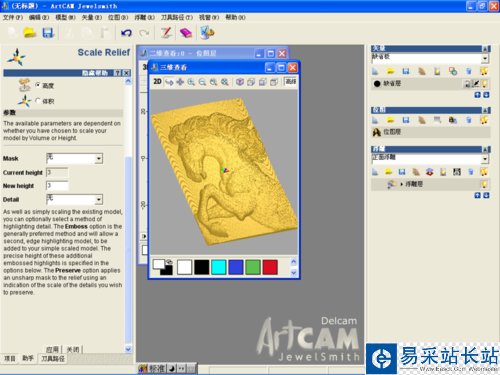

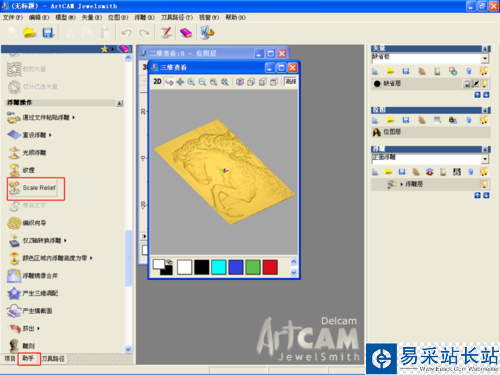

6、選擇 助手 菜單里  的 放縮 命令。

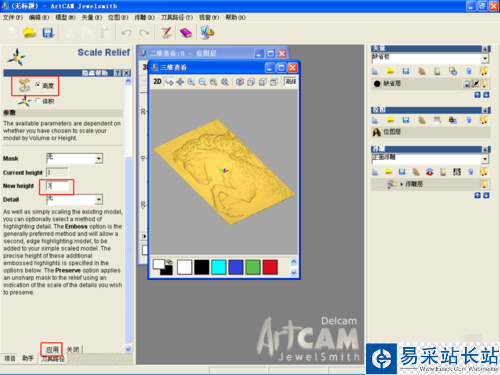

7、將 高度 改為 3mm ,然后點擊 應用。

8、浮雕高度已經基本合適，但是模型光滑度還不夠。

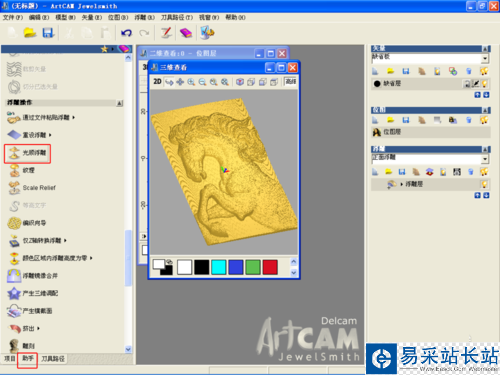

9、選擇 助手 菜單下的 光順浮雕 命令。

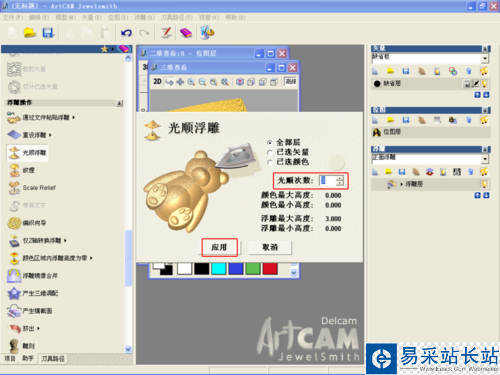

10、光順次數這里選擇3次，點擊應用。應用后點取消關閉。（光順次數盡量不要太多，小心模型細節消失）

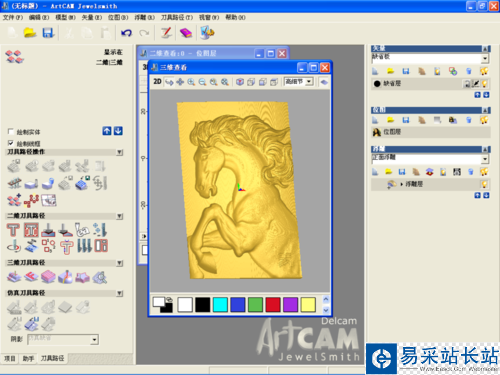

11、模型已經很光滑了。

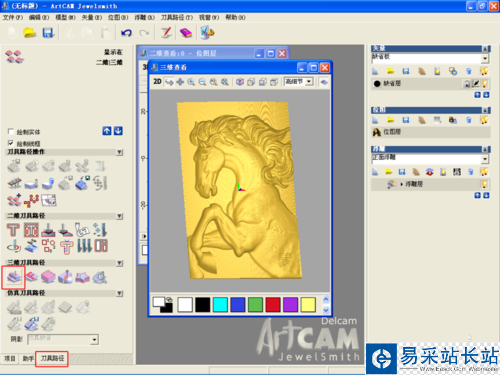

12、選擇 刀具路徑 菜單下的 生成浮雕路徑  按鈕。

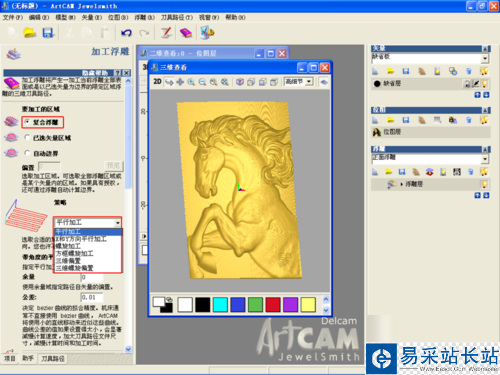

13、選擇 復合浮雕 加工策略 平行加工。（你也可以嘗試下其它的加工策略）

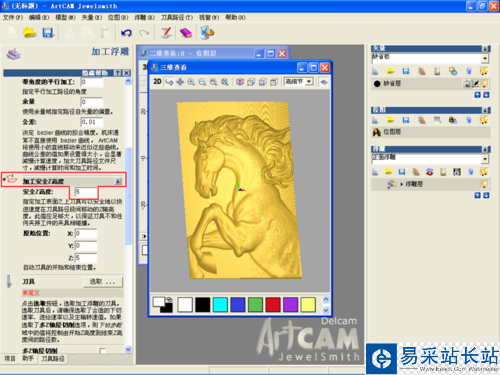

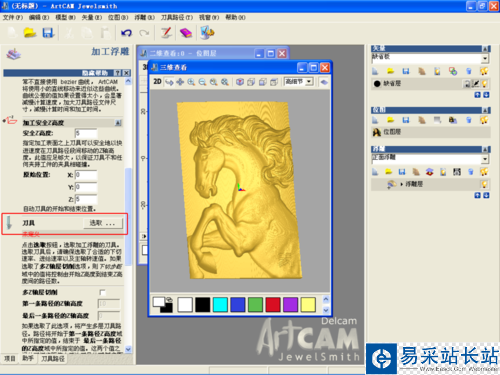

14、加工安全Z高度，這里選擇的5mm。（根據自己的實際需要調整高度，以不撞刀為主）

15、選擇 刀具
