CAD是一款應用非常廣泛軟件，CAD在建筑工程上應用較多，比如建筑工程設計等方面。很多工程設計師經常使用CAD設計工程圖，設計師會對工程設計圖上的一些重要的地方或者有數值的地方用單引線進行標注，這對于資深或者熟悉CAD的工程設計師來說的確沒有什么問題，但對于新入行的小白來說就是一個很頭疼的問題了，今天小編準備了一個利用CAD單引線對工程圖進行標注的教程，一起看看吧！

軟件名稱：AutoCAD2018(cad2018) 珊瑚の海精簡優化版 (附注冊機+安裝步驟) 64位軟件大小：549MB更新時間：2017-11-11

軟件名稱：AutoCAD2018(cad2018) 珊瑚の海精簡優化版 (附注冊機+安裝步驟) 32位軟件大小：472MB更新時間：2017-11-11

操作方法

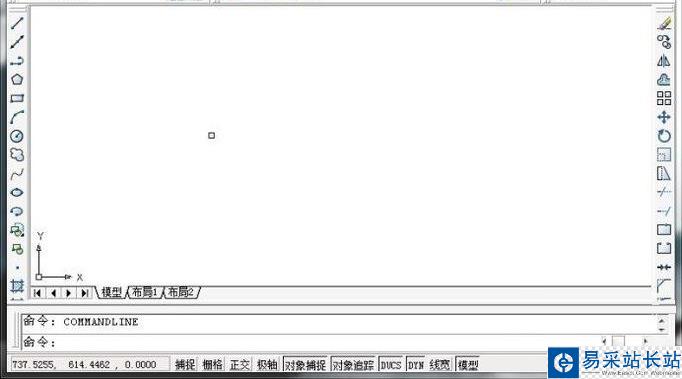

     1、單擊打開CAD進入操作界面。

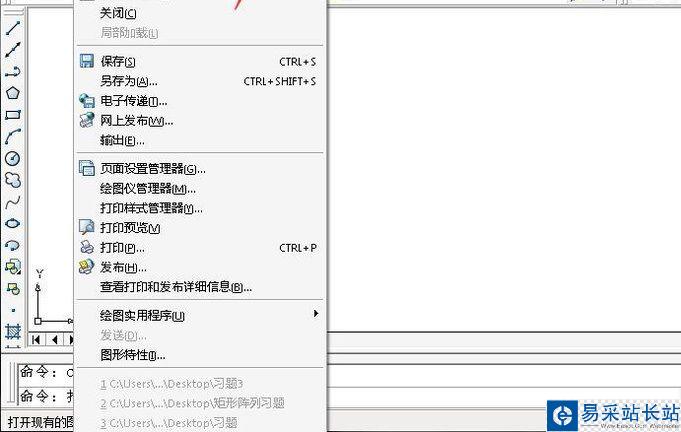

　　2、點擊菜單欄的【文件】，找到【文件】下的【打開】并點擊。

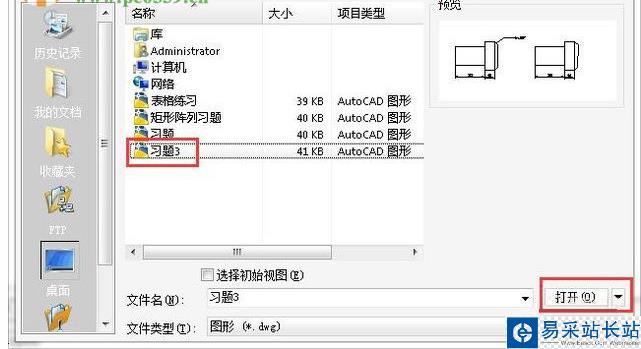

　　3、選擇自己準備好的素材文件，這里小編準備的是習題三，點擊打開，打開以后主界面如下圖所示。

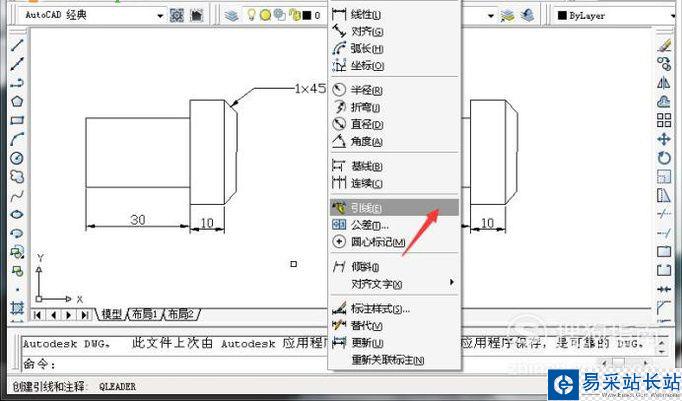

　　4、找到標注工具里面的引線，單擊打開。

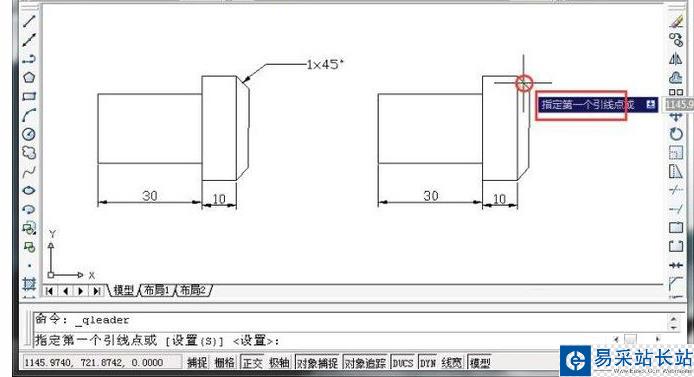

　　5、點擊引線以后軟件里面就會提示我們“指定第一個引線點”，在這里我們指定如圖所示的直線中點為第一引線點。

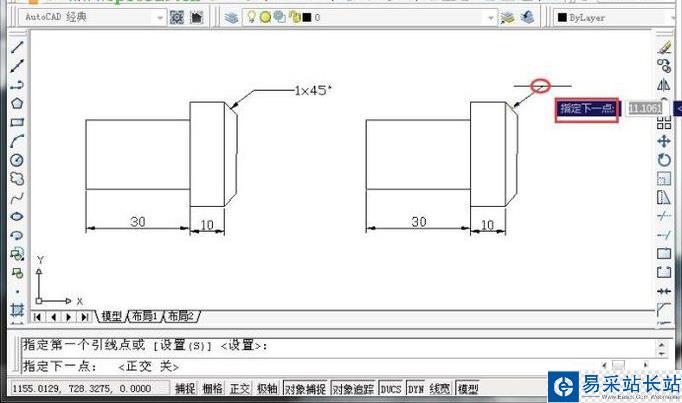

　　6、如圖所示，根據自己的設計需要指定下一個標注點。

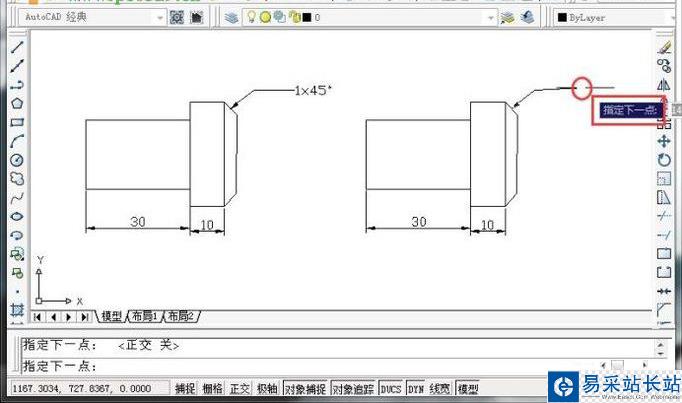

　　7、根據自己的設計需要，還要繼續指定下一個點，如下圖所示。

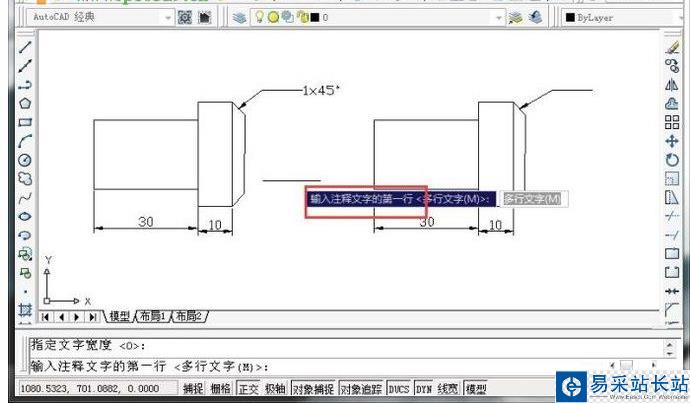

　　8、單引線設置好之后CAD會提示我們輸入注釋文字。

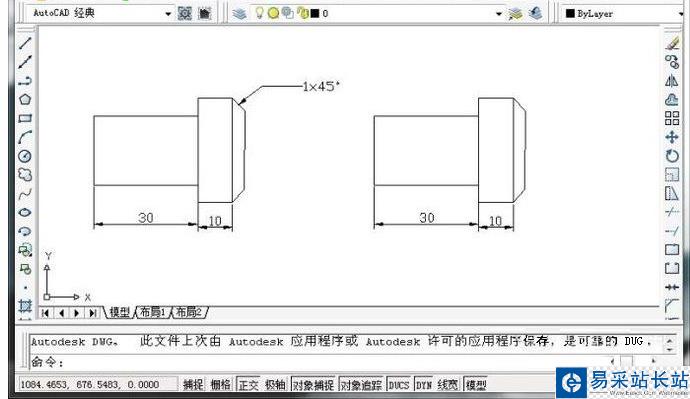

　　9、如圖所示，我們在CAD里面的注釋在是“1x45 °”，但在輸入的時候我們應該這樣輸入“1x45%%d”在CAD的注釋框里，“1x45%%d”表示“°”。
