ProE想要創建實體特征，方法很多比如拉伸、旋轉、掃描、實體化等都可以，今天我們就來看看使用旋轉得到實體的教程。

軟件名稱：Pro-E(PRO ENGINEER WILDFIRE) V5.0野火版 免費安裝特別版軟件大小：312.2MB更新時間：2014-04-07

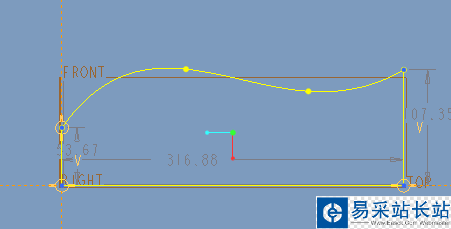

1、打開Pro/E，新建零件，選擇Top面或其它任一基準面草繪封閉曲線如下圖所示，該曲線作為旋轉截面，注意一定要是封閉的。

2、草繪一條幾何中心線作為旋轉軸，如下圖所示，點擊√或按鼠標中鍵完成并退出草繪。

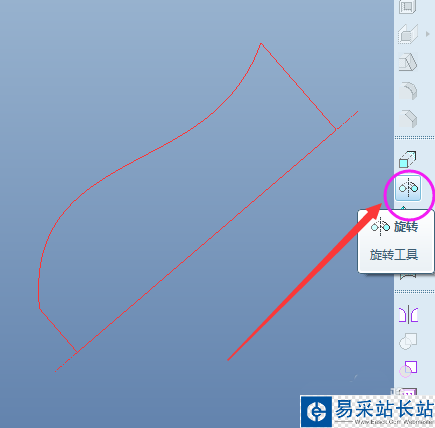

3、選擇上述草繪曲線，點擊工具欄的旋轉按鈕，或者依次點擊 插入-旋轉。

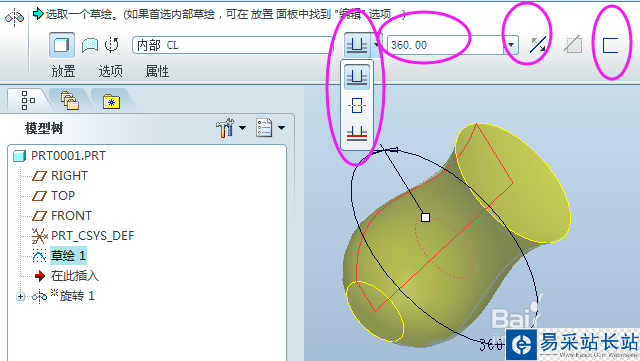

4、此時系統進入旋轉的控制面板如下，定義好旋轉方式、旋轉方向、旋轉角度360，加厚項默認不選，點擊√或按鼠標中鍵完成。

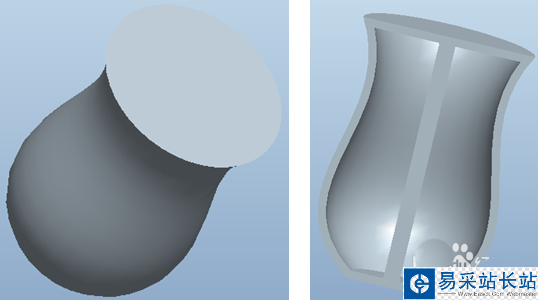

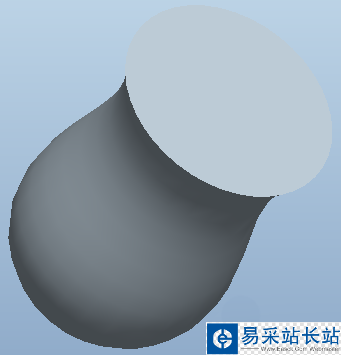

5、按上述設置，完成后的效果如下圖所示。

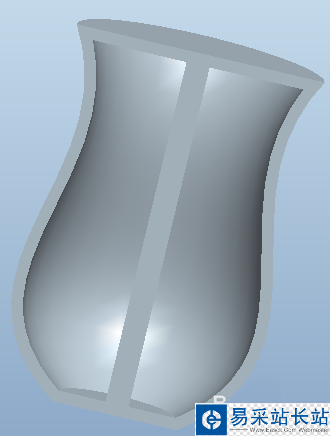

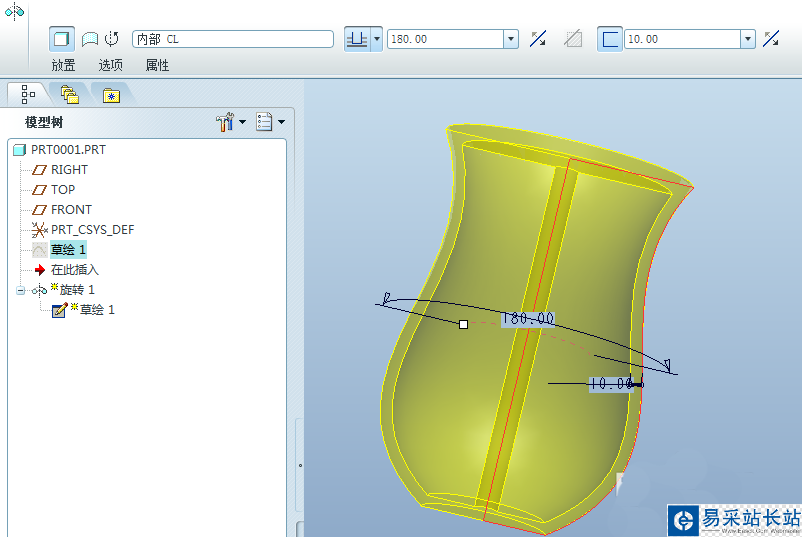

6、若第四步中選擇加厚10，并且將旋轉角度調整為180，則旋轉而成的實體如下所示，即每條邊均偏移了10mm形成了一個殼體。

以上就是Proe旋轉創建實體特征的教程，希望大家喜歡，請繼續關注錯新站長站。
