creo4.0圖紙怎么添加引線注解呢？下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M100正式版 64位 簡體中文特別版(附破解文件+HelpCenter程序)軟件大?。?.45GB更新時間：2019-07-25

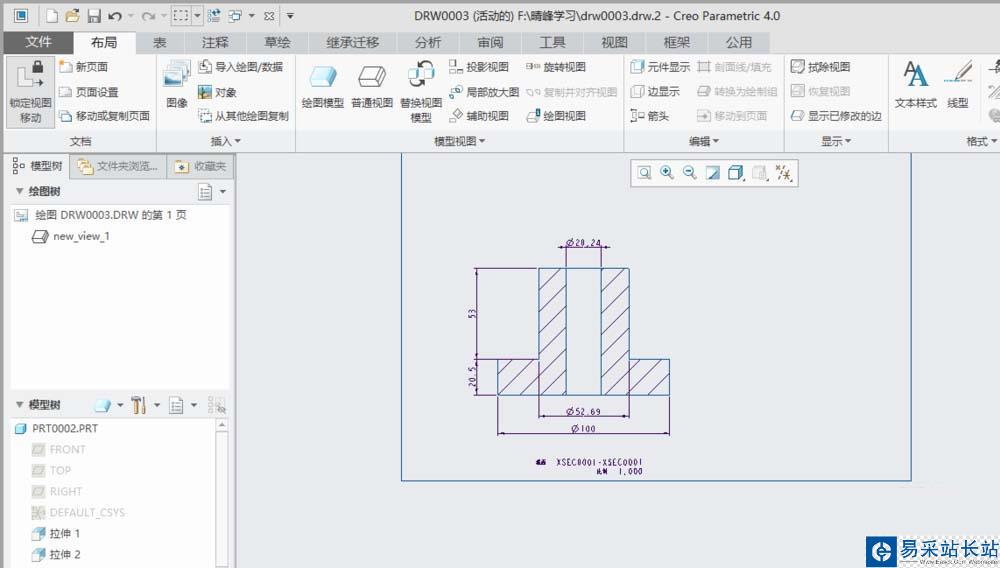

1、打開creo4.0軟件，打開一個工程圖文件。

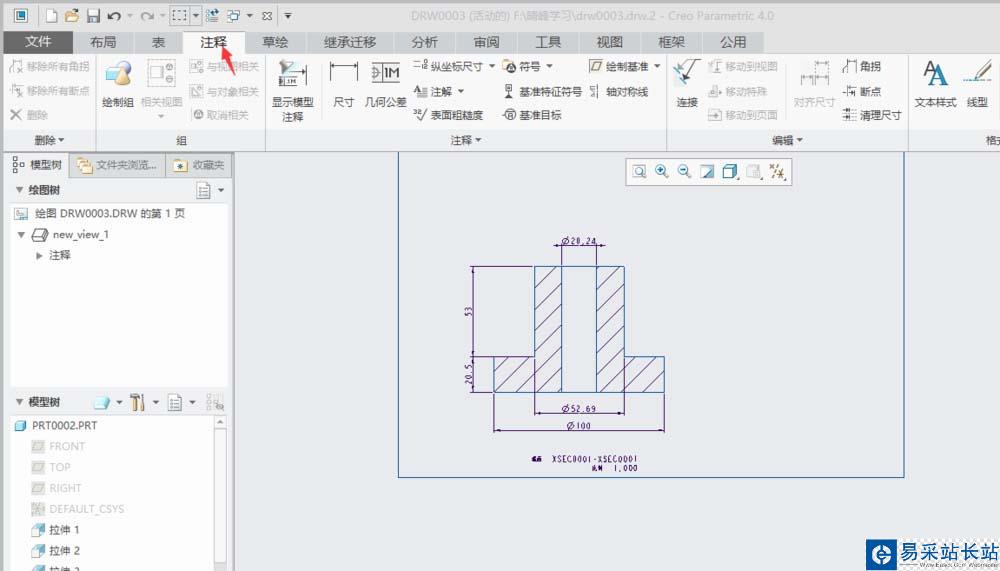

2、切換到“注釋”功能選項。

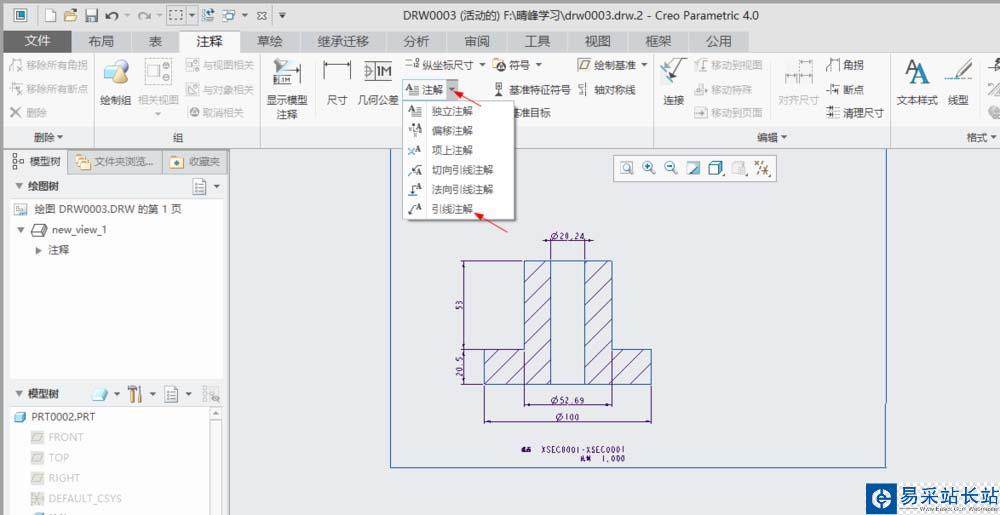

3、單擊“注釋”區域中的“注解”下啦按鈕，選擇“引線注解”。

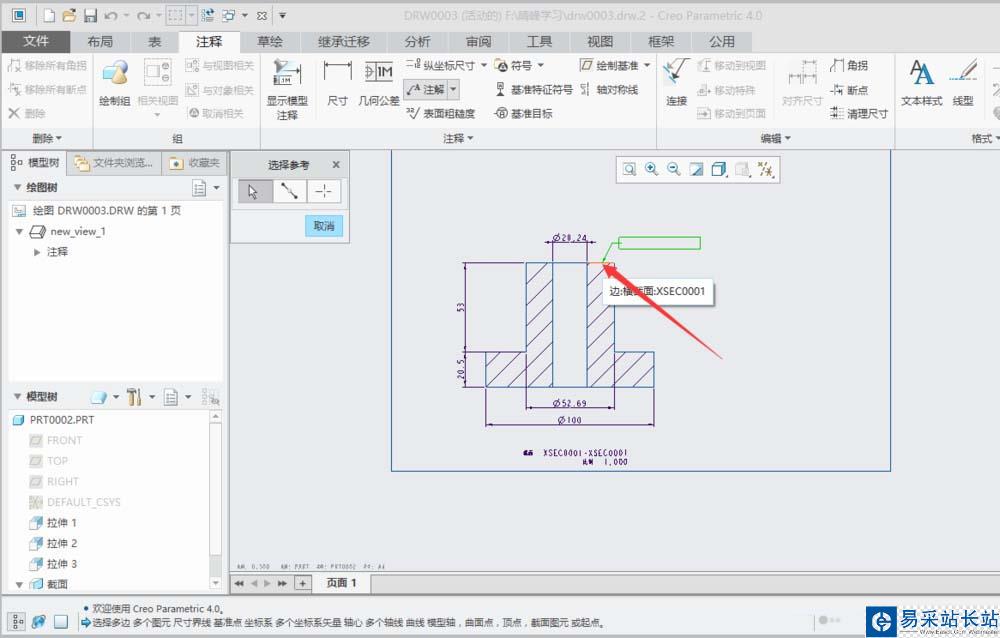

4、系統提示注解放置點選擇，單擊下圖中標記的邊，作為放置點。

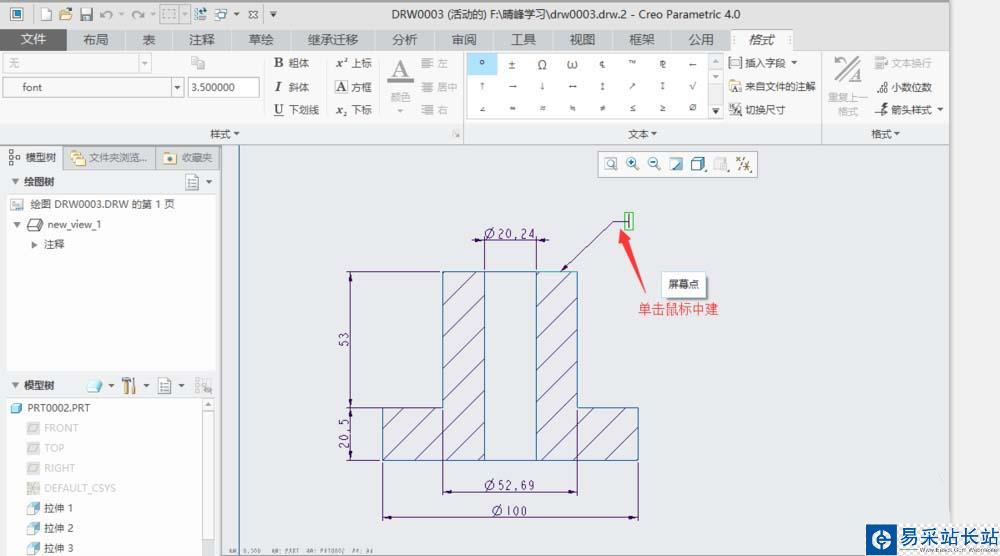

5、將鼠標移動放置編輯注解文字的地方，單擊鼠標中建。

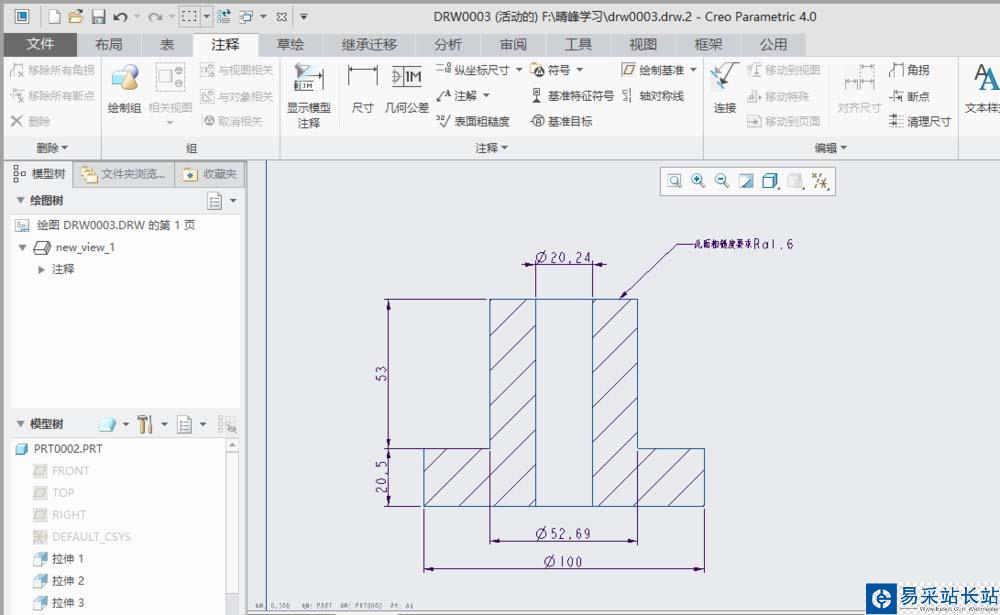

6、輸入注解內容（比如：此面粗糙度要求Ra1.6）。然后再空白處兩次單擊鼠標左鍵。

以上就是creo4.0工程圖紙添加引線注解的教程，希望大家喜歡，請繼續關注錯新站長站。
