CATIA中我們經常需要比較兩版數據的差異性，該怎么快速進行差異性比較呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大?。?.71GB更新時間：2017-06-22

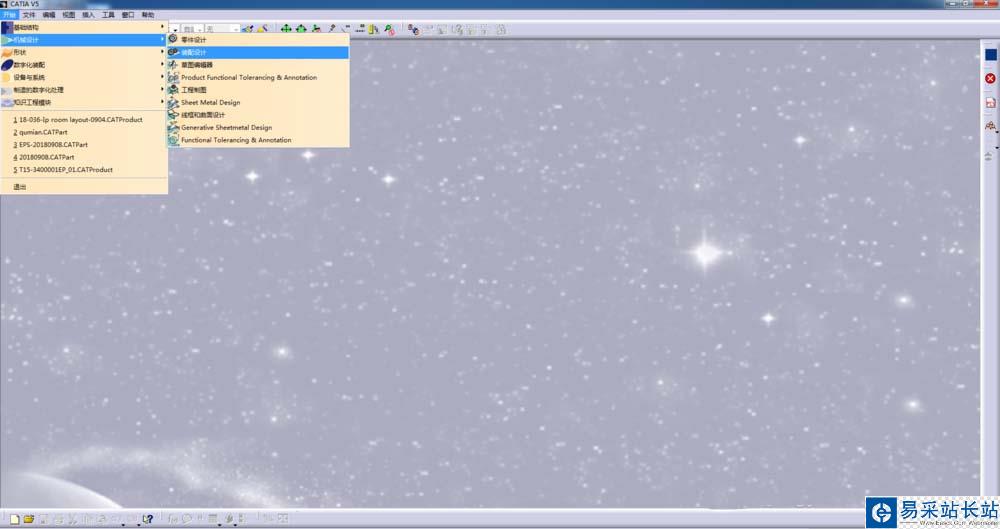

1、首先打開CATA，選擇開始>機械設計>裝配設計；

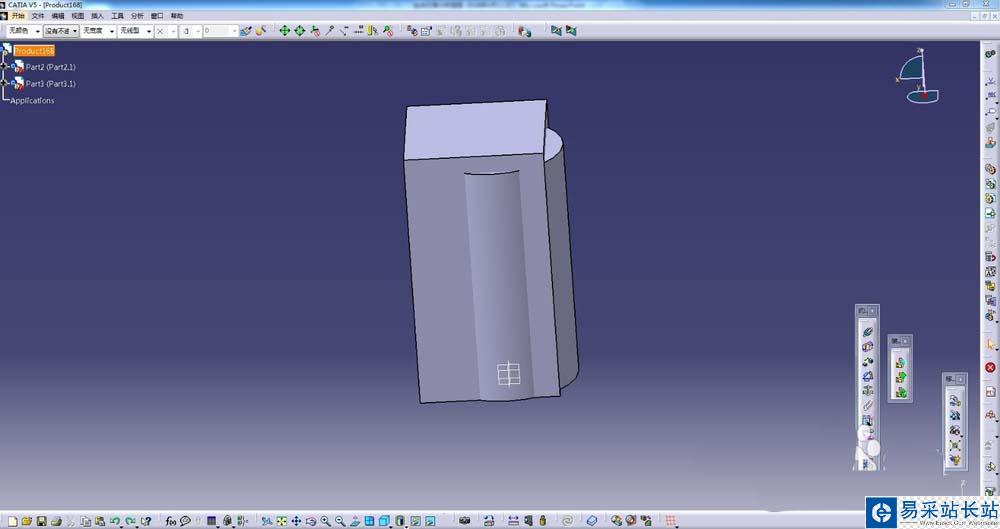

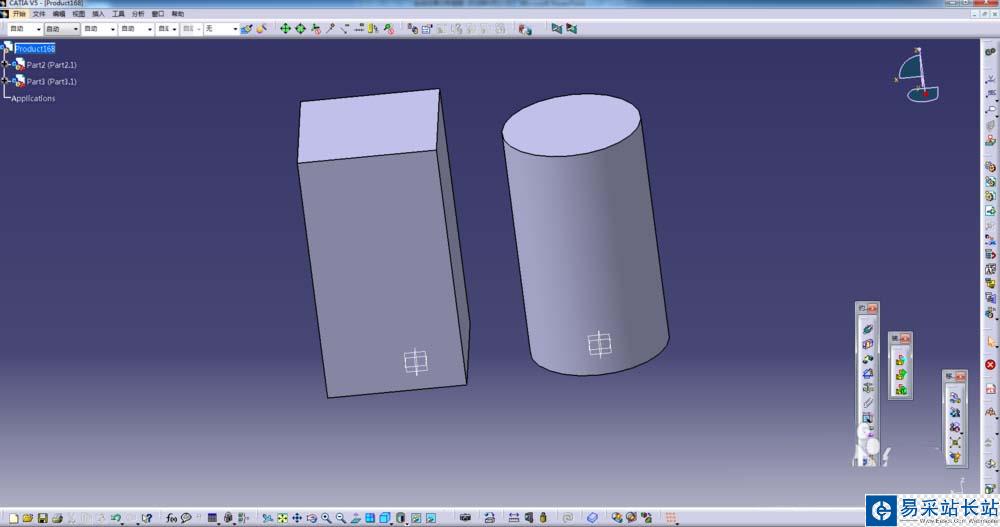

2、選擇文件>打開，調入產品，產品中以兩個零件舉例代表同一零件的兩個版本；

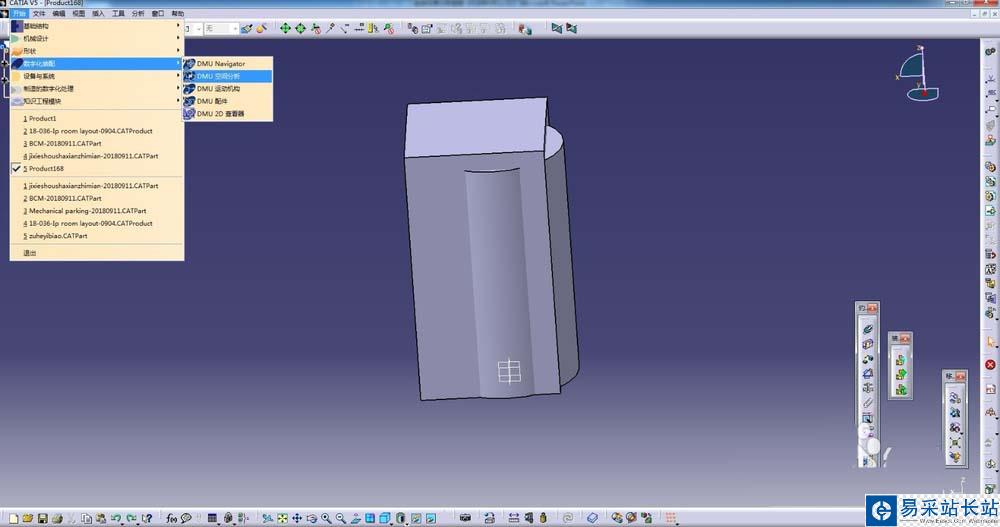

3、選擇開始>數字化裝配>DMU空間分析，進入數字化裝配模塊；

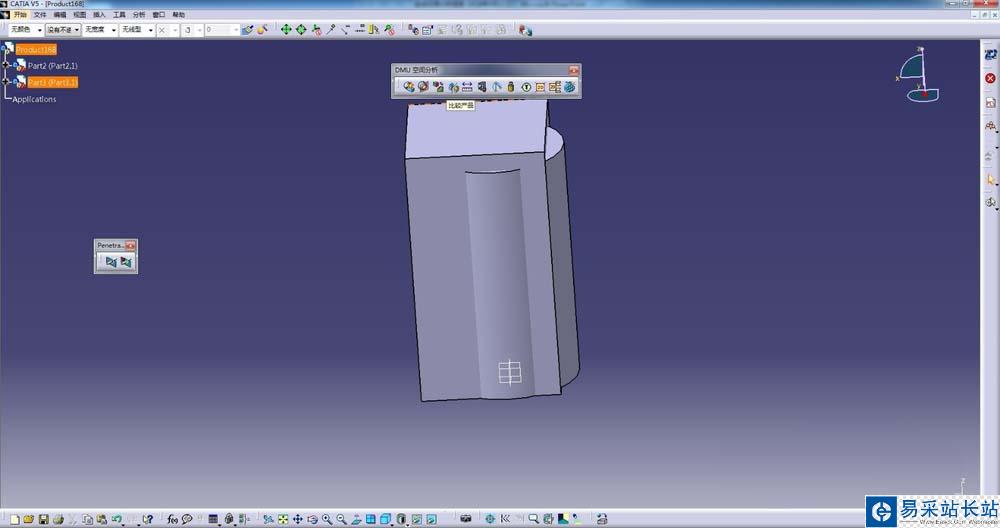

4、找到DMU空間分析命令欄，點擊“比較產品”命令；

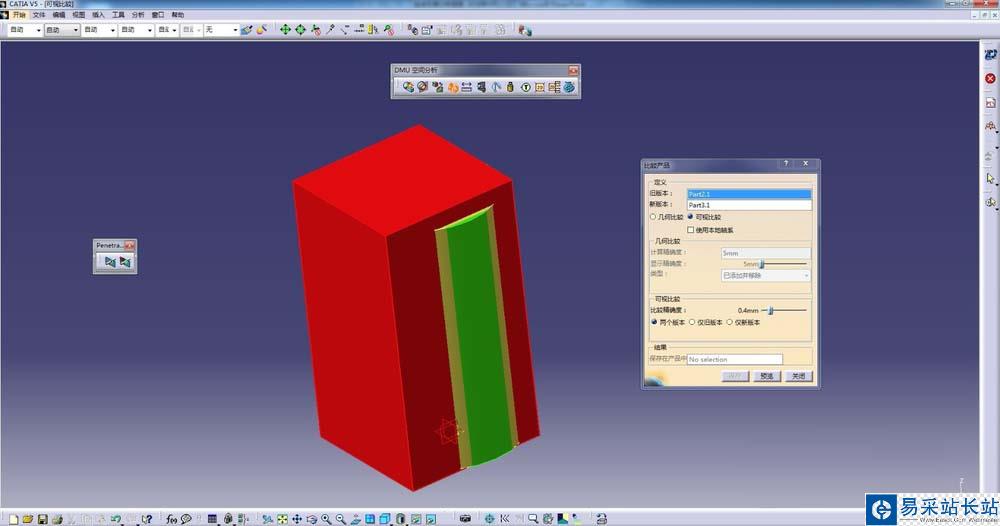

5、彈出比較產品對話框，分別選擇零件的兩個版本，點擊預覽，如圖可以看到，兩個版本的差異通過不同顏色表示出來；

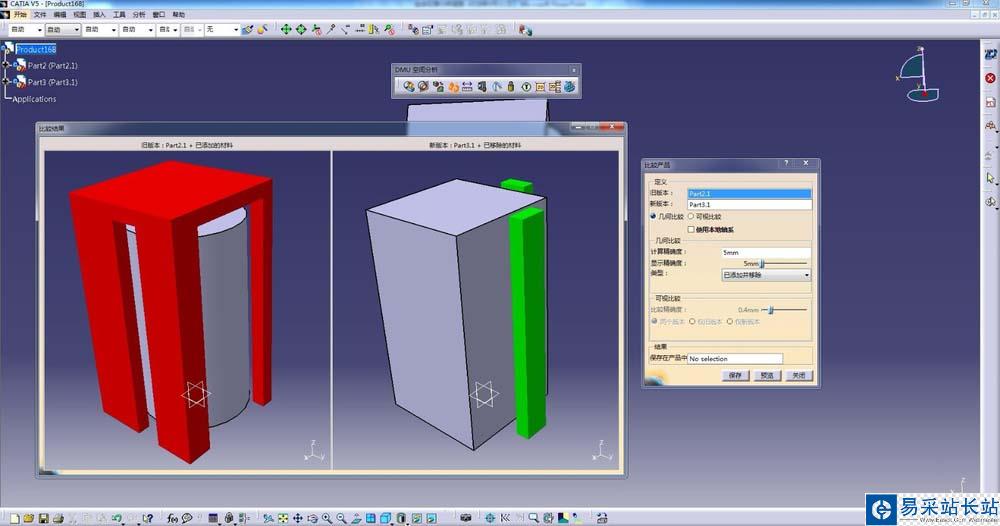

6、選擇“幾何比較”，點擊預覽，彈出比較結果對話框，對話框采用分欄的形式，表示了新版本移除的材料和舊版本增加的材料，結果更加直接明了。

以上就是CATIA快速進行兩版零件的差異化比較的方法，希望大家喜歡，請繼續關注錯新站長站。
