solidworks中沒有直接生成滾花的命令，所以只能通過間接的方法生成滾花，接下來小編通過用拉伸切除命令和圓周陣列命令來生成滾花。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

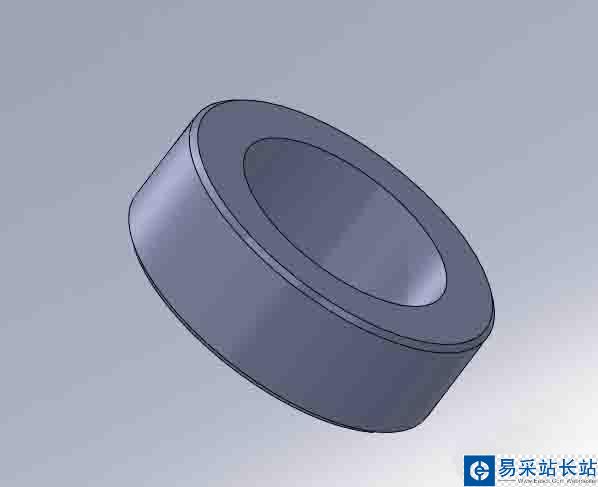

1、打開solidworks軟件，打開需要做滾花的零件。小編做了一個圓環跟大家演示滾花的制作方法。

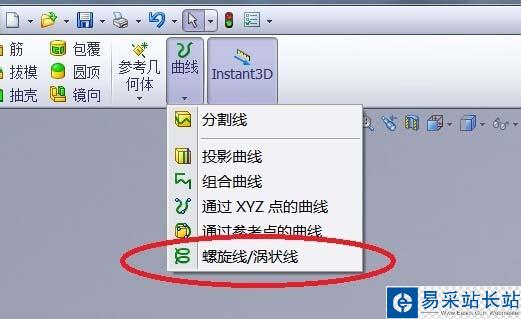

2、貼著需要生成滾花的面，做一條螺旋線。首先找到 螺旋線命令

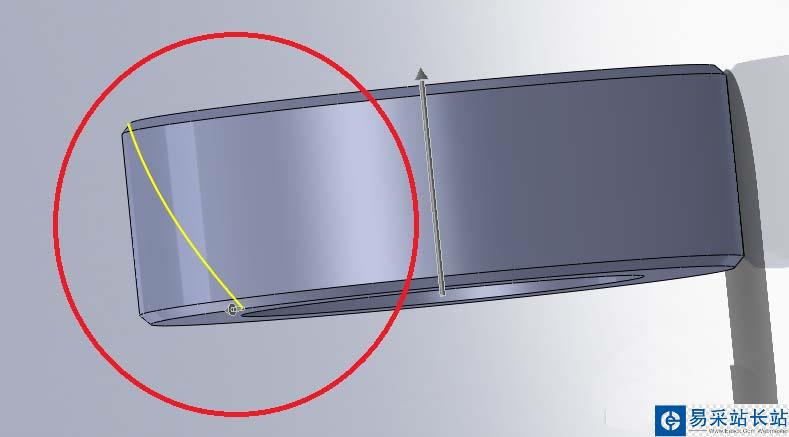

3、如圖做一條緊貼側面的螺旋線，這條螺旋線是作為拉伸切除的引導線

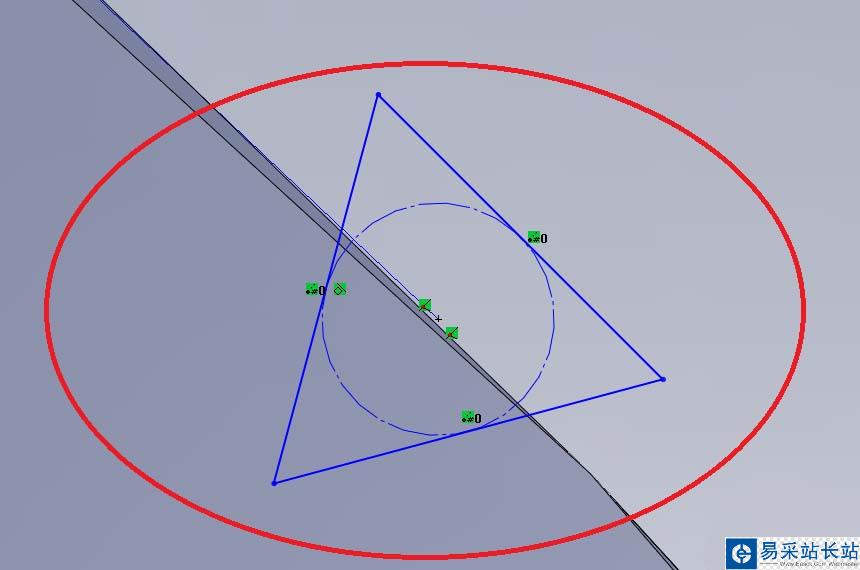

4、再做一個拉伸切除的輪廓草圖，如圖所示

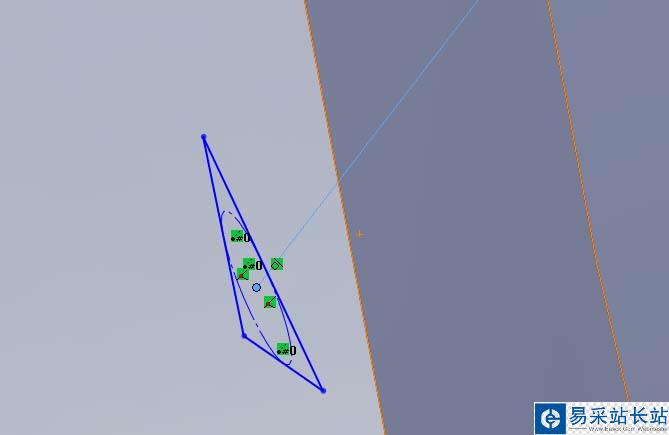

5、螺旋線的一端在三角形所在的平面內

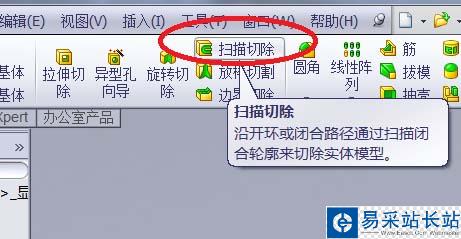

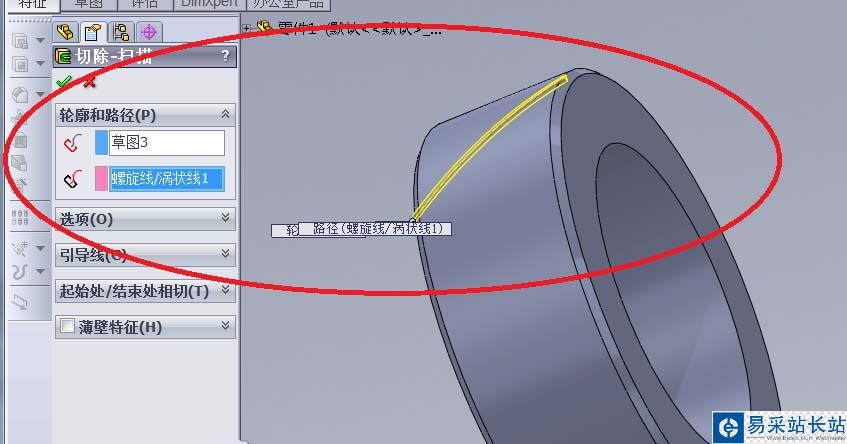

6、掃描切除

7、填好信息后的預覽

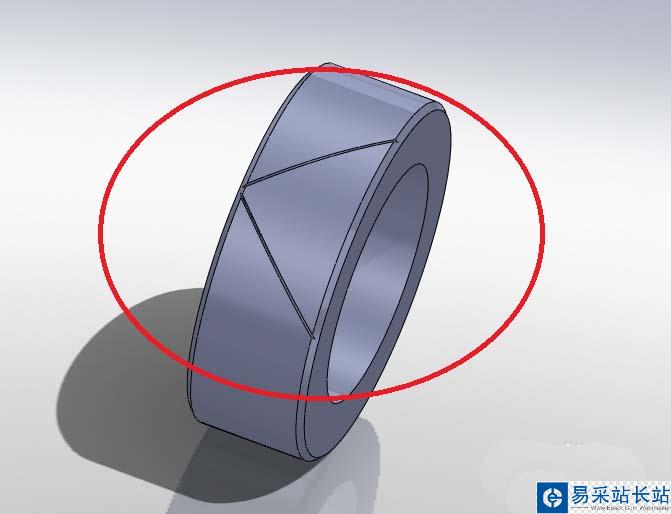

8、同樣的方法再做一條相反的。完成后的效果

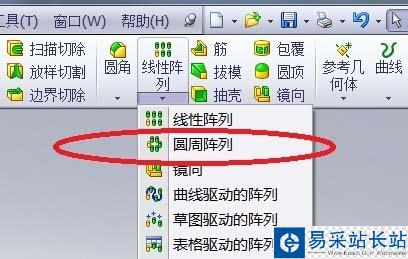

9、圓周陣列

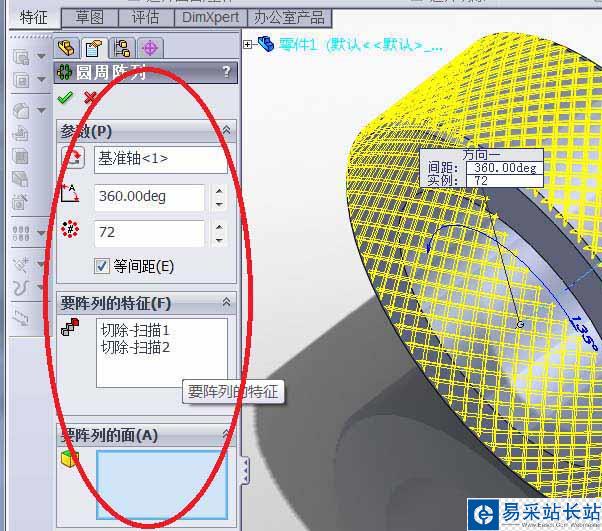

10、填好數據后的預覽，小編陣列了72個

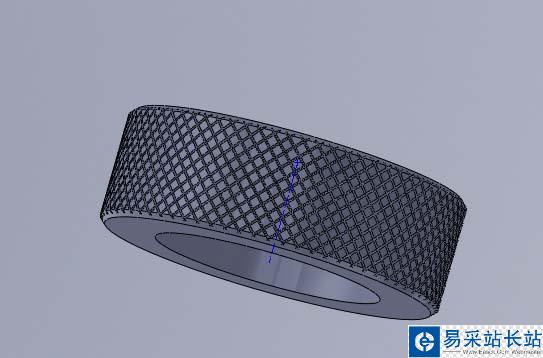

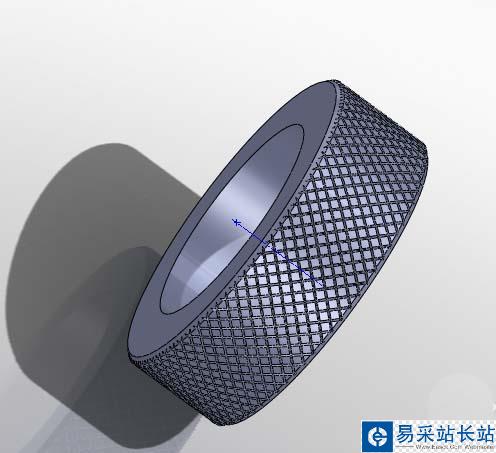

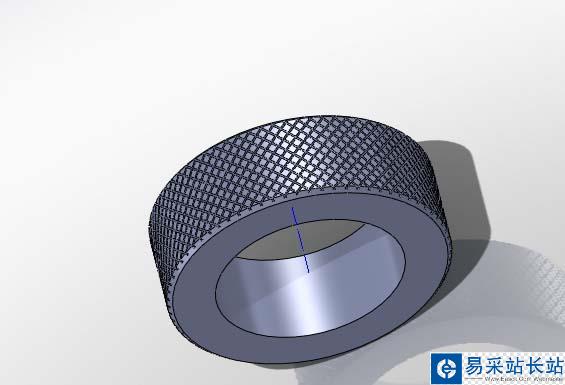

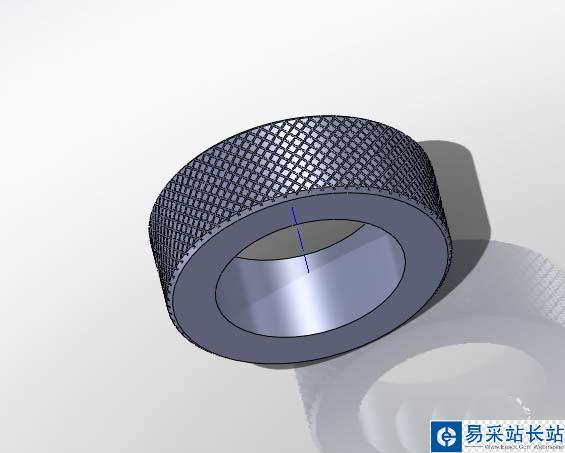

11、完成后的效果
