畫數學插圖的時候，我們需要用到畫幾何圖形陰影部分的技術，規則的圖形還比較好辦，不規則的圖形也有它相應的畫法，這里我先跟大家分享使用顏色覆蓋方法解決陰影部分的畫法問題。

軟件名稱：出色的教學軟件 幾何畫板 V5.06 中文綠色單文件版軟件大?。?.57MB更新時間：2015-08-01

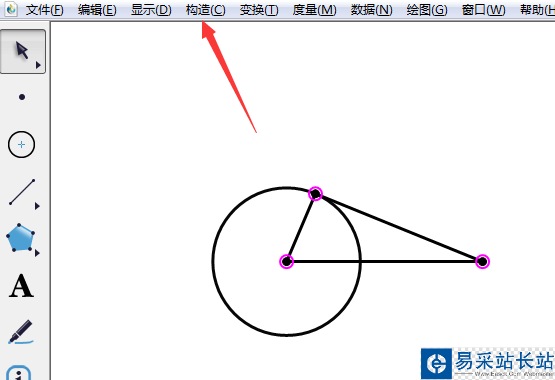

1、我要跟大家交流的例子是把一個直角三角形內部和圓的外部公共部分區域用陰影表示出來。選中三角形三個頂點。

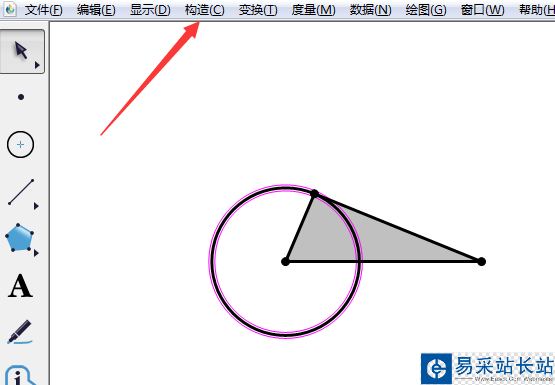

2、單擊構造菜單，在子菜單下面選擇三角形內部，這時候，三角形內部就顯示為系統默認的顏色。當然這個顏色也可以自己設置。

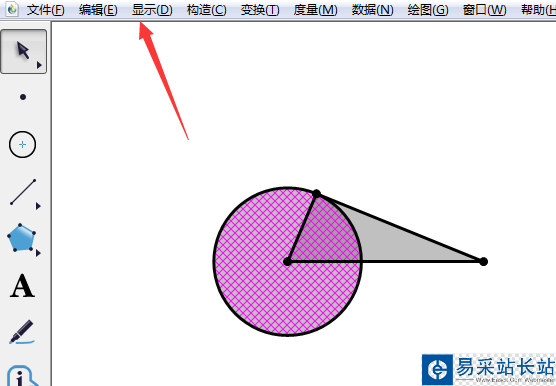

3、多出一個扇形怎么辦？現在要想辦法把圓的內部用白色表示出來，選中圓，單擊顯示菜單。

4、選擇顏色子菜單底下的其它。

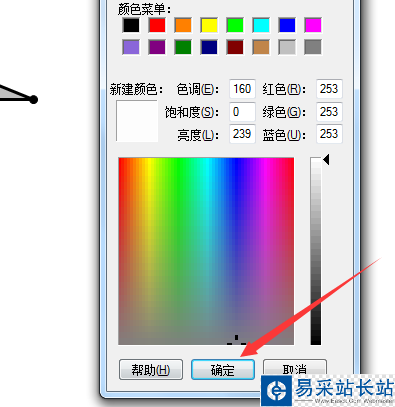

5、單擊色板，把顏色設置為白色，確定。這樣還不行，發現扇形顏色是白色和灰色疊加的結果。

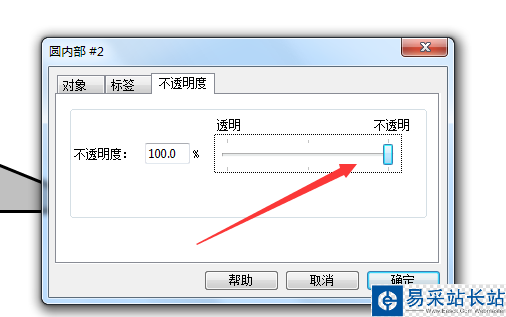

6、選中圓的內部，右擊，選擇屬性，單擊不透明度的標簽，設置不透明度為100%，確定。

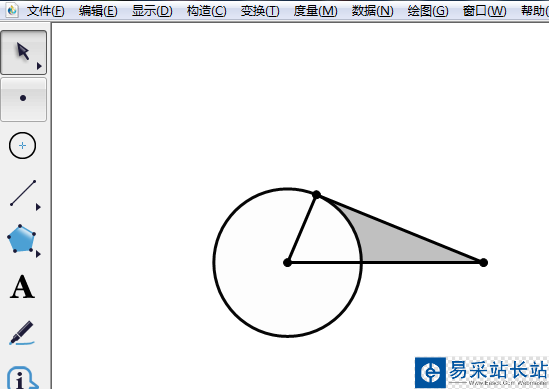

7、這一下，白色徹底覆蓋了扇形部分，曲邊三角形的陰影就畫好了。不規則圖形的陰影有別的畫法。
