CATIA曲面旋轉作為其中一個基本功能，其中創成式曲面設計是非常重要的模塊，該怎么使用這個功能呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大?。?.71GB更新時間：2017-06-22

1、打開CATIA軟件，選擇創成式曲面設計。選擇曲面工具欄中的拉伸曲面下面的下拉箭頭，可以看到旋轉曲面按鈕

2、點選旋轉曲面按鈕可以看到旋轉按鈕界面，但我們需要先制作旋轉所用輪廓

3、點選草繪按鈕

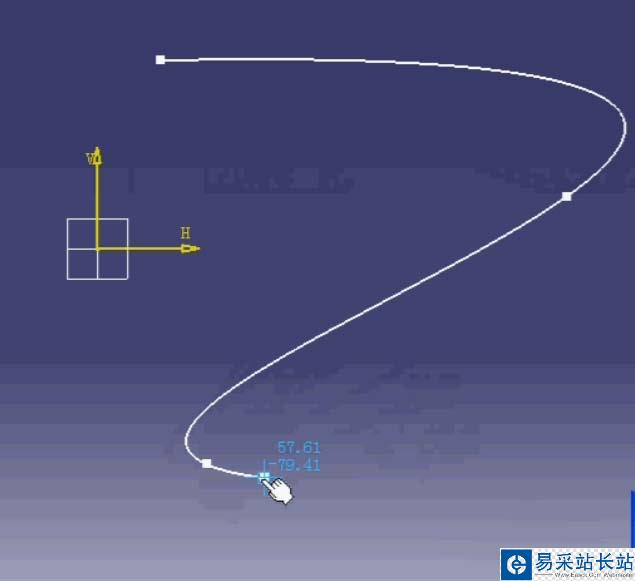

4、選擇草繪按鈕，點選草繪平面。在草繪平面上繪制樣條曲線。

5、退出草繪按鈕，重現點選旋轉按鈕，選擇剛剛繪制的草圖作為輪廓。旋轉軸旋轉與草繪平面平行的按鈕。

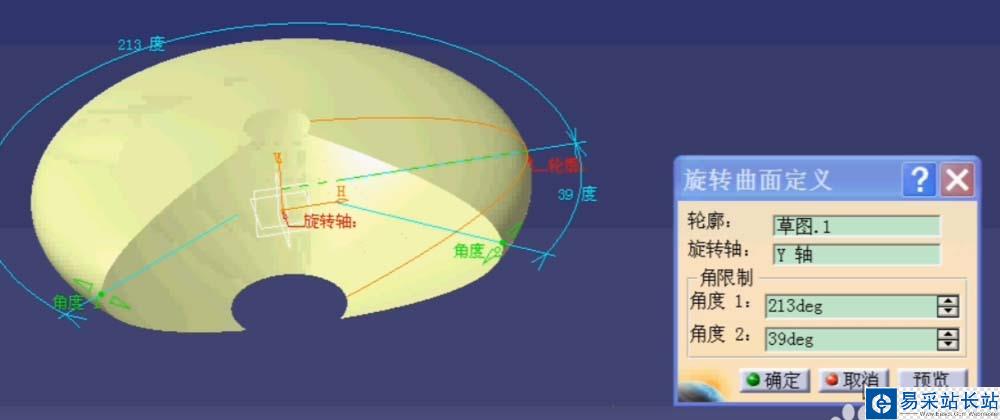

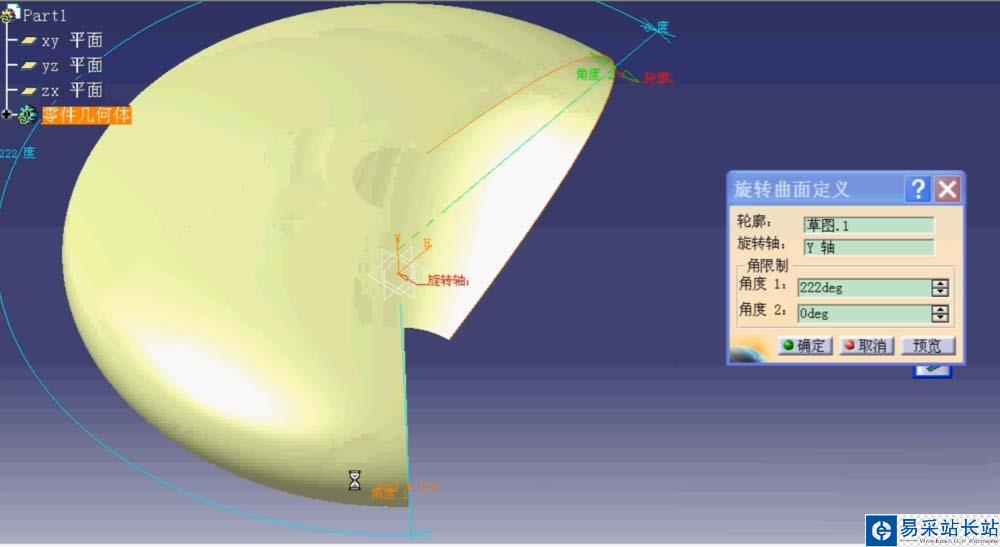

6、旋轉角度可以選擇，但是兩個方向角度相加不得超過360°。

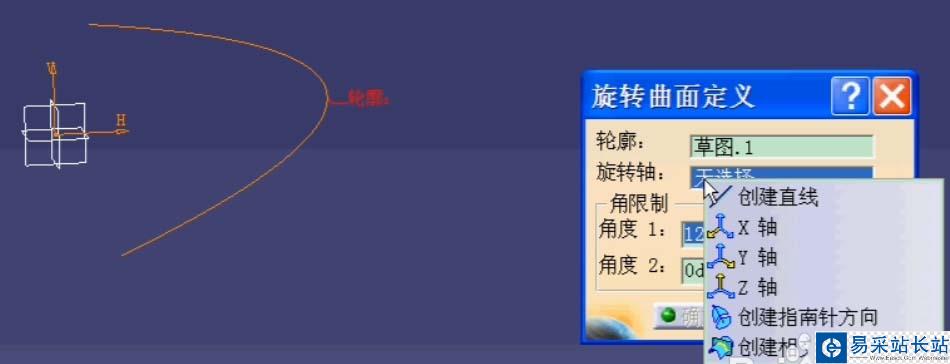

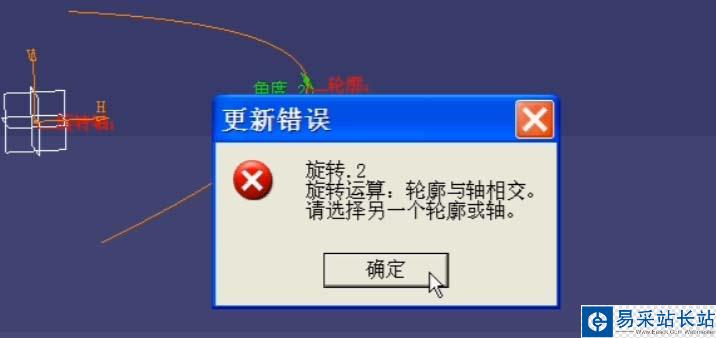

7、點選旋轉軸也不可以選擇與草繪平面垂直的軸線，否則會出現不能選擇的錯誤界面。

8、點擊確定，這樣我們就可以完成曲面選擇操作

以上就是catia創成式曲面設計的詳細教程，喜歡的朋友可以參考一下。
