Solidworks制作模具的時候，想要生成型芯和型腔，下面我們就來看看詳細的步驟。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、設置分型線。選擇【分型線】命令，在【選擇框】里面，手動選擇邊緣分型線。

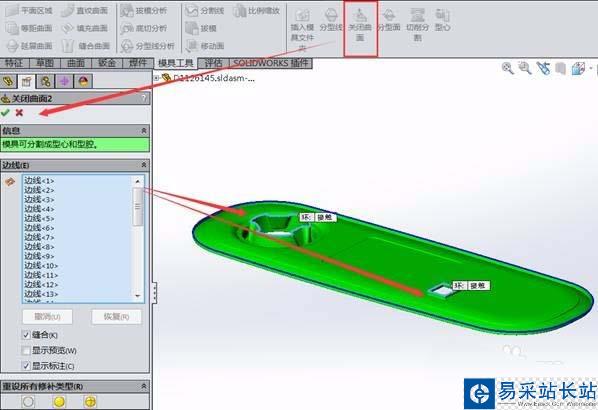

2、關閉曲面。選擇【關閉曲面】命令，該模型命令會自動選擇關閉曲面，出現如圖即可確定。

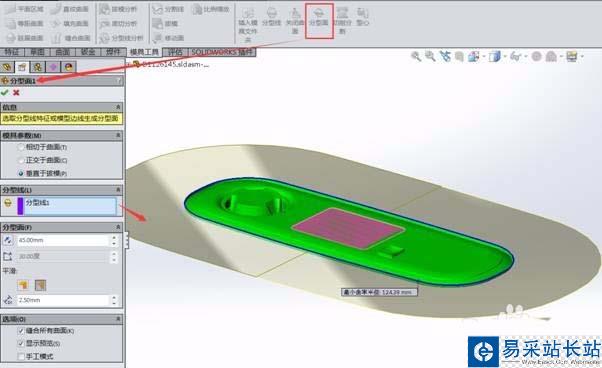

3、生成【分型面】，選擇【分型面】命令，設置【分型面】長度，點擊確定完成。

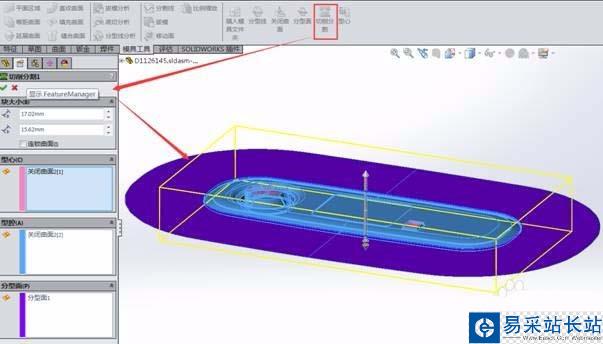

4、設置【切削分割】，設置型芯/型腔的厚度。選擇【切削分割】命令，在【塊大小】里面輸入大小值，請確保輪廓草圖在分型面內即可。

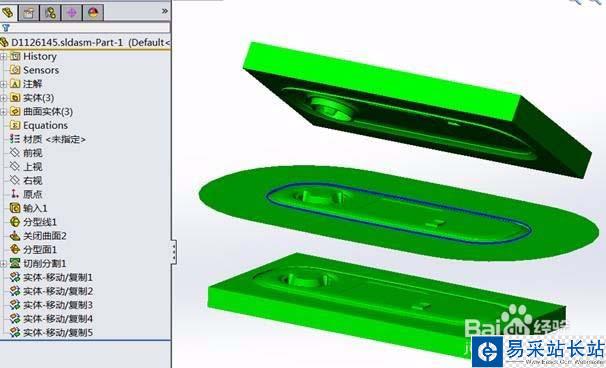

5、使用移動命令，就可以看見我們所生成的型芯型腔。

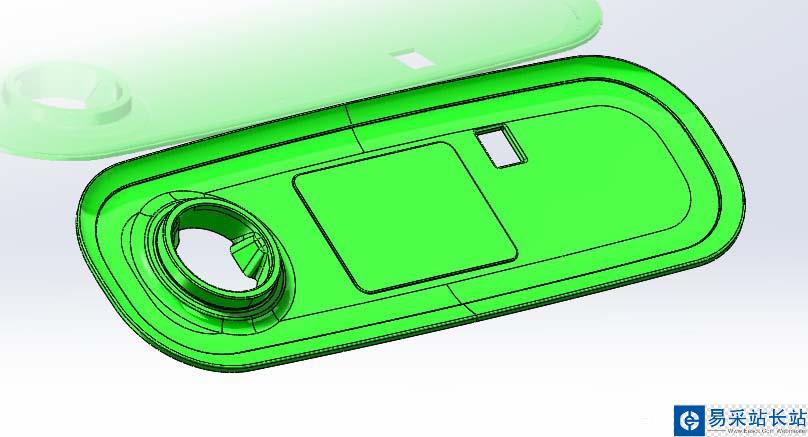

6、將多余的型芯和型腔隱藏之后就可以得到我們想要的產品仿型圖形了。

7、需要注意的是隱藏后的型芯和型腔千萬不要再做改動，刪除或其它動作，因為這樣做會直接影響到我們的仿型體圖形，除非事先將其保存為STP格式或其它格式后再打開。
