用solidworks出工程圖時，我們可以在選中某一視圖后右鍵單擊，在彈出的對話框里選擇“將視圖轉換成草圖”即可對工程圖進行編輯。而用solidedge出的工程圖則與三維模型式中保持一致，所有視圖均處于不能修改的塊的狀態，本教程將介紹一種使solidedge工程圖成為可編輯的工程圖的方法。

軟件名稱：SolidEdge v20 簡體中文完整版(附安裝方法)軟件大小：2.56GB更新時間：2015-12-11

1、打開solidedge軟件，在創建模塊中選擇“GB 工程圖”，如下圖所示：

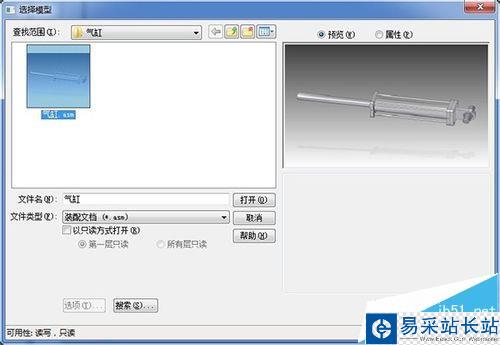

2、單擊“視圖向導”，打開要出工程圖的模型，如下圖所示：

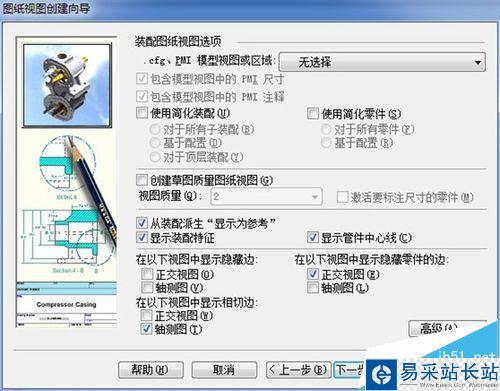

3、在“圖紙視圖創建向導”對話框中點擊“下一步”，進入“圖紙視圖方向”界面，如下圖所示：

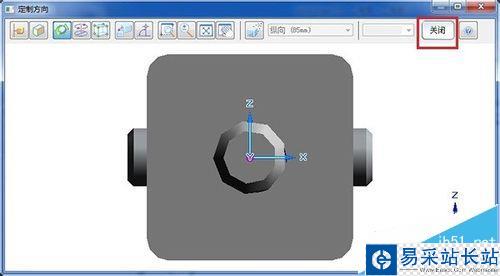

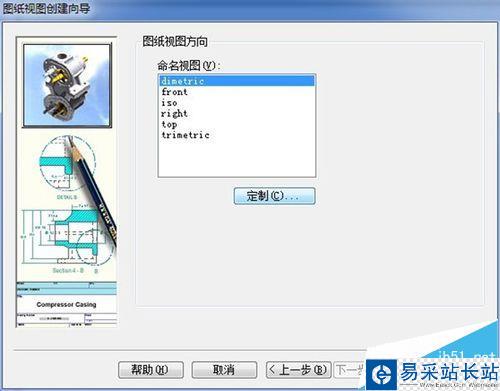

4、在“圖紙視圖方向”界面選擇一個視圖，點擊“定制”，彈出“定制方向”對話框，確定視圖方向后關閉該對話框，在“圖紙視圖創建向導”對話框中點擊“完成”，如下圖所示：

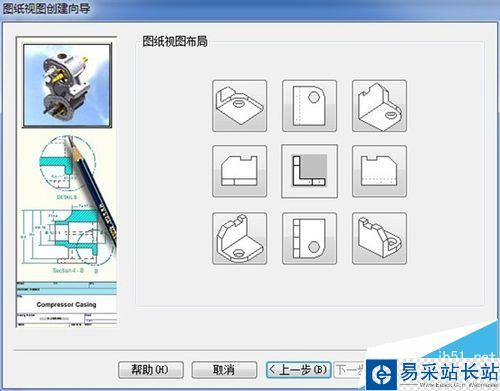

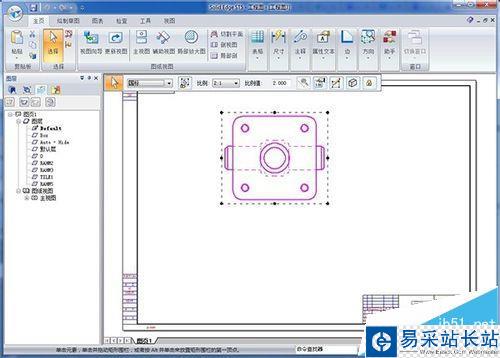

5、在圖紙的合適位置放置視圖，放置好后如下圖所示：

6、點擊左上角“應用程序按鈕”，在彈出的頁面選擇“保存”，將工程圖保存成dwg格式的文件，方便之后使用AutoCAD對之進行編輯。

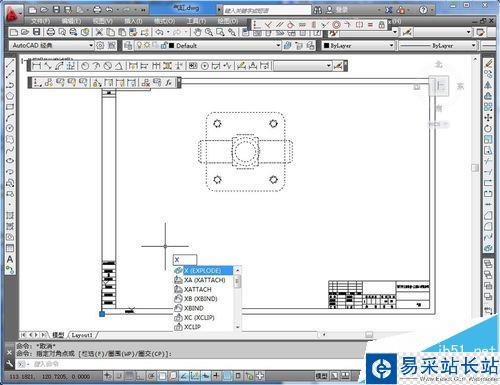

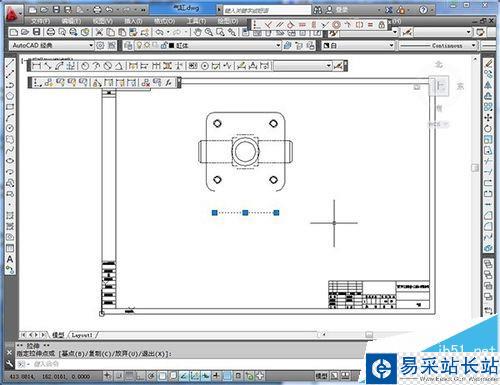

7、用AutoCAD打開剛才保存的工程圖，將視圖選中，輸入命令“x”然后回車，將塊打散，視圖就可以編輯了，如下圖所示
