常常在CAD的dwg格式與GIS的相關格式之間轉來轉去。在此我對GIS數據轉成CAD格式數據作一個簡單的介紹，希望對大家有幫助！

1、展開ArcCatalog連接的文件，選擇需要轉化的數據。單擊右鍵在彈出的右鍵菜單中選擇導出（Export）——導出到CAD（To CAD）；

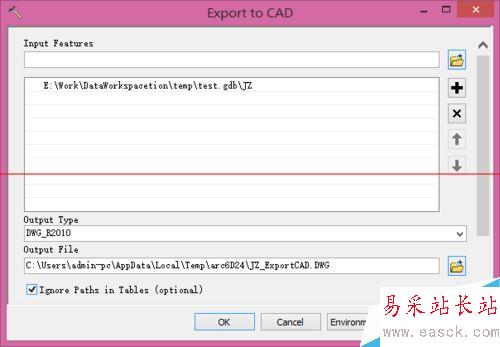

2、在彈出的對話框中設置好導出CAD版本，CAD文件存放地點。要轉化多個圖層也可以單擊加號，添加圖層；

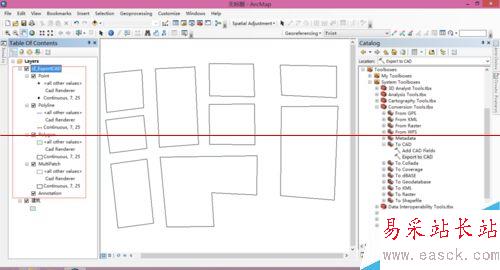

3、單擊確認（OK）開始導出，導出完畢結果如下：

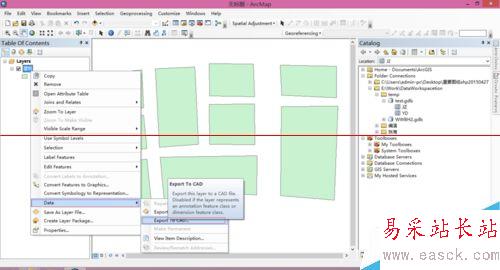

4、也可以在內容列表中選擇要轉化的數據，右鍵打擊，在彈出的右鍵菜單中選擇數據（Data）——導出到CAD（Export to CAD）,同樣彈出導出對話框。

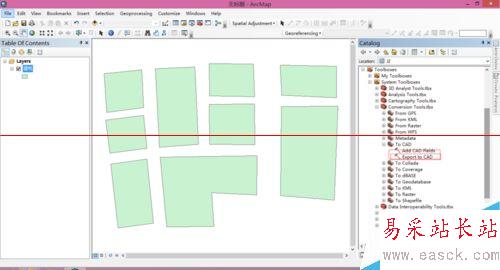

5、還可以使用ToolBoxes工具箱中的轉化工具（ConverSion Tools）——轉化為CAD（To CAD）——導出到CAD（Export to CAD）直接打開轉化對話框。

注意事項：導出時設置的保存路徑必須存在，否則轉化失敗。
